一、产品概述
DTSY6607-4G型三相电子式多费率阶梯电能表是采用先进的电能计量专用芯片，与成熟的多费率技术相结合设计而成，应用数字采样处理技术及SMT工艺，根据居民实际用电状况所设计、制造，具有国际先进水平的电能仪表。
该表实现分时计量，设定日自动转存数据，手持终端或PC机编程及抄表，LCD显示等功能；可进行4种费率、10个时段、4个时区及12位表号等设置，并具有电能测试脉冲和秒脉冲输出。
| 内置10年流量卡 | 尖峰平谷分时计费 | 阶梯电价设置 | 无需其他设备辅助 |
主要特点：应用计算机管理，先购电后用电；在额定电流范围内能限制最大使用功率(由供电部门限定);短信通知或自动断电告警用户购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计等。内置移动通信模块，电表无需布线，通电自动联网。
本仪表符合标准GB/T 15284-2002《多费率电能表特殊要求》和GB/T17215.321-2008《交流电测量设备特殊要求第21部分：静止式有功电能表(1级和2级)》,通讯规约符合《DL/T645-1997多功能电能表通信规约》。产品内置4G-LTE通信模块，通过移动蜂窝网络与云端服务器通讯采用TCP协议提供可靠的服务，数据传输稳定，无差错，不丢失。
二、型号规格技术参数
1、规格型号
| 规格/型号 | 精度等级 | 电压规格(V) | 电流规格(A) |
| DTSY6607 | 1.0 | 3×220/380 | 互感式：1.5(6) 直接式：5(20)、10(40)、 15(60)、20(80)、 30(100) |
2、主要技术参数
①基本误差：
| 电流值 | |||
| 直接接通仪表 | 经互感器仪表 | 功率因素 (COSφ) | 基本误差(%) |
| 0.05Ib≤I<0.1Ib | 0.02Ib≤I<0.05In | 1 | ±1.5 |
| 0.1Ib≤I<Imax | 0.05In≤I<Imax | 1 | ±1.0 |
| 0.1Ib≤I<0.2Ib | 0.05In≤I<0.1In | 0.5(感性)0.8(容性) | ±1.5 |
| 0.2Ib≤I<Imax | 0.1In≤I<Imax | 0.5(感性)0.8(容性) | ±1.0 |
②电气参数(参比条件):
| 起动电流 | 功 耗 | 潜 动 | 电压范围 | 工作温度范围 |
| 0.4 %Ib | 电压线路<1.0W,3.0VA; 电流线路<1 . 0VA | 具有逻辑防潜动电路 | 220V±10% | -25℃~+55℃ |
③费率工作参数：
| 时钟准确度(日误差) | 电池容量 | 停电后数据保存时间 | 费率数 | 时段数 |
| ≤0.5S(23℃) | ≥1200mAh | ≥10年(用新电池) | 4 | 10 |
三、产品功能特点
| 【电能计量功能】:电能量按总、尖、峰、平、谷分别累计、存储 |
| 【预存电费功能】:先充值后用电、解决收费难问题 |
| 【拉合闸功能】:欠费自动拉闸断电、充值自动通电、手动远程拉合闸 |
| 【保护功能】:超负荷自动断电，电流过大时自动断电保护，负荷正常时自动通电 |
| 【无线网络通信】:提供4G-LIE移动和联通网络通讯制式 |
| 【电流规格】:5(20)A;10(40)A;15(60)A;20(80)A;30(100)A |
| 【定时抄表】:远程定时自动抄表 |
| 【手机充值缴费】:手机支付宝、微信都可支付缴费 |
| 【无线数据传输】:电表内置4G-LTE流量卡，免费送8年流量 |
| 【手机短信通知】:余额低于报警值，系统会发给用户催缴短信；充值成功，手机短信通知 |

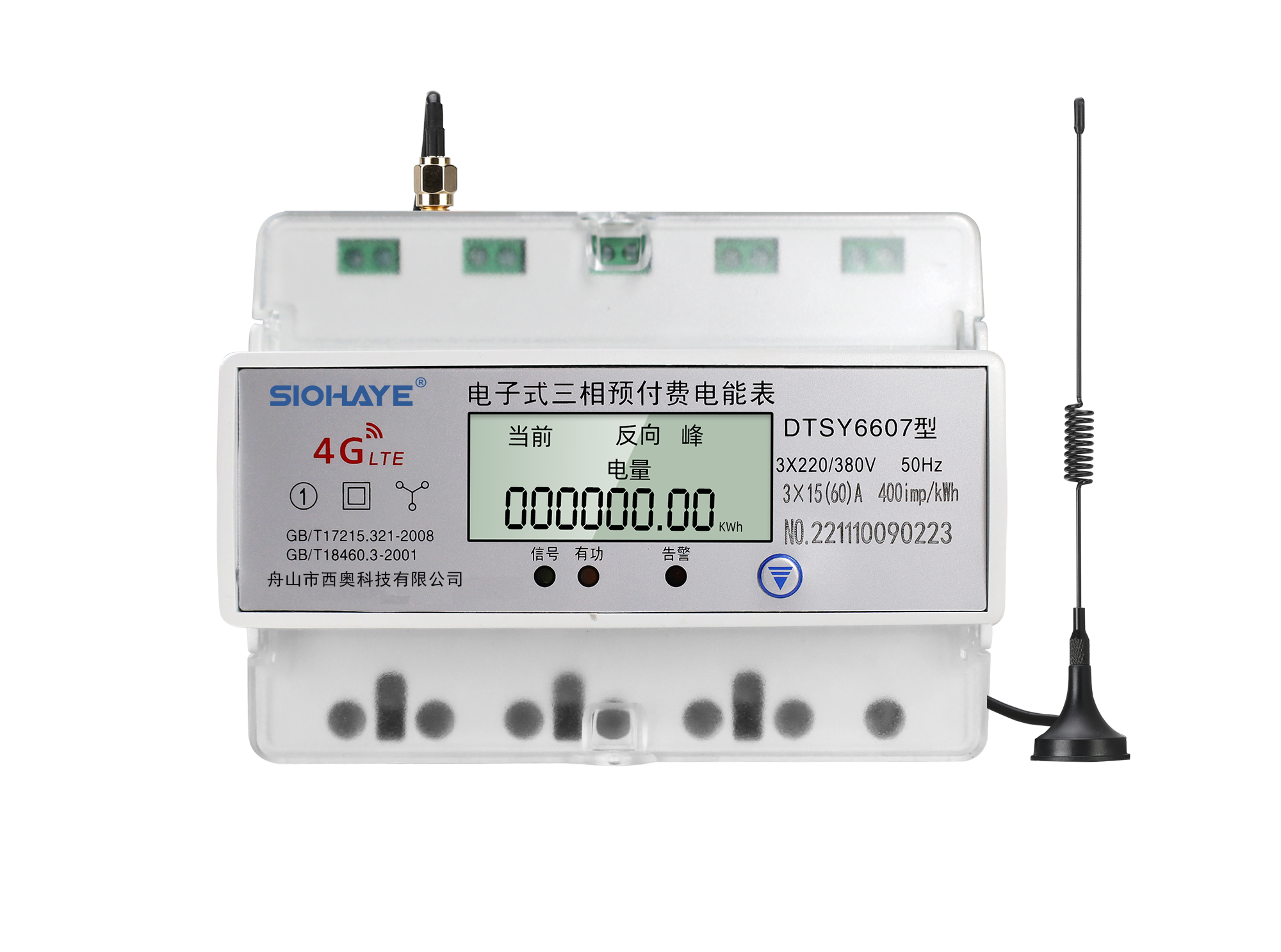

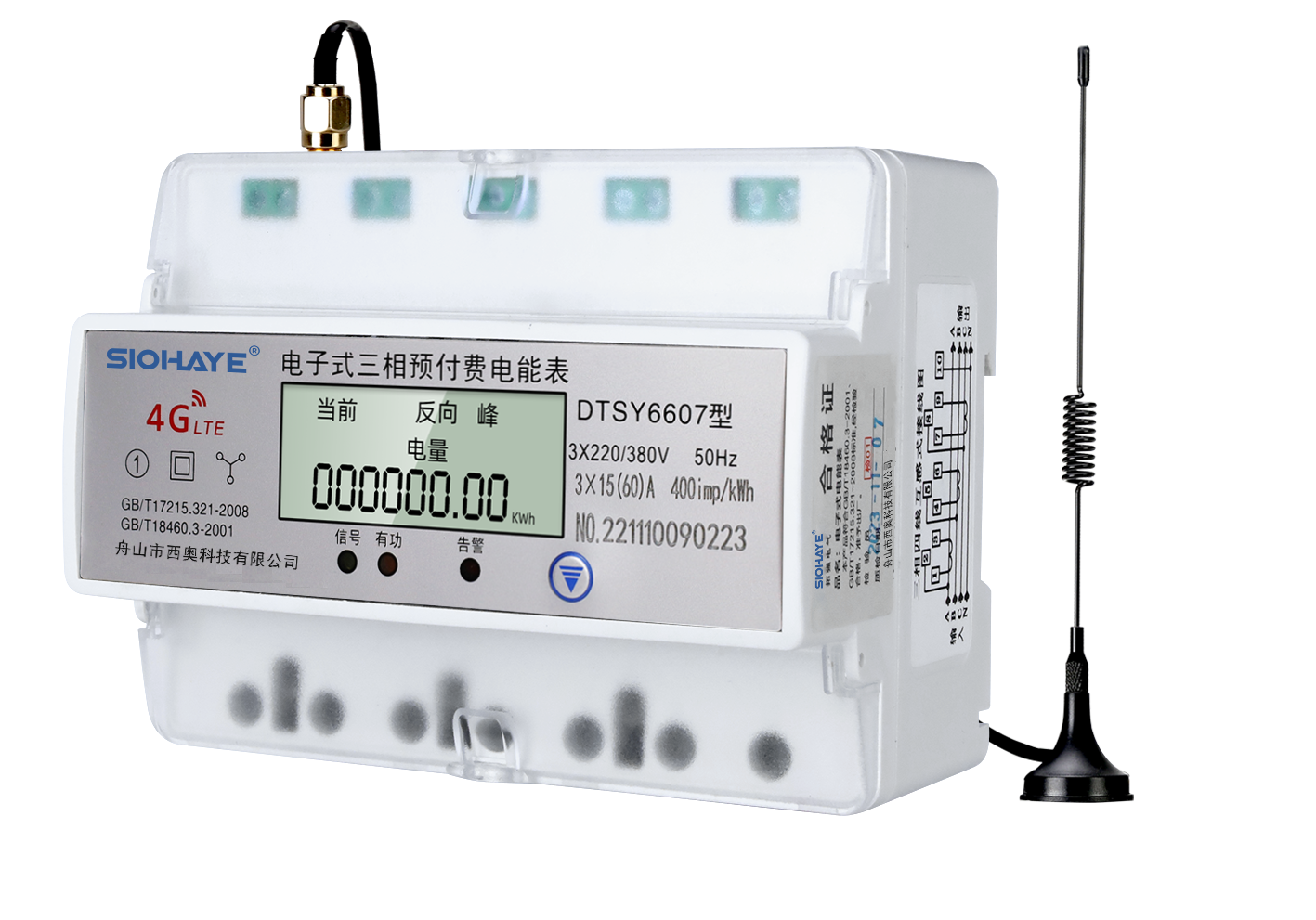

四、外观图
五、电表电流选择
电表电流不是选择越大越好，或者越小越好，而应该选择与耗电功率相对应的。电流要算所有电器加起来的电流，电表电流买小了，电表会烧
负载电机，电表功率或者电流需要放大3-4倍，否则电表过载会烧毁
| 1.5(6)A 互感式，电流多大，配多大电流互感器，适用功率3×220V电流互感器电流 |
| 5(20)A 直接式，适用功率13000W以下 |
| 10(40)A 直接式，适用功率26000W以下 |
| 15(60)A 直接式，适用功率39000W以下 |
| 20(80)A 直接式，适用功率52000W以下 |
| 30(100)A 直接式，适用功率66000W以下 |

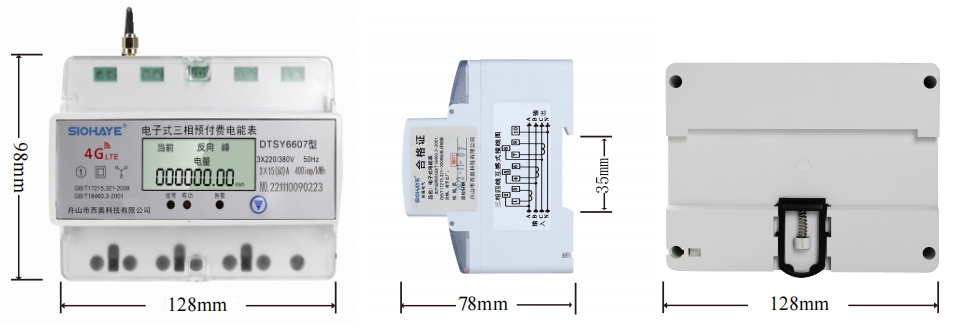

六、产品尺寸
七、接线图
