一、产品概述
DTSY6607型三相电子式远程预付费 电能表(以下简称“仪表”)是根据居民实 际用电状况所设计、制造。它具有较高的 准确度和可靠性。 本仪表采用先进的电能计量专用芯片， 与成熟的复费率、预付费技术相结合设计 而成，应用16位数字采样处理技术及SMT 工艺制造的高新技术产品。关键元器件选 用国际知名品牌的长寿命器件，提高了产 品的可靠性和使用寿命，数据显示采用大 屏幕液晶，便于抄表。
| 远程抄表 | 手机远程充值 | 远程控制通断电 | 多费率分时计费 | 阶梯电价 | 正反向有功电能 | 显示电流 电压 功率 |
该仪表能实现分时计量预付费，设 定日抄表，掌上电脑编程及抄表等功 能；可设置2个时区，4种费率，12个 日时段；并具有红外和485通讯功能， 可实现远距离抄表，通信规约可支持 DL/T 645-2007《多功能电能表通信 规约》，为用电自动化管理提供了必 备的条件。
其性能指标符合GB/T 17215.321-2008《1级和2级静止式交流有功电度 表》中对电子式有功电度表的技术要求，符合GB/T15284-2002《多费率电能 表 特殊要求》对复费率电能表的技术要求，并符合GB/T18460-2001《IC卡预 付费售电系统》的各项技术要求。
二、型号规格技术参数
1、规格型号
| 规格/型号 | 精度等级 | 电压规格(V) | 电流规格(A) |
| DTSY6607 | 1.0 | 3×220/380 | 互感式：1.5(6)直接式：5(20)、10(40)、15(60)、20(80)、30(100) |
2、主要技术参数
①基本误差：
| 电流值 | |||
| 直接接通仪表 | 经互感器仪表 | 功率因素(COSφ) | 基本误差(%) |
| 0.05Ib≤I<0.1Ib | 0.02Ib≤I<0.05In | 1 | ±1.5 |
| 0.1Ib≤I<Imax | 0.05In≤I<Imax | 1 | ±1.0 |
| 0.1Ib≤I<0.2Ib | 0.05In≤I<0.1In | 0.5(感性)0.8(容性) | ±1.5 |
| 0.2Ib≤I<Imax | 0.1In≤I<Imax | 0.5(感性)0.8(容性) | ±1.0 |
②电气参数(参比条件):
| 起动电流 | 功 耗 | 潜 动 | 电压范围 | 工作温度范围 |
| 0.4 %Ib | 电压线路<1.0W,3.0VA;电流线路<1.0VA | 具有逻辑防潜动电路 | 220V±10% | -25℃～+55℃ |
③费率工作参数：
时钟准确度(日误差) | 电池容量 | 停电后数据保存时间 | 费率数 | 时段数 |
| ≤0.5S(23℃) | ≥1200mAh | ≥10年(用新电池) | 4 | 10 |
三、产品功能特点
| 【电能计量功能】:可计量有功电能 |
| 【预存电费功能】:先充值后用电、解决收费难问题 |
| 【拉合闸功能】:欠费自动拉闸断电、充值自动通电、手动远程拉合闸 |
| 【保护功能】:超负荷自动断电，电流过大时自动断电保护，负荷正常时自动通电 |
| 【插卡充值功能】:在网络意外中断情况下需要充值，可临时用卡给电表充值，充值方式多样化 |

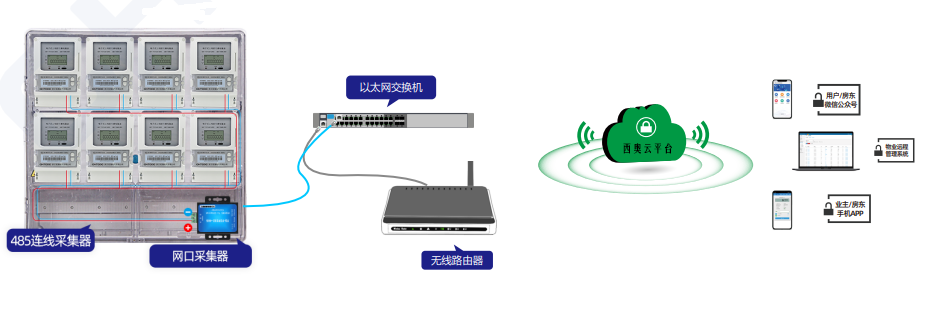

| 【通讯接口】:RS-485通讯接口，配套远程抄表系统，可抄取电表电量和余额数据，DL/T645-2007通讯规约 |
| 【电流规格】:1.5(6);5(20)A;10(40)A;15(60)A;20(80)A;30(100)A |
| 【定时抄表】:远程定时自动抄表 |
| 【手机充值缴费】:手机支付宝、微信都可支付缴费 |

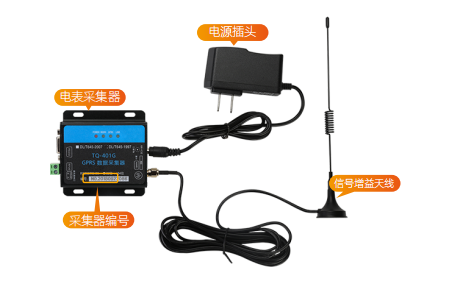

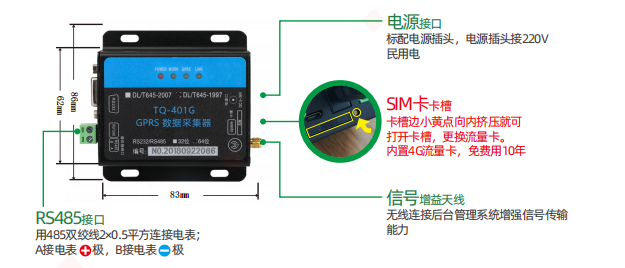

| 【无线数据传输】:电表配套采集器内置4G流量卡，免费送10年流量 |
| 【手机短信通知】:余额低于报警值，系统会发给用户催缴短信；充值成功，手机短信通知 |

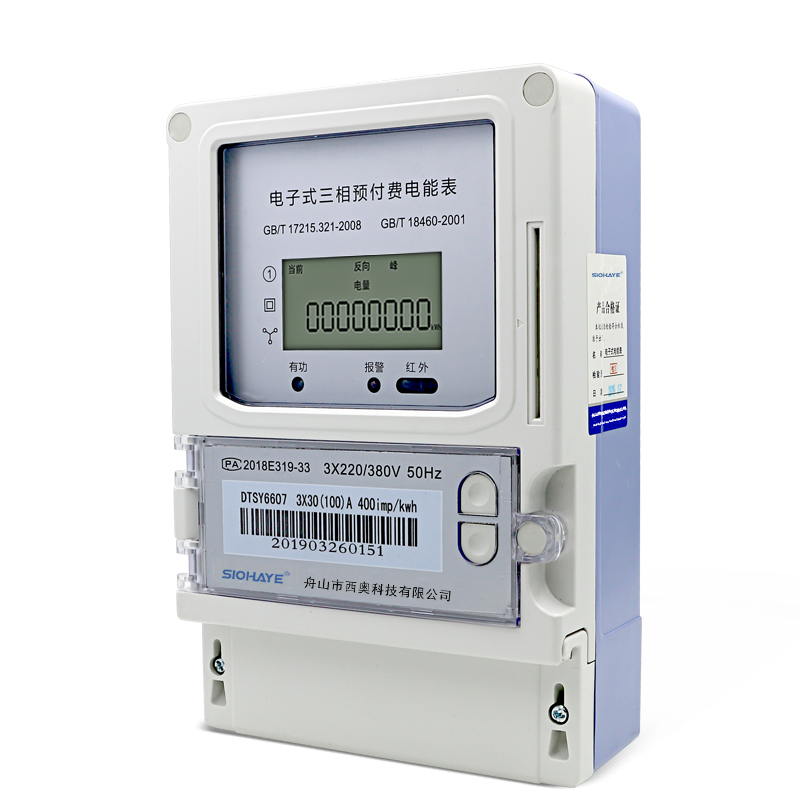

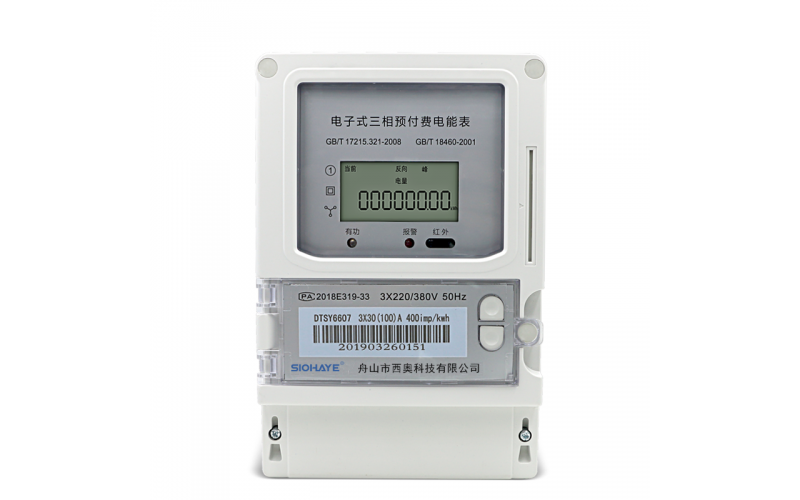

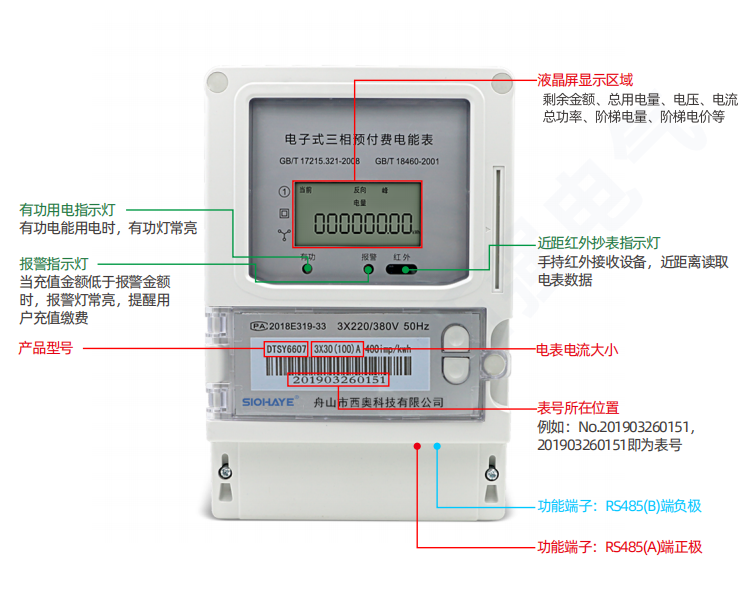

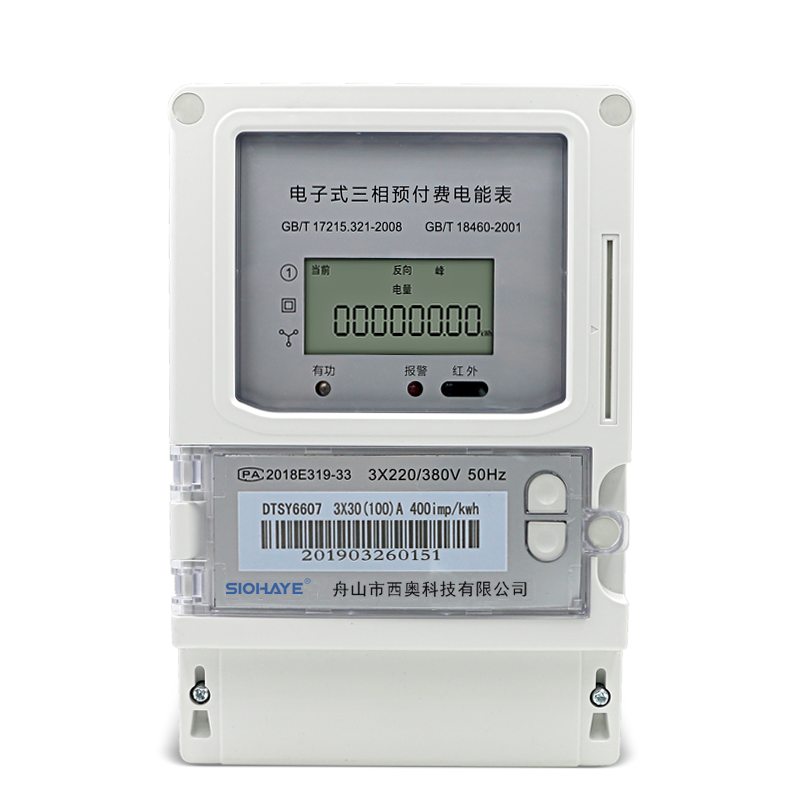

四、外观图
五、电表电流选择
电表电流不是选择越大越好，或者越小越好，而应该选择与耗电功率相对应的。电流要算所有电器加起来的电流，电表电流买小了，电表会烧 负载电机，电表功率或者电流需要放大3-4倍，否则电表过载会烧毁。
| 1.5(6)A 互感式，电流多大，配多大电流互感器，适用功率3×220V电流互感器电流 |
| 5(20)A 直接式，适用功率13000W以下 |
| 10(40)A 直接式，适用功率26000W以下 |
| 15(60)A 直接式，适用功率39000W以下 |
| 20(80)A 直接式，适用功率52000W以下 |
| 30(100)A 直接式，适用功率66000W以下 |

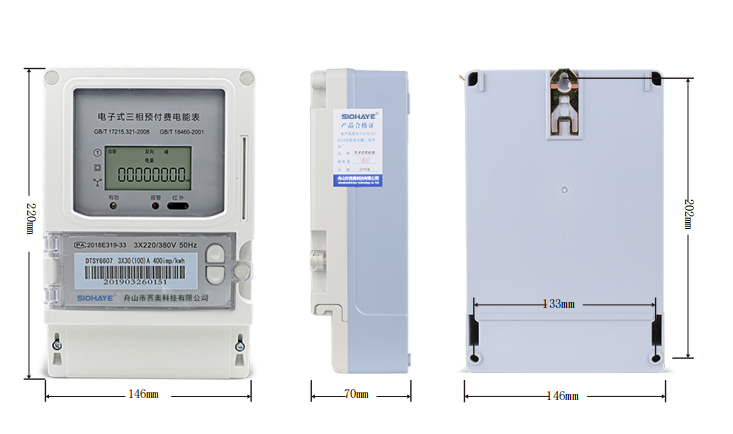

六、产品尺寸

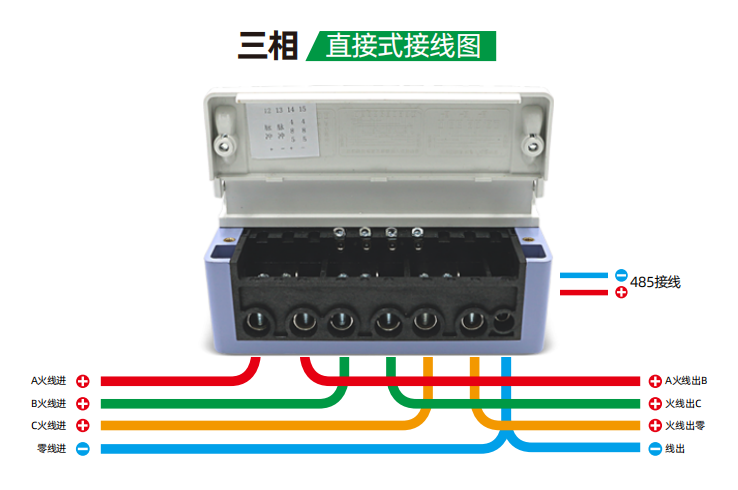

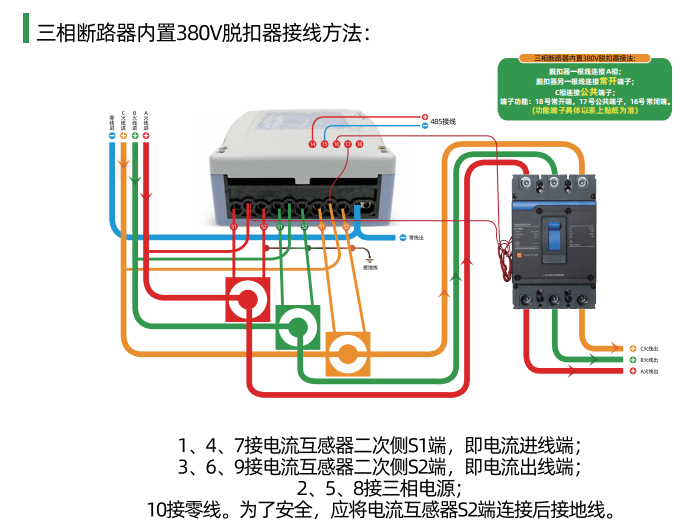

七、接线图
