一、产品概述
DDSY6607型电子式单相预付费电能表，采 用先进的专用集成电路设计，全自动表面贴 装（SMT）生产工艺制造。电能表的线路设 计和元器件选择以较大的环境允差为依据， 可保证整机长期稳定工作，高精度、高过载、 低功耗，可靠性能高。采用符合国际标准的 先进的智能IC卡技术实现预付费方式，内置磁 保持继电器。通过控制继电器实现控制负载 的通与断，实现督促用户先买电后用电的功能。
| 先缴费再用电 | 加密防盗安全性高 | 超负荷自动断电 | 一表一卡 | 显示剩余金额 | 清零无需断电 |
主要特点：应用计算机管理，先购电后 用电；在额定电流范围内能限制最大使 用功率（由供电部门限定）；一表一卡， 专卡专用，失卡不失电，补卡再用；电 卡能双向传递数据，能自动断电告警用 户购电；电量为零时，自动拉闸断电； 并具有一定的防窃电软件设计等。 该表供固定安装在室内使用，适用于环 境温度不超过-20～+55℃，相对湿度不 超过85%，且空气中不含有腐蚀性气体 及避免尘砂、霉菌、昆虫等影响。
产品符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》和GB/T 18460.3-2001《IC卡预付费售电系统第3部分：预付费电能表》的全部技术要求。
二、型号规格技术参数
1、型号规格
| 规格/型号 | 精度等级 | 电压规格(V) | 电流规格(A) |
| DDSY6607 | 1级或2级 | 220 | 5(20)、10(40)、15(60)、 20(80)、30(100) |
2、主要技术参数
①基本误差：
| 负载电流 | 功率因数 | 百分数误差限(%) |
| 0.05Ib≤I<0.1Ib | 1 | ±1.0 |
| 0.1Ib≤I≤Imax | ±0.6 | |
| 0.1Ib≤I≤0.2Ib | 0.5(滞后) | ±1.0 |
| 0.2Ib≤I≤Imax | 0.8(超前) | ±0.6 |
②电气参数(参比条件):
| 起动电流 | 功 耗 | 潜 动 | 电压范围 | 工作温度范围 |
| 0.4 %Ib | 电压线路<1.0W,3.0VA;电流线路<1.0VA | 具有逻辑防潜动电路 | 220V±10% | -25℃~+65℃ |
三、产品功能特点
| 【计量功能】：可计量有功电能 |
| 【预付费功能】：先购电、后用电，彻底解决收费难 |
| 【拉合闸功能】：能自动断电警告用户购电，电量为零时，自动拉闸断电 |
| 【专卡专用】：一表一卡，专卡专用，失卡不失电，补卡再用 |
| 【插卡充值功能】：卡插在读卡器上，在物业处充值即可 |
| 【可选物业版】：系统跟物业费挂钩，可收取用户物业管理费。 |
| 【报警功能】：IC插卡电表提示灯亮，常用的是没有声音报警，可按客户要求定制声音报警，声音报警怕影响用户正常休息。 |
| 【可强制断电】：在不清零的前提下，可以插专用卡进行强制性断电，再次插卡可恢复供电，原来电表里的资料都在，不用再给用户重新制作用户卡。 |
| 【电流规格】：5(20)A;10(40)A;15(60)A;20(80)A;30(100)A |

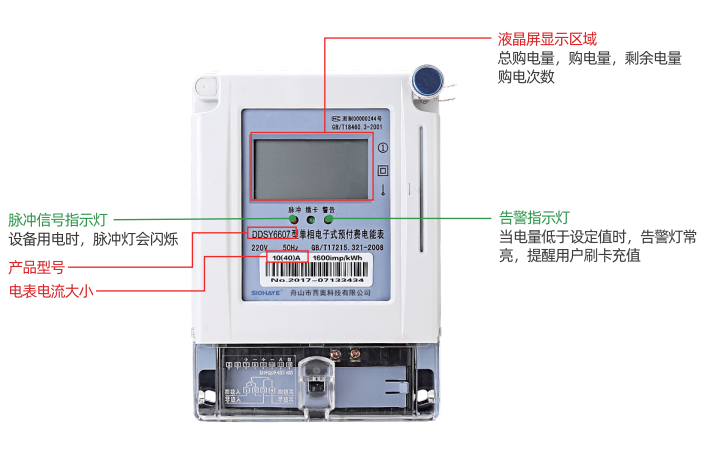

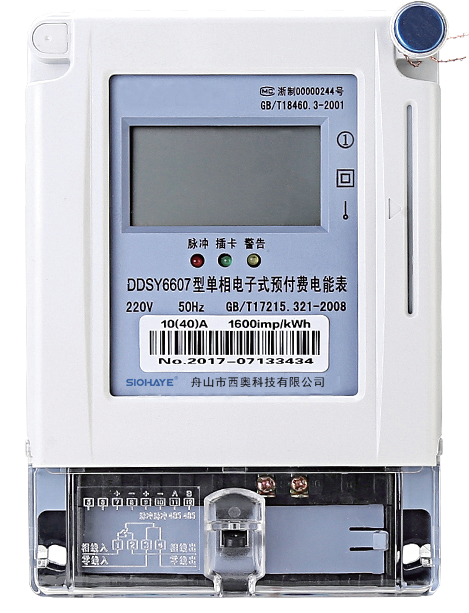

四、外观图
五、电表电流选择
电表电流不是选择越大越好，或者越小越好，而应该选择与耗电功率相对应的。电流要算所有电器加起来的电流，电表电流买小了，电表会烧掉，建议电流要买稍大些。(例如：10A*220V=2200W;5(20)承受功率为4000W)
| 5(20)A 最大负载电器功率4000W |
| 10(40)A 最大负载电器功率8000W |
| 15(60)A 最大负载电器功率13000W |
| 20(80)A 最大负载电器功率17000W |
| 30(100)A 最大负载电器功率22000W |

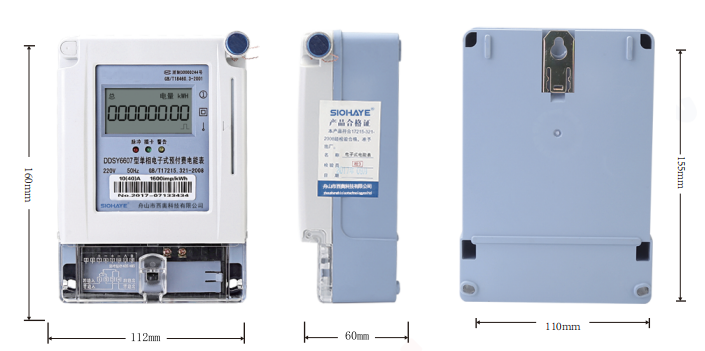

六、产品尺寸

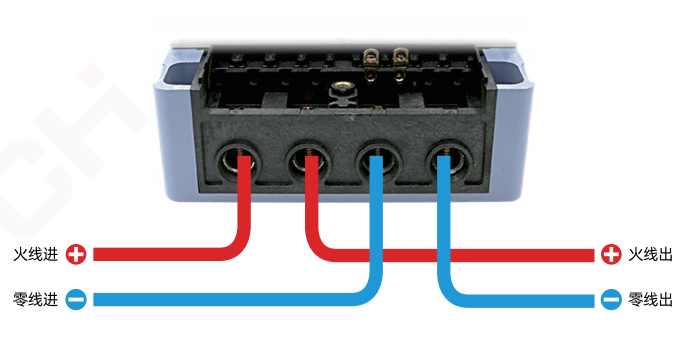

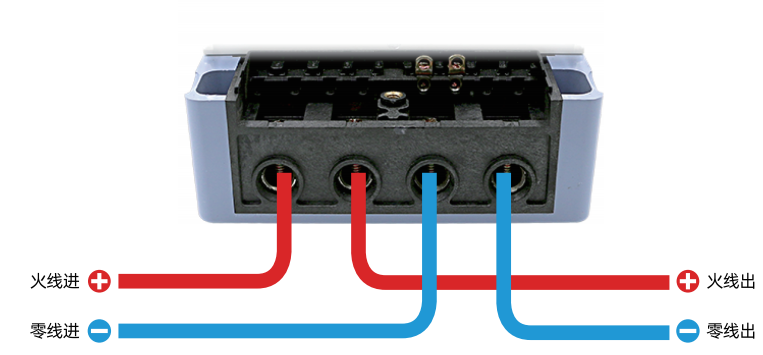

七、接线图
