一、产品概述
DTSY6607型电子式单相预付费电能表,采 用先进的专用集成电路设计,全自动表面贴 装(SMT)生产工艺制造。电能表的线路设 计和元器件选择以较大的环境允差为依据, 可保证整机长期稳定工作,高精度、高过载、 低功耗,可靠性能高。采用符合国际标准的 先进的智能IC卡技术实现预付费方式,内置磁 保持继电器。通过控制继电器实现控制负载 的通与断,实现督促用户先买电后用电的功能。
先缴费再用电 | 加密防盗安全性高 | 超负荷自动断电 | 一表一卡 | 显示剩余金额 | 清零无需断电 |
主要特点:应用计算机管理,先购电后用电;在额定电流范围内能限制最大使用功率(由供电部门限定);一表一卡,专卡专用,失卡不失电,补卡再用;电卡能双向传递数据,能自动断电告警用户购电;电量为零时,自动拉闸断电;并具有一定的防窃电软件设计等。该表供固定安装在室内使用,适用于环境温度不超过-20~+55℃,相对湿度不超过85%,且空气中不含有腐蚀性气体及避免尘砂、霉菌、昆虫等影响。
产品符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》和GB/T 18460.3-2001《IC卡预付费售电系统第3部分:预付费电能表》的全部技术要求。
二、型号规格技术参数
1、规格型号
规格/型号 | 精度等级 | 电压规格(V) | 电流规格(A) |
DTSY6607 | 一级或二级 | 3×220/380 | 互感式:1.5(6) 直接式:5(20)、10(40)、15(60)、20(80)、30(100) |
2、主要技术参数
①基本误差:
电流值 | |||
直接接通仪表 | 经互感器仪表 | 功率因素(COSφ) | 基本误差(%) |
0.05Ib≤I<0.1Ib | 0.02Ib≤I<0.05In | 1 | ±1.5 |
0.1Ib≤I<Imax | 0.05In≤I<Imax | 1 | ±1.0 |
0.1Ib≤I<0.2Ib | 0.05In≤I<0.1In | 0.5(感性)0.8(容性) | ±1.5 |
0.2Ib≤I<Imax | 0.1In≤I<Imax | 0.5(感性)0.8(容性) | ±1.0 |
②电气参数(参比条件):
起动电流 | 功 耗 | 潜 动 | 电压范围 | 工作温度范围 |
0.4 %Ib | 电压线路功耗:≤2W和10VA,电流线路功耗:≤4.0VA | 具有逻辑防潜动电路 | 380V±10% | 环境温度不超过-20~+55℃,相对湿度不超过85% |
三、产品功能特点
【计量功能】:可计量有功电能 |
【预付费功能】:先购电、后用电,彻底解决收费 |
【拉合闸功能】:能自动断电警告用户购电,电量为零时,自动拉闸断电 |
【专卡专用】:一表一卡,专卡专用,失卡不失电,补卡再用 |
【插卡充值功能】:卡插在读卡器上,在物业处充值即可 |
【可选物业版】:系统跟物业费挂钩,可收取用户物业管理 |
【报警功能】:IC插卡电表提示灯亮,常用的是没有声音报警,可按客户要求定制声音报警,声音报警怕影响用户正常休息。 |
【可强制断电】:在不清零的前提下,可以插专用卡进行强制性断电,再次插卡可恢复供电,原来电表里的资料都在,不用再给用户重新制作用户卡 |
【电流规格】:5(20)A;10(40)A;15(60)A;20(80)A;30(100)A |

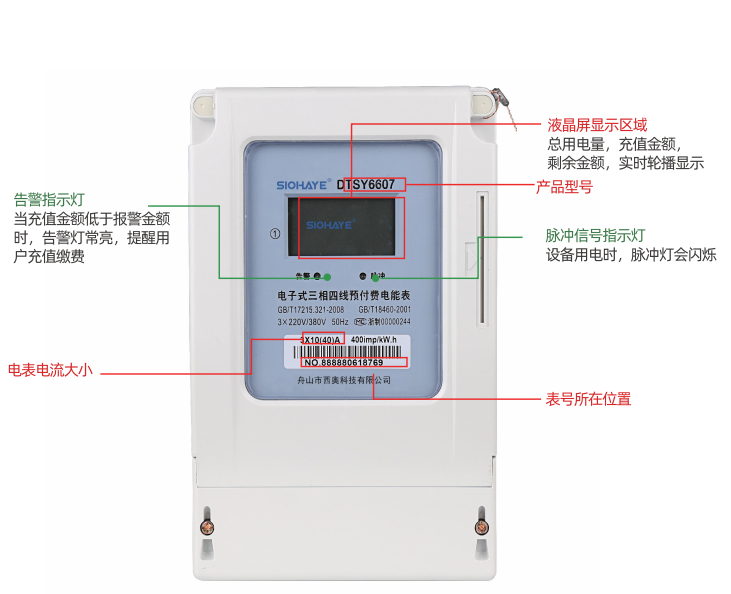

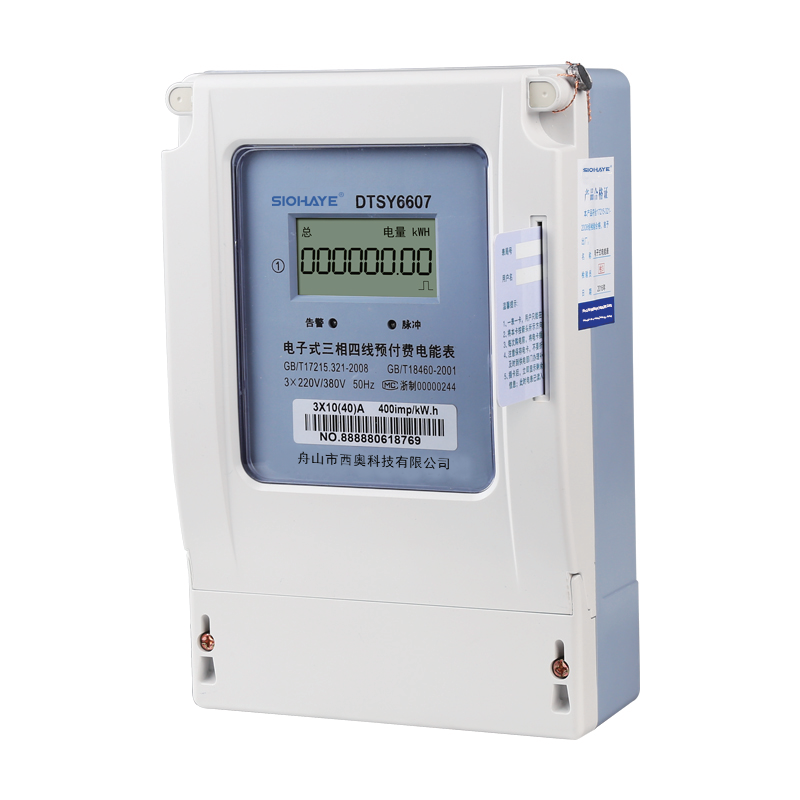

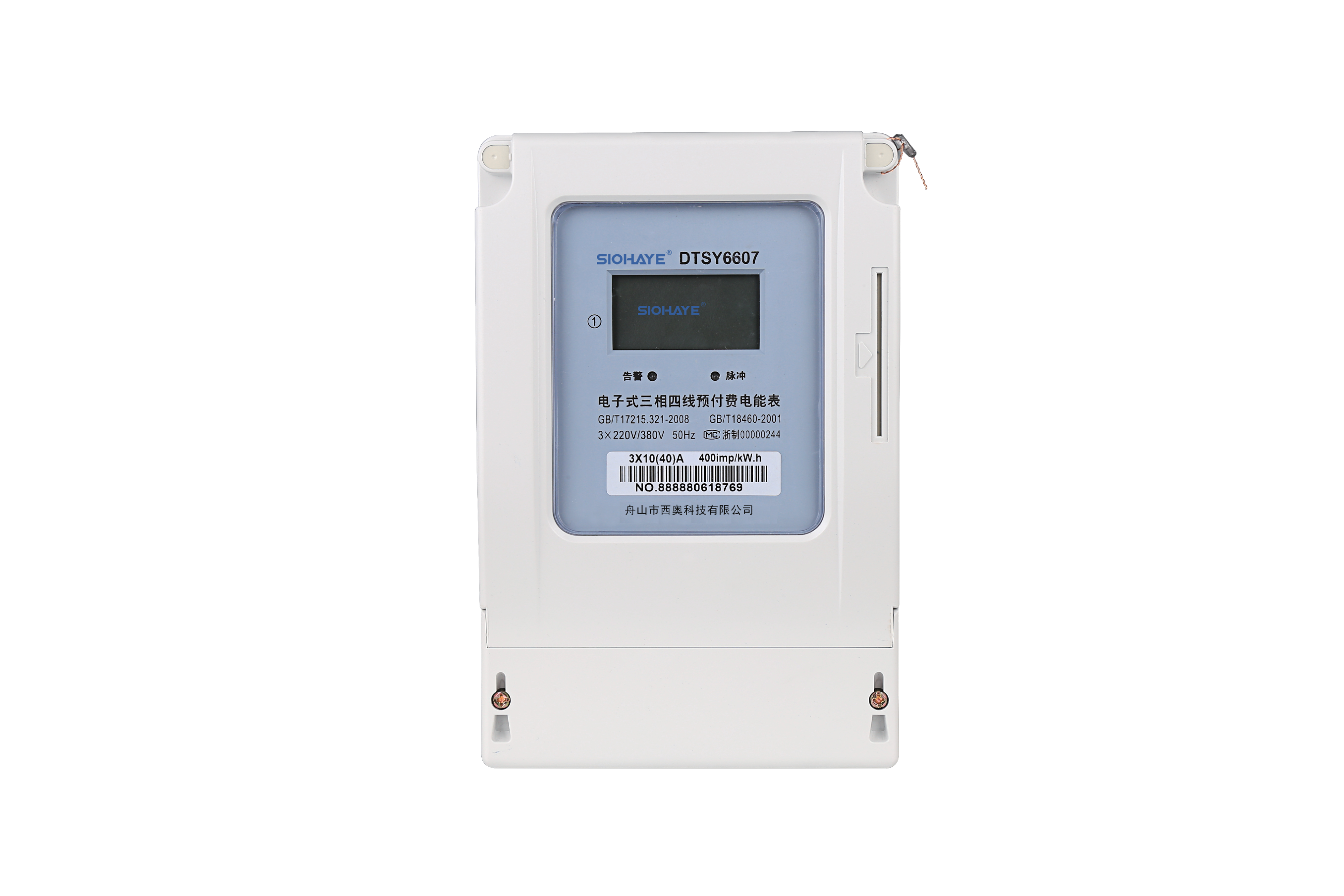

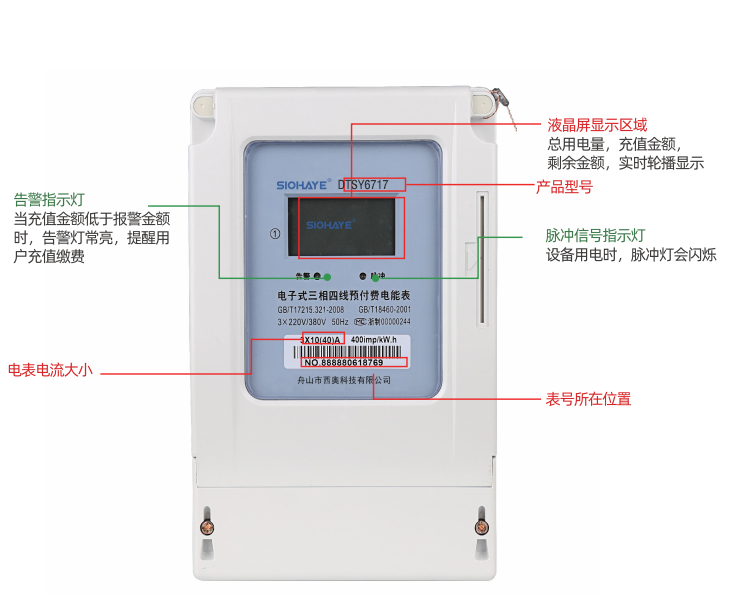

四、外观图
五、电表电流选择
电表电流不是选择越大越好,或者越小越好,而应该选择与耗电功率相对应的。电流要算所有电器加起来的电流,电表电流买小了,电表会烧负载电机,电表功率或者电流需要放大3-4倍,否则电表过载会烧毁。
1.5(6)A 互感式电流多大,配多大电流互感器,适用功率3×220V电流互感器电流 |
5(20)A 直接式,适用功率13000W以下 |
10(40)A 直接式,适用功率26000W以下 |
15(60)A 直接式,适用功率39000W以下 |
20(80)A 直接式,适用功率52000w以下 |
30(100)A 直接式,适用功率66000W以下 |

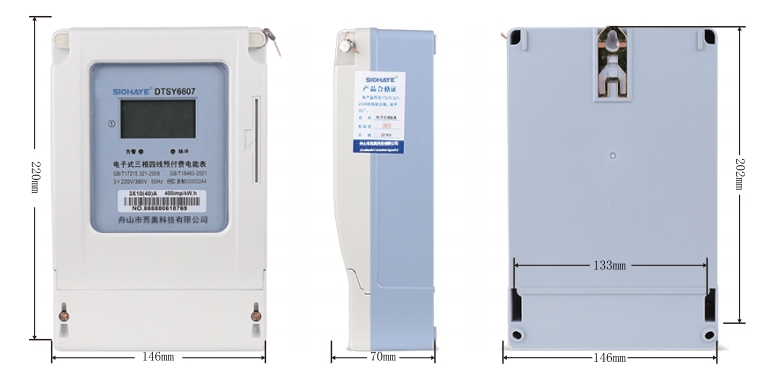

六、产品尺寸

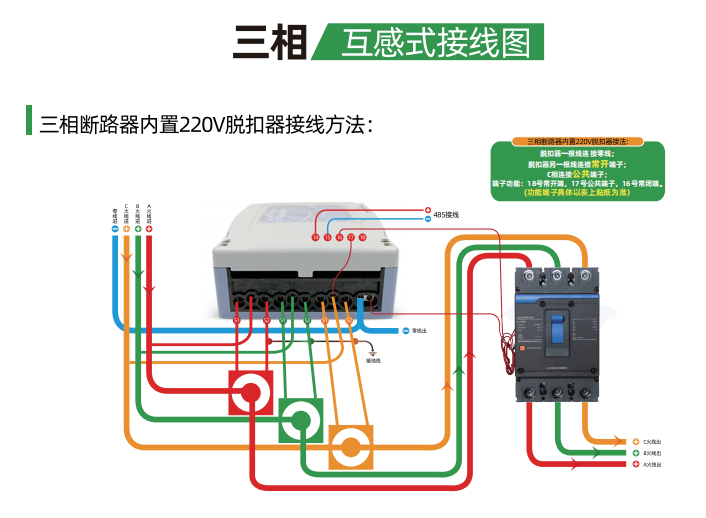

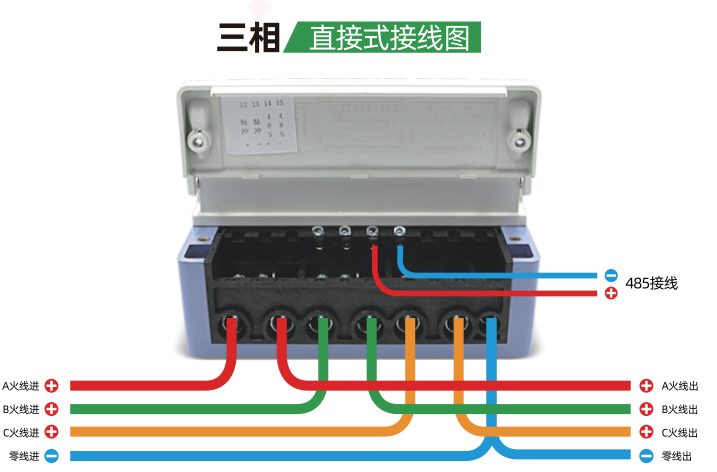

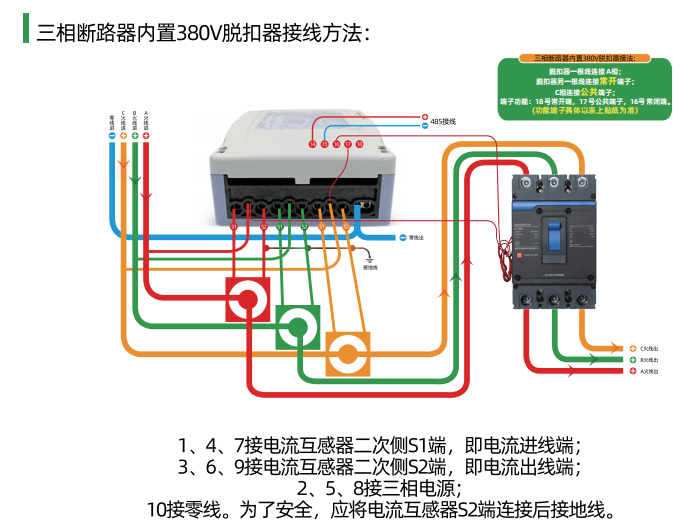

七、接线图
