一、产品概述
西奥科技校园智能用电收费管理系统是 我公司监管平台系列产品的子系统之一，主要用于高校学生公寓、商务写字楼、部队住 宅小区、企业职工宿舍等电表远程抄表、 数 据统计、预付费用、无费关断，达到节能降 耗、科学管理的目的。 系统是我公司根据 客户管理需求和市场实践开发的一套实用新 型专利产品。采用先 进的自动化控制技术、 数据采集技术、计算机技术、网络通讯技术 、数据库技术实 现在线用电监测、数据采集 、收费管理。 校园智能用电收费管理系统应 用最新的物联网技术，实现了实时在线控制 电表，读 取电表用电情况，电表异常拉闸主 动上报功能等，大大简化管理，实现智能用电监测。
产品特点：
1、采用智能远程费控电表，用户交费后后台软件直接通过网络把充值数据发送到 终端计量表计。 用户欠费后电表自动断电。
2、电表具有三路计量，可用于一路控制空调，一路插座负载，一路照明，可以分开断电，具有 定时控制某一路在某个时间段拉闸等功能 。
3、校园智能管理系统，电表解决了老式电表不能导轨式安装，从而开发了导轨式 校园三路预付 费电表。

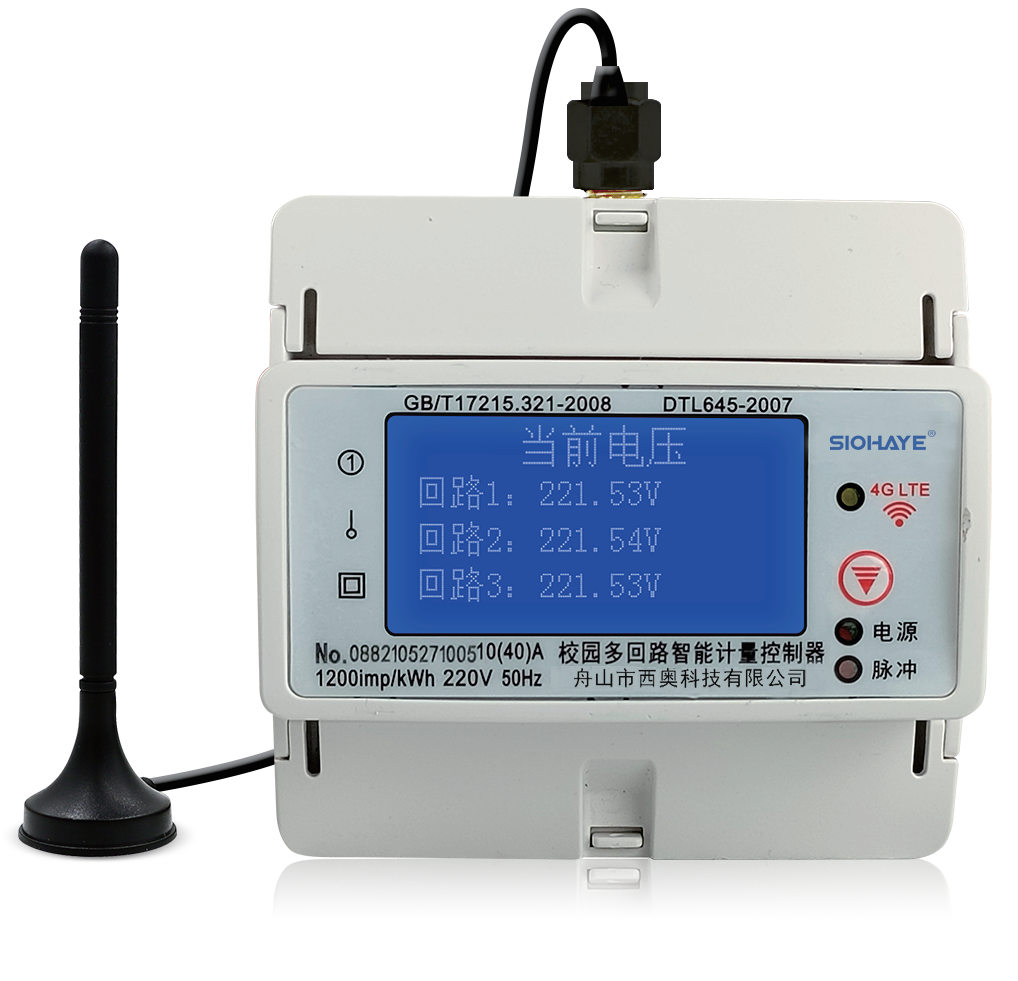

4、电表可实现无线 4G 远传，解决了传统通过数据采集器连接电表的接线复杂， 等故障率高的 问题，更适合分散式安装。
5、电表解决了传统预付费电表负载问题，只能笼统设置一个总负载，识别不出恶性负载，如单 纯限制功率导致空调无法使用等困难，更适合学校用于用电管理。
6、解决了学校需要每月赠送免费金额人工去充值问题，免费金额用不完导致累加 问题，本系统与智能电表可实现免费金额用不完自动归零，不会进行累加。
具有485远程通讯接口及红外本地数据接口，均具有耐压及抗干扰隔离设计， 确保通讯稳定可靠。符合国家电网的技术标准，具有标准通讯规约协议。
二、型号规格技术参数
1、规格型号
| 规格/型号 | 精度等级 | 电压规格(V) | 电流规格(A) |
| 校园表 | 1级 | 220V/230V±20% | 10(40)A10(60)A |
2、主要技术参数
①基本误差：
| 负载电流 | 功率因数 | 百分数误差限(%) |
| 0.05Ib≤I<0.1Ib | 1 | ±1.0 |
| 0.1Ib≤I≤Imax | 1 | ±0.6 |
| 0.1Ib≤I<0.2Ib | 0.5(滞后) | ±1.0 |
| 0.2Ib≤I≤Imax | 0.8(超前) | ±0.6 |
②电气参数(参比条件):
| 启动电流 | 功 耗 | 时钟误差 | 环境温度 | 环境湿度 |
| ≤0.4%Ib | ≤1.5W/6VA5 | ≤0.5s/d(25℃) | -25℃~55℃ | <85%rh,无结露 |
三、产品特点
| 采用智能远程费控电表，用户交费后后台软件直接通过网络把充值数据发送到终端计量表计。用户欠费后电表自动断电。 |
| 电表具有三路计量，可用于一路控制空调，一路插座负载，一路照明，可以分开断电，具有定时控制某一路在某个时间段拉闸等功能 |
| 校园智能管理系统，电表解决了老式电表不能导轨式安装，从而开发了导轨式校园三路预付费电表。 |
| 电表可实现无线4G远传，解决了传统通过数据采集器连接电表的接线复杂，等故障率高的问题，更适合分散式安装。 |
| 电表解决了传统预付费电表负载问题，只能笼统设置一个总负载，识别不出恶性负载，如单纯限制功率导致空调无法使用等困难，更适合学校用于用电管理。 |
| 解决了学校需要每月赠送免费金额人工去充值问题，免费金额用不完导致累加问题，本系统与智能电表可实现免费金额用不完自动归零，不会进行累加。 |

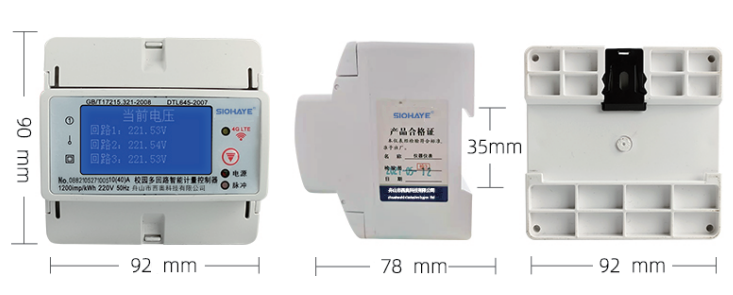

四、产品尺寸

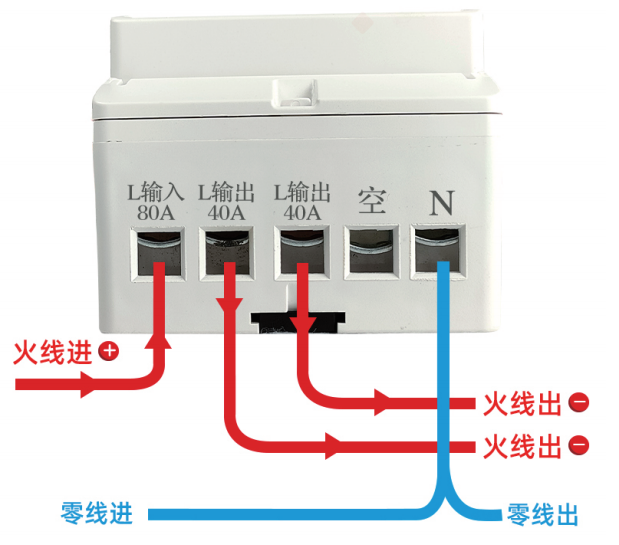

五、接线图
