一、产品概述
LXSY型485远传预付费水表是针对日常用水的实际需要，自行研制的一款便于远程抄表及控制的远传有线阀控水表。它采用M-bus通讯接口，实现水表用水量的远程直读，有效的避免了管理部门上门抄表的人力工作。方便管理部门对远传有线阀控水表的用水情况进行控制，使得远程抄表及控制变得更快捷、可靠、在节约人力、物力和财力的同时，有效地提高生产力。
主要特点：单片机采用高可靠性设计，运行稳定。独有防气泡工艺，抄读数据成功率高。不受外界强磁攻击，抗干扰性能极强。全密封设计，防水性能好。日常工作无需供电，使用寿命长。远传水表采用绝对编码方式和M-BUS通讯方式，信号传输稳定，无需外接电源通读时需要的电流直接由M-BUS总线提供，抄表方式快捷，数据更准确、可靠。远传远控水表，可通过系统软件实现预付费功能，开/关阀操作。
本远传有线阀控水表，符合《封闭式管道中水流量的测量饮用冷水和热水水表》GB/T778---2007、《饮用水冷水水表安全规则》CJ266---2008、《冷水水表检定规程》JG1162---2009、《住宅远传抄表系统》JG/T162---2009、《户用计量仪表数据传输技术条件》C/T188---2004、《电子直读式水表》CJ/T383---2011、《电子远传水表》C]/T224---2012或《多功能电能表通信协议》DL/T645---1997的要求，也可根据客户需求定制通信协议。
二、型号规格技术参数
1、主要技术指标
公称口径 DN（mm） | 计量等级 | 过载流量Q4 m³/h | 常用流量Q3 m³/h | 分界流量Q2 m³/h | 最小流量Q1 m³/h | 最大读数(mm) |
| 15 | 2级 | 3.0 | 2.5 | 0.05 | 0.03 | 99999.9 |
| 20 | 2级 | 5.0 | 4.0 | 0.08 | 0.05 | |
| 25 | 2级 | 8.0 | 6.3 | 0.13 | 0.08 |
最大允许误差：
—-从包括最小流量在内到不包括分界流量的低区中的最大允许误差为±5%
—-从包括分解流量在内到包括最大流量的高区中的最大允许误差冷水水表为±2%,热水水表为±3%。
2、主要尺寸参数
公称口径DN(mm) | 长度L(mm) | 宽度 L(mm) | 高度L(mm) | 螺纹D | 连接螺纹长度(mm) Amin Bmin | |
| 15 | 165 | 92 | 114 | G¾B | 10 | 12 |
| 20 | 194 | 92 | 114 | G1B | 12 | 14 |
| 25 | 225 | 92 | 114 | G¼B | 12 | 16 |
3、电气参数
| 工作电源： | DC3V(M-BUS接口) |
| 工作环境： | 温度0.1℃至+45℃(冷水)、0.1℃至90℃(热水)湿度：0至95%RH |
| 通信接口方式： | M-BUS总线接口 |
| 通讯： | 2400bps |
| 故障保护： | 针对总线开路、短路、空闲等故障保护 |
| 采集器最大距离： | 表到数据采集器最大距离：≤500m |
| 通讯规约： | CJ/T188---2004协议 |
| 采集器带载： | 采集器正常带载水表为60块水表 |
| 采集器信号传输： | 采集器采用4G移动网络信号传输稳定快速，无需集中器 |
| 水表承压： | 水表可在1.8MPa承受20min的水压强度，无泄露及损坏 |
| 水表工艺： | 远传有线阀控水表(基表壳为铜质，含铜量≥59%,含铅量0.004mg/L满足规范要求)表壳已做防锈 处理，符合CMA/WM778《小口径饮用水冷水表表壳技术规范》,表罩为铸造铅黄铜， 水表玻璃为钢化玻璃，生产玻璃符合JB/T8480标准，接管螺母为铸造铅黄铜，符合GB/T1176标准 |
| 电源内置锂电池： | 可更换内置锂电池，3V容量2.5AH(市场通用电池尺寸及外形),每月通讯1次可坚持3-5年以上 |
三、产品功能特点
| 【计量功能】:水表可计量单向、非脉冲水流。 |
| 【预存水费功能】:先充值后用水、解决收费难问题。 |
| 【开关阀功能】:欠费自动关阀断水、充值自动开阀、手动远程开关阀。 |
| 【集抄管理系统功能】:可使用PC机通过485通讯的方式对水表进行表号设置、读写用量等功能。 |
| 【保护功能】:有磁场干扰时自动关阀、电池电压较低时自动关阀。 |
| 【电池缺电提醒功能】:水表液晶屏显示两级低电压报警，一级电压时提醒用户联系管理部门更换电池，可继续使用三天，三天后阀门锁死。表内数据实时储存，更换电池不会损坏表内数据。 |
| 【用水量显示】:不改变机械计量显示部分，电子与机械部分误差率读数小于万分之一。电子部分不妨碍机械装置读数，同时不影响水表的检定。 |
| 【水表采集器移动网络传输】:使用4G移动网络，与系统后台数据传输。 |
| 【安装方便】:与普通基表安装方式一样，不改变现有水表安装习惯。 |
| 【手机充值缴费】:手机支付宝、微信都可支付缴费 |
| 【手机短信通知】:余额低于报警值，系统会发给用户催缴短信；充值成功，手机短信通知。 |

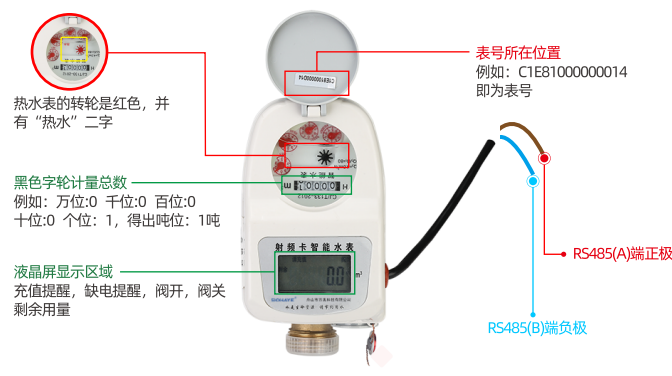

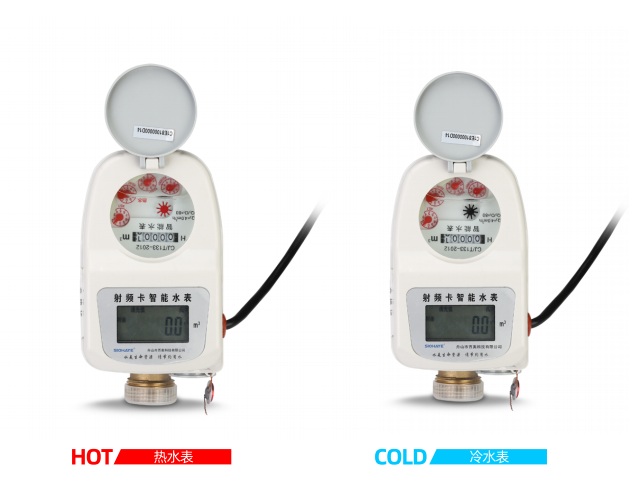

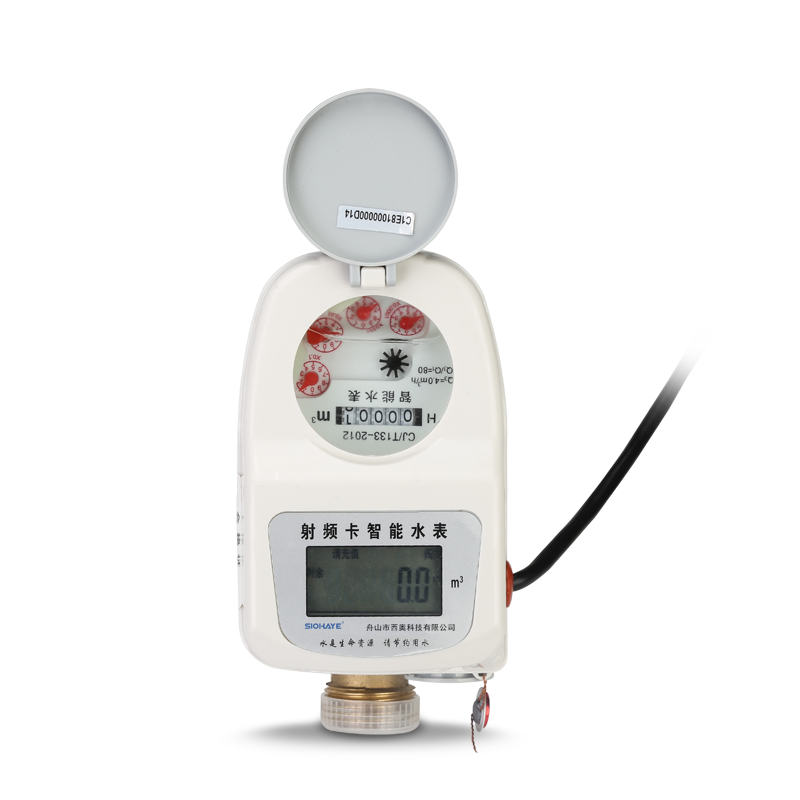

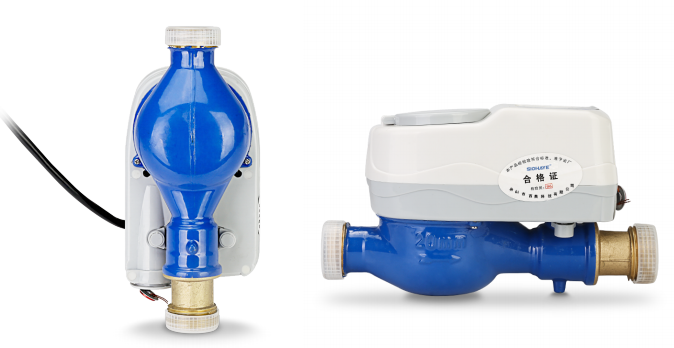

四、外观图

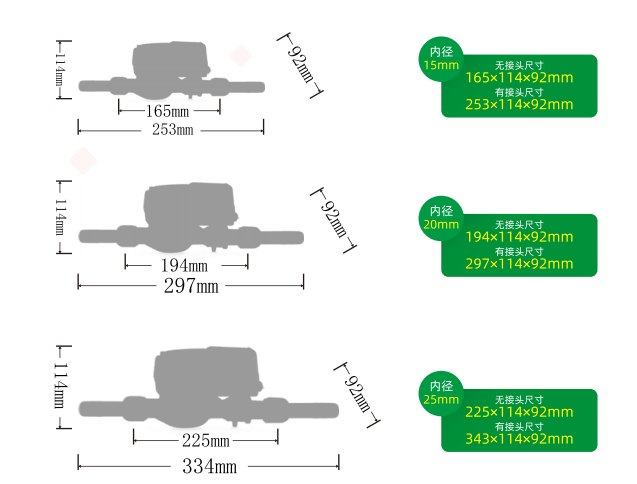

五、产品尺寸图

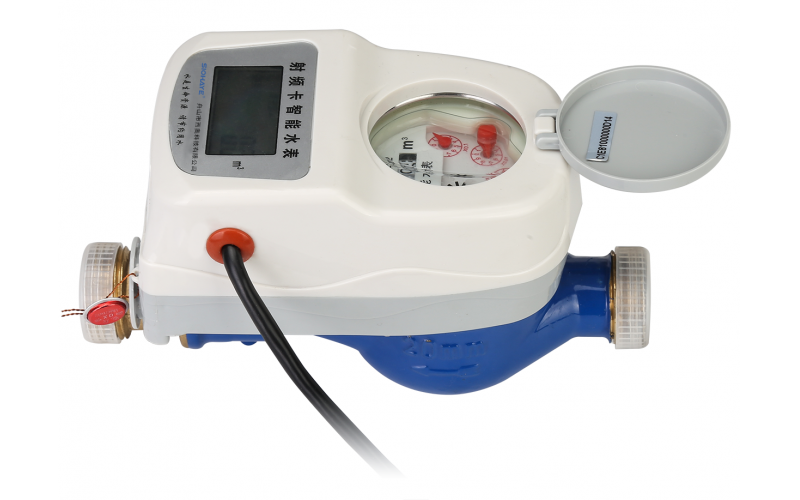

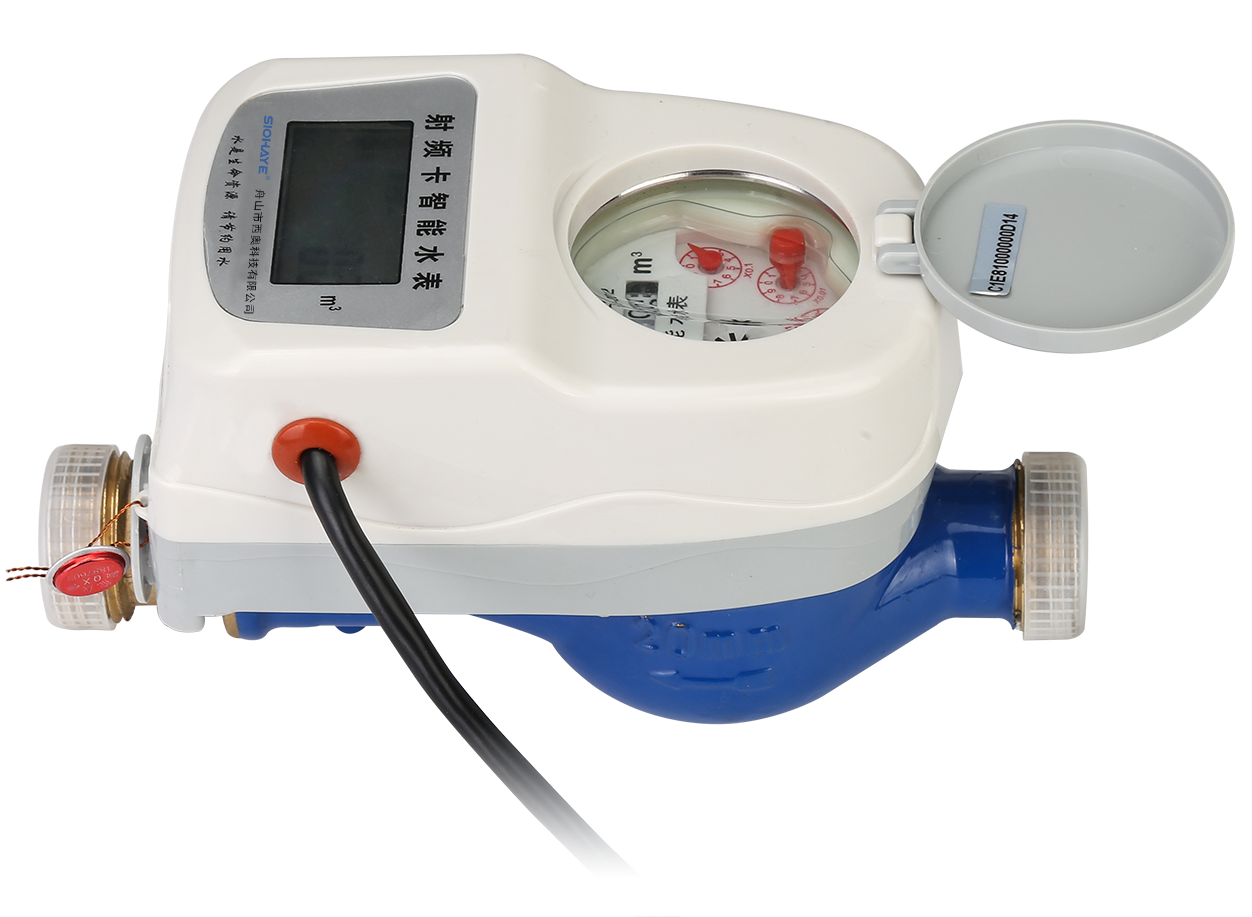

六、多角度立体展现图

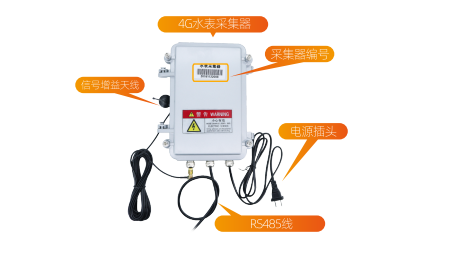

七、4G水表采集器介绍

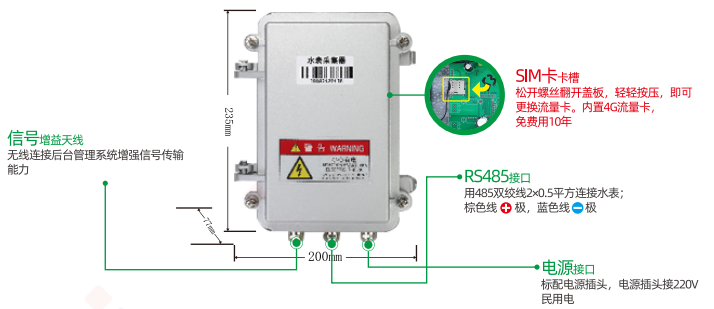

八、4G水表采集器剖析
九、采集器参数
| 工作电压 | 工作温度 | 频率范围 | 功耗 | 工作湿度 | 外形尺寸 | 传输接口 |
| AC220V±20% | -40℃～+75℃ | 50Hz±5% | ≤5W | ≤95% | 235mm(长)×200mm(宽)×77mm(厚) | 下行1路RS-485、上行1路4G通信 |
