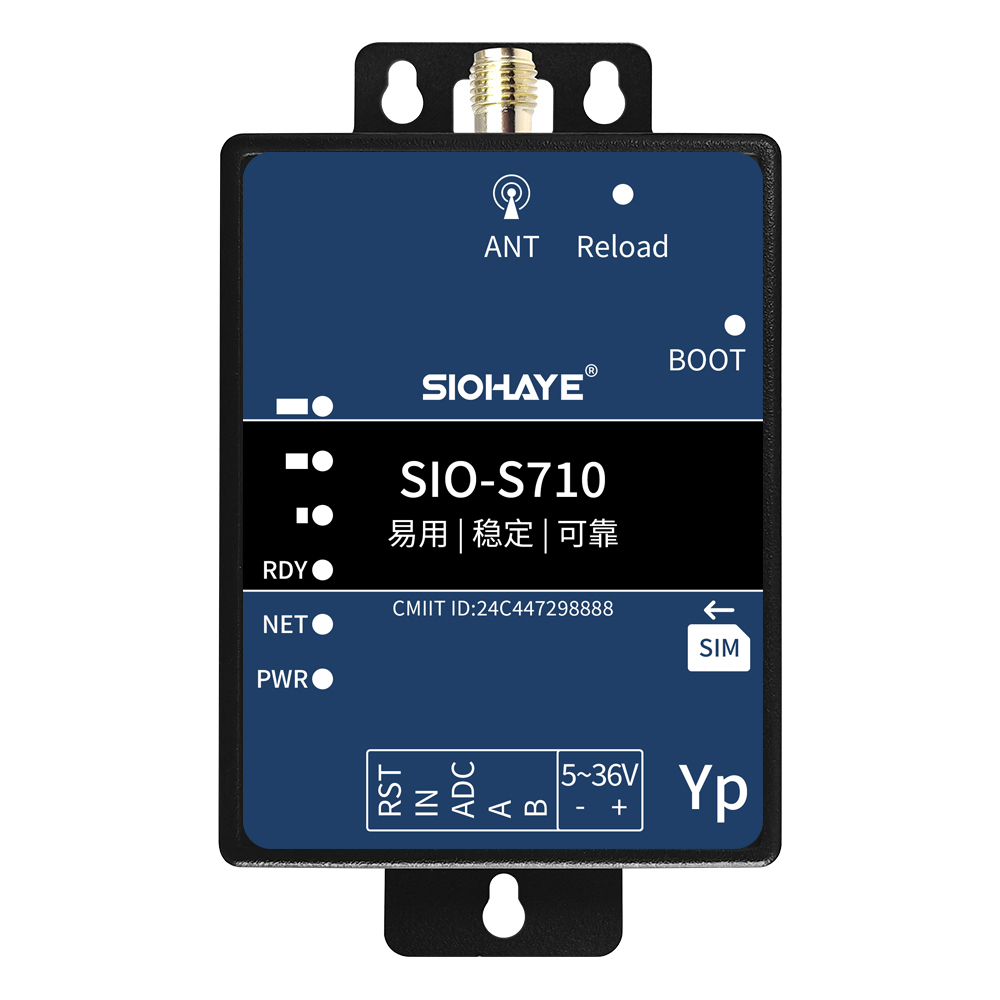

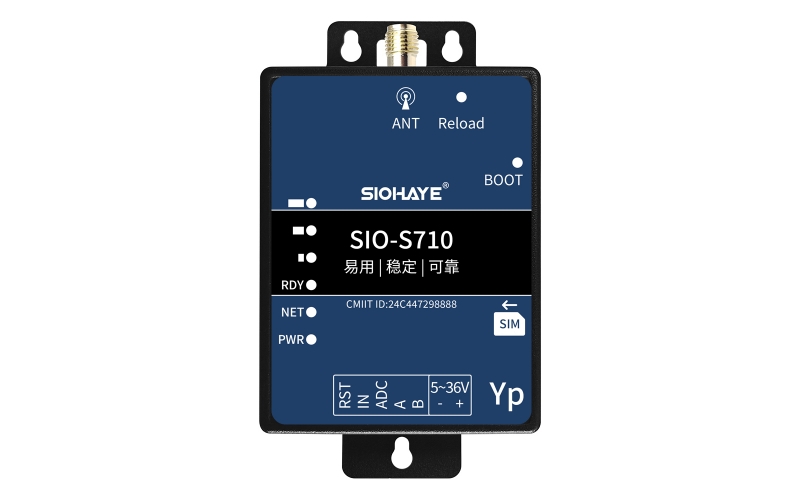

SIO-S710Yp
1. 简介
SIO-S710Yp DTU是由西奥推出的工业级的单RS485串口DTU 。小巧、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，特性如下:
1) 支持直流5~36V宽电压供电；
2) 支持标准35mm导轨安装和螺丝孔安装，外壳阻燃材料；
3) 支持接触放电±8KV，空气放电±15KV；
4) 工作环境为-35℃-75℃；
5) 支持1路RS485串口；
6) 支持本地信号强度指示；
7) 支持1路ADC模拟量，输入检查电压0~36V；
8) 支持1路数字量输入，触发电压2~36V；
9) 支持低功耗；
10) 支持西奥DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；
11)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；
12)支持给用户设备进行固件升级。
2. 硬件规格
2.1、硬件参数
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 4G全网通，移动，联动，电信 |
网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
电源参数 | 5~36V，10W电源，推荐12V电压 | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
RS485 | 1路 | 1200-230400；数据位:8 、7；停止位：1、2；校验位：奇、偶、无校验 |
数字量输入 | 1路 | 支持2~36V高电平检测 |
模拟电压输入 | 1路 | 支持0-36V电压采集 |
RST | 1路 | 支持3.3~36V 高电平复位 |
尺寸 | 71*43*23mm | |
安装方式 | 35mm导轨+m3螺丝固定 | |

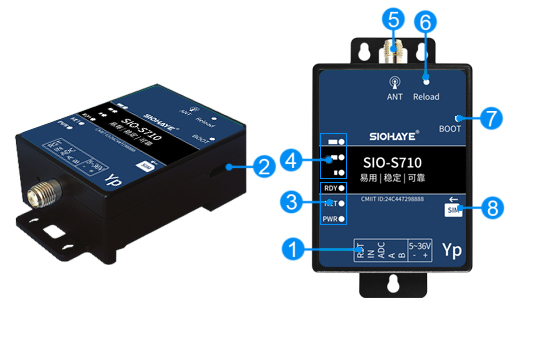

2.2、硬件资源介绍
编号 | 标识 | 功能 | 说明 |
1 | + - | 供电电源 | +标识电源正极 -标识电源负极 5~36V 电压，10W电源，推荐12V电源 |
A/B | RS485串口 | RS485 | |
ADC | 模拟电压采集 | 外部输入范围0~36V，一般用于检查精度要求不高的场景，比如检查电池电压 | |
IN | 数字量输入 | 外部输入范围0~1V为低电平，2~36V是高电平 | |
RST | 复位管脚 | 高电平复位。支持3.3~36V 电压 | |
2 | USB | Mico USB | 用于下载程序、调试设备，不供电 |
3 | PWR | 电源指示灯 | 供电正常常亮(注意只接USB也会昏暗的常亮，是没供电的) |
NET | DTU状态指示灯，具体看系统指示功能描述 | ||
RDY | DTU状态指示灯，具体看系统指示功能描述 | ||
4 | 信号灯 | 3颗信号强度指示灯，具体看信号强度等级说明 | |
5 | 天线 | SMA接口天线 | |
6 | Reload | 恢复出厂设置按键 | 长按7秒，清除全部参数，恢复出厂设置 |
7 | BOOT | 配合USB，进入强制升级模式，用于升级固件 | |

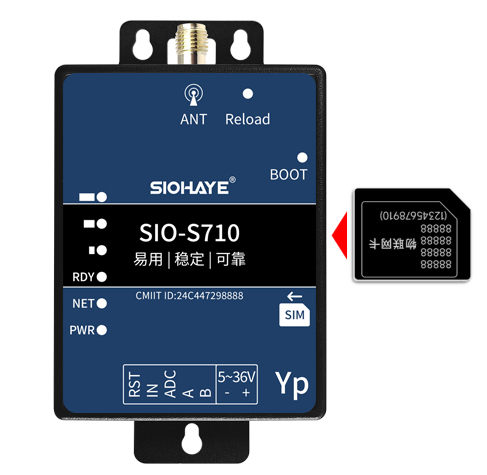

8 | SIM卡 | 自弹SIM卡，中卡。注意SIM卡方向缺口朝外 |
2.3、硬件尺寸
外壳尺寸
