SIO-DG724W6-L
1. 简介

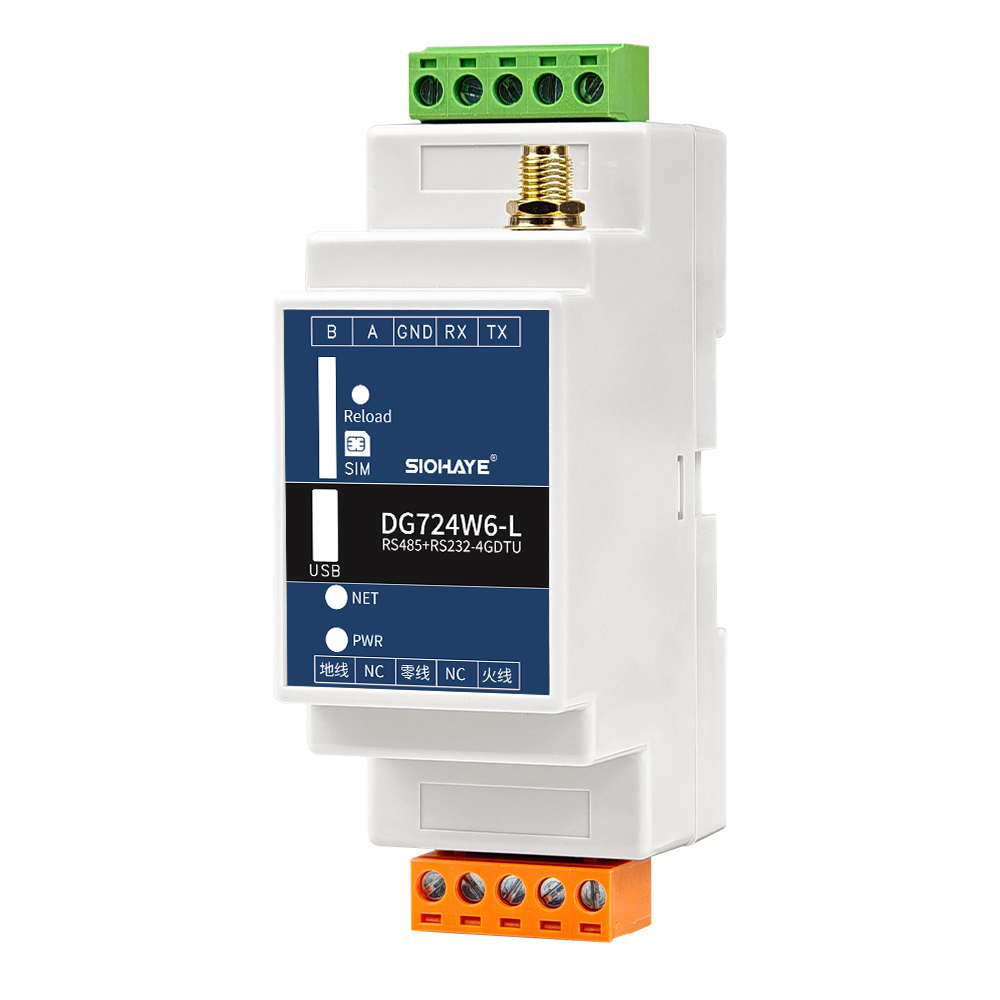

SIO-DG724W6-L DTU是由银尔达（yinerda）推出的高性价的220V交流供电DTU，适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，特性如下:
1) 支持220V(宽输入范围100-240VAC/90-380VDC)交流供电；
2) 阻燃塑料外壳
3) 工作环境为-20℃-60℃；
4) 支持1路RS232,1路RS485；
5) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT；
6) 支持标签logo定制服务；
7) 支持二次开发定制。
2. 硬件规格
2.1. 硬件参数
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 4G全网通，支持中国移动、联通、电信 |
网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
电源参数 | 220VAC(宽输入范围100-240VAC/90-380VDC) | |
工作环境 | 工作温度 | -20℃ ~+60℃ |
工作湿度 | 5%~95%RH(无凝露) | |
RS232串口 | 1路 | 1200-460800；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 |
RS485串口 | 1路 | 1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 |
尺寸 | 90*37*59mm | |
安装方式 | 35mm导轨安装 | |

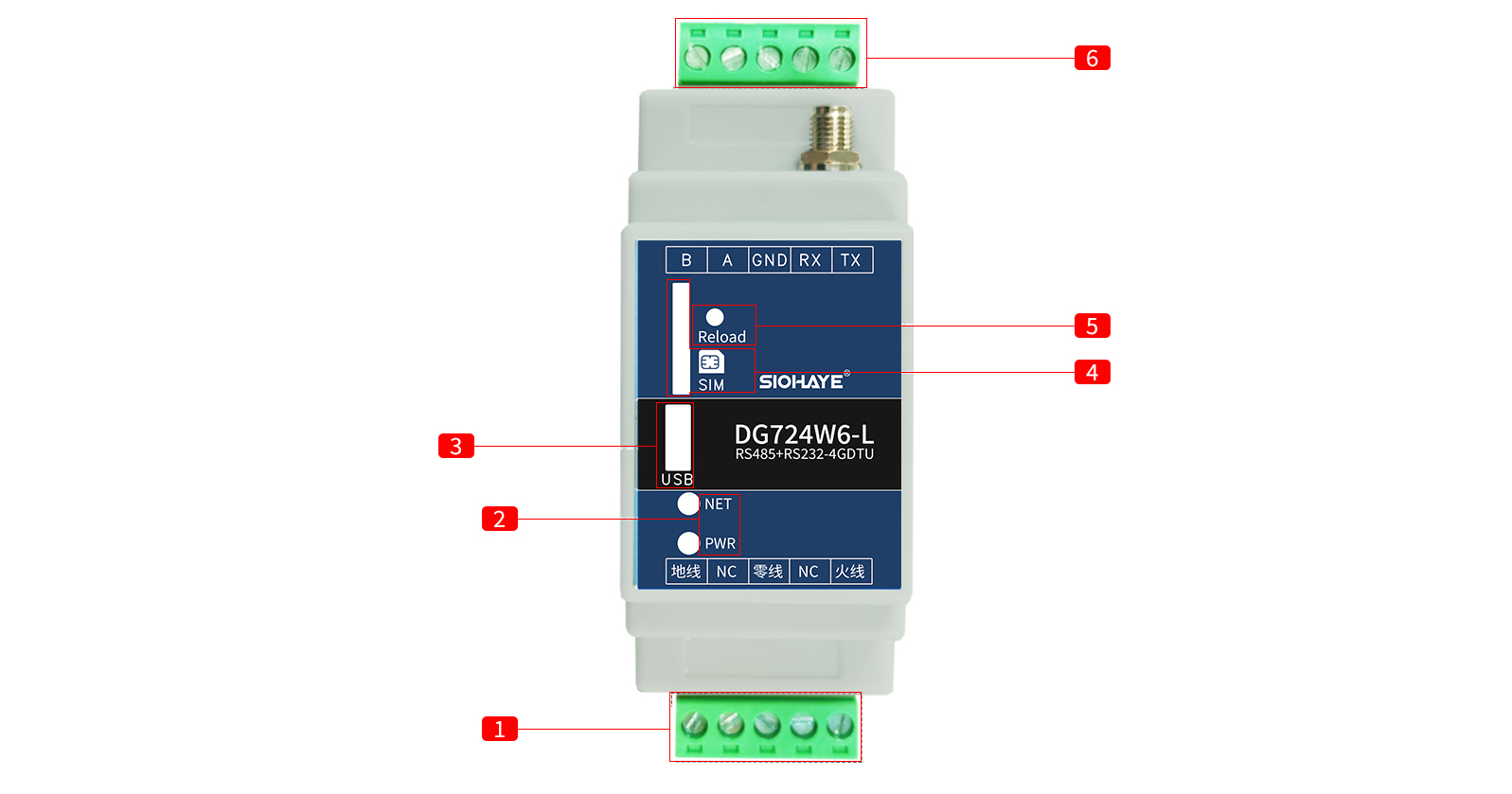

2.2. 硬件资源介绍
编号 | 标识 | 功能 | 说明 |
1 | 地线 零线 火线 | 供电 | 220V供电 |
2 | PWR | 电源指示灯，供电常亮 | |
NET | 系统指示灯 | ||
3 | USB | 用于固件升级或日志调试 | |
4 | SIM卡 | 自弹中卡 | |
5 | Reload | 按7秒，用来恢复出厂设置 | |
6 | TX RX GND | 通讯口 | RS232接口 |
A B | RS485接口 |

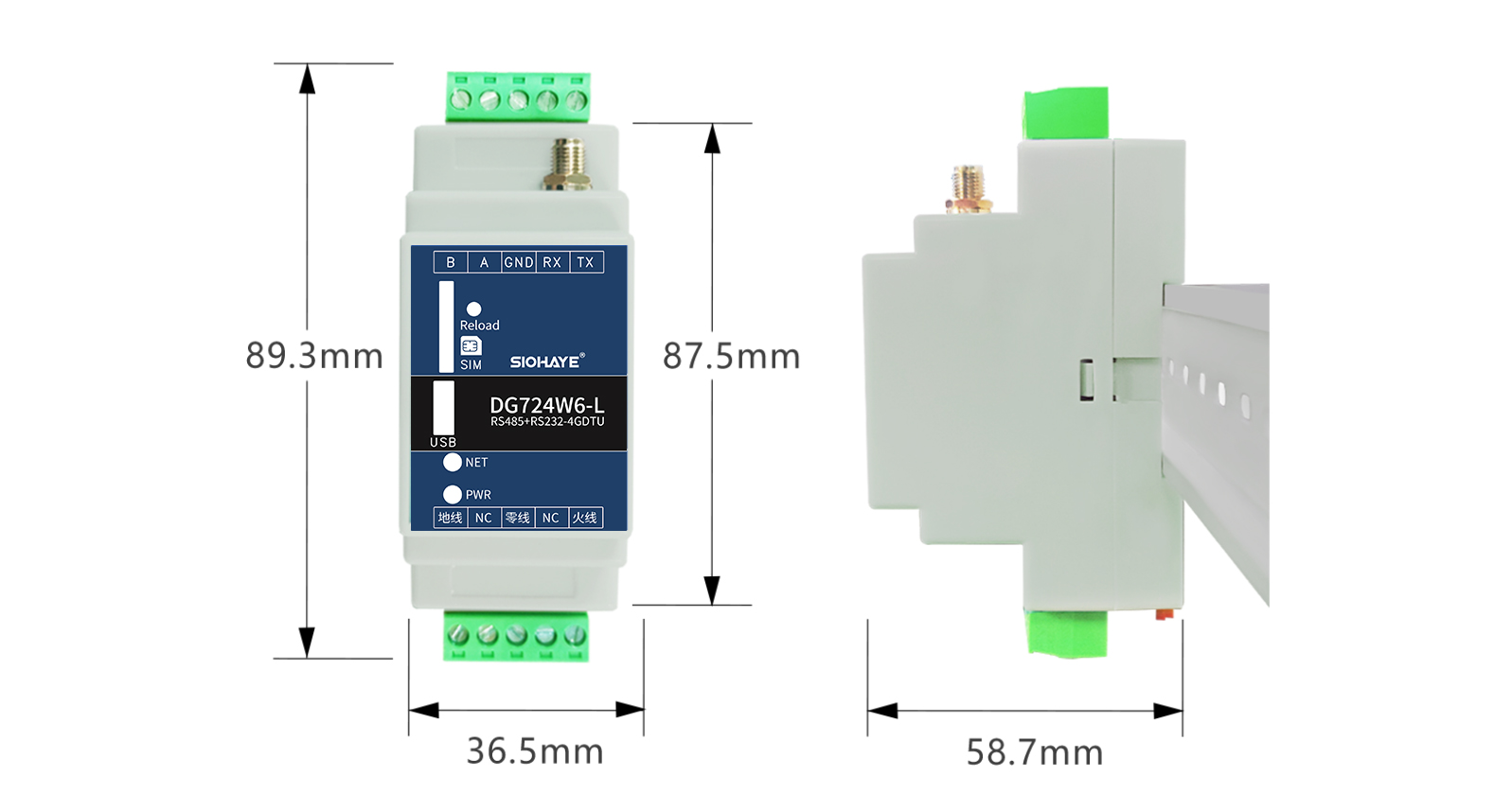

2.3. 硬件尺寸
3. LED状态描述
指示意义 | 现象 | 备注 |
SIM卡不识别 | NET LED 5000ms亮 5000ms灭 | |
SIM卡正常，但注册不了网络 | NET LED 100ms闪烁 | |
注册网络成功，但没连上服务器 | NET LED 500ms慢闪 | 没有任何通道链接服务器 |
成功连上服务器 | NET LED 1000ms慢闪 | 至少有一个通道链接服务器成功 |
4. 测试硬件连接方法

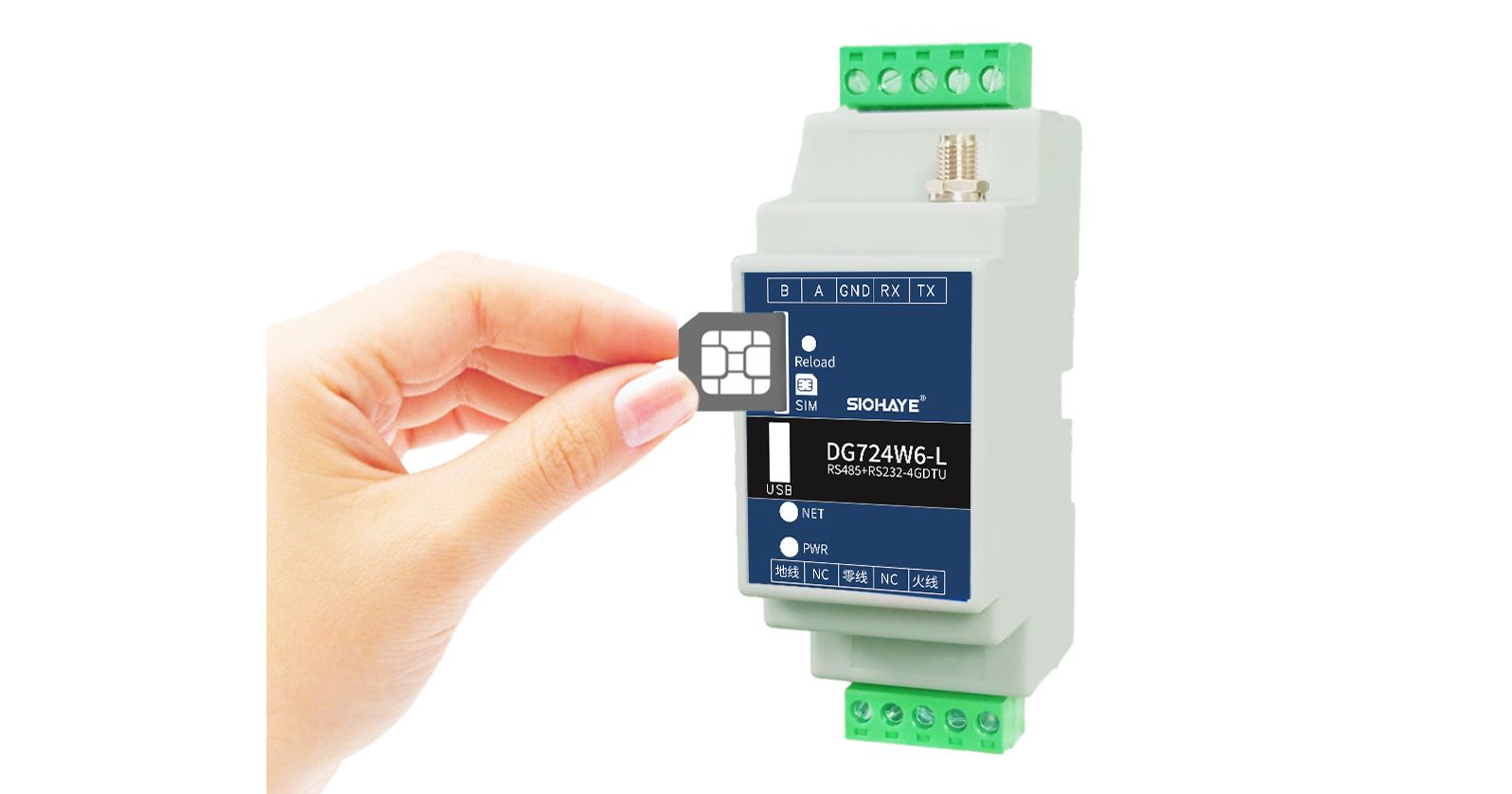

4.1. SIM卡安装方法
