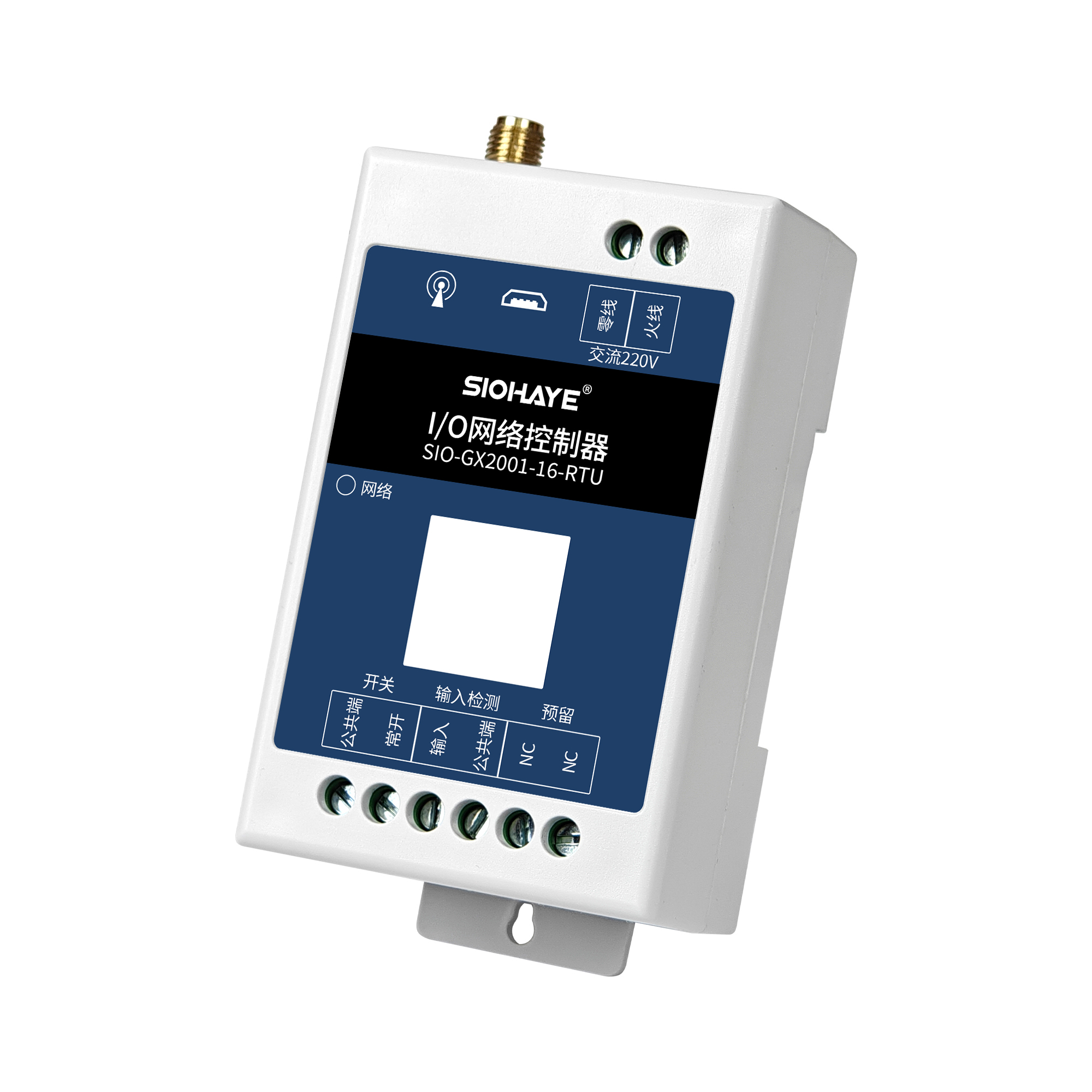

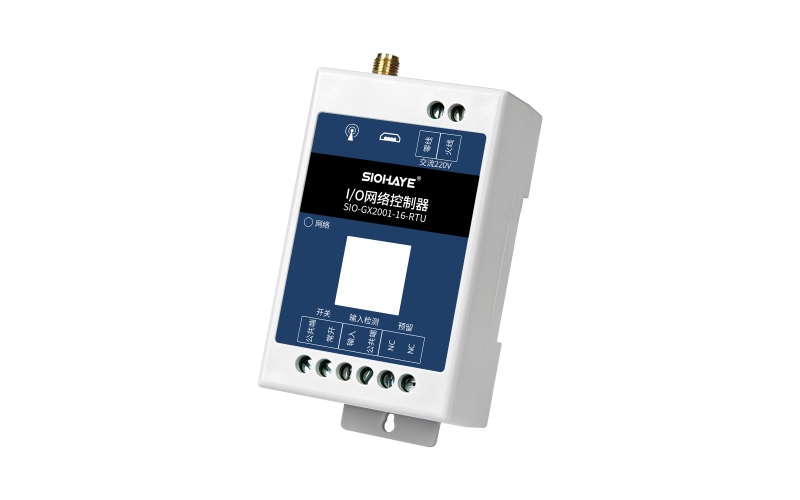

SIO-GX2001-16-RTU
1. 简介
SIO-GX2001-16 RTU版本适合设备控制，状态检测等通过4G网络与服务器通讯的场景，具体功能特点如下。
1) 支持220V电压供电；
2) 支持接触放电±8KV，空气放电±15KV；
3) 工作环境为-35℃~75℃；
4) 支持1路干节点输入检测；
5) 支持1路270VAC/16A继电器控制；
6)支持1路SPK，可以直接驱动8欧2W喇叭，进行TTS播报（需要二次开发或定制固件）；
7) 支持硬件看门狗，运行稳定不死机；
8)支持西奥DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；
9)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；
2. 产品规格
2.1. 硬件参数
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 4G全网通，支持中国移动、联通、电信 |
网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
电源参数 | 交流220V | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
输入 | 1路 | 低电平输入检测 |
输出 | 1路 | 继电器，270VAC 16A/28VDC 16A |
硬件看门狗 | 支持 | 外部硬件看门狗 |
尺寸 | 77*48*32mm | |
安装方式 | 35mm导轨+螺丝定位孔 | |
2.2. 硬件资源介绍
编号 | 标识 | 功能 | 说明 |
1 | L N | 供电电源 | 220V交流供电，L接火线 N接零线 |
2 | SPK+ SPK- | 喇叭 | 可以直接驱动8欧2W喇叭，可以TTS播报 （需要二次开发或定制固件才能使用） |
3 | IN GND | 输入检测 | 默认IN和COM导通，触发 |
4 | NO COM | 2PIN继电器 | 270VAC 16A/28VDC 16A |
5 | NET LED | 系统指示灯 | |
6 | BOOT | 与USB配合用来升级 | |
7 | Reload | 长按7秒，恢复出厂设置 | |
8 | 4G天线 | SMA接口 | |
9 | USB | 固件升级或调试日志 | |
10 | TTL串口 | 产测串口，3.3V电平 | |
11 | 内置SIM卡 | 贴片卡 | |
12 | 外置SIM卡 | 直插自弹卡槽，小卡 |

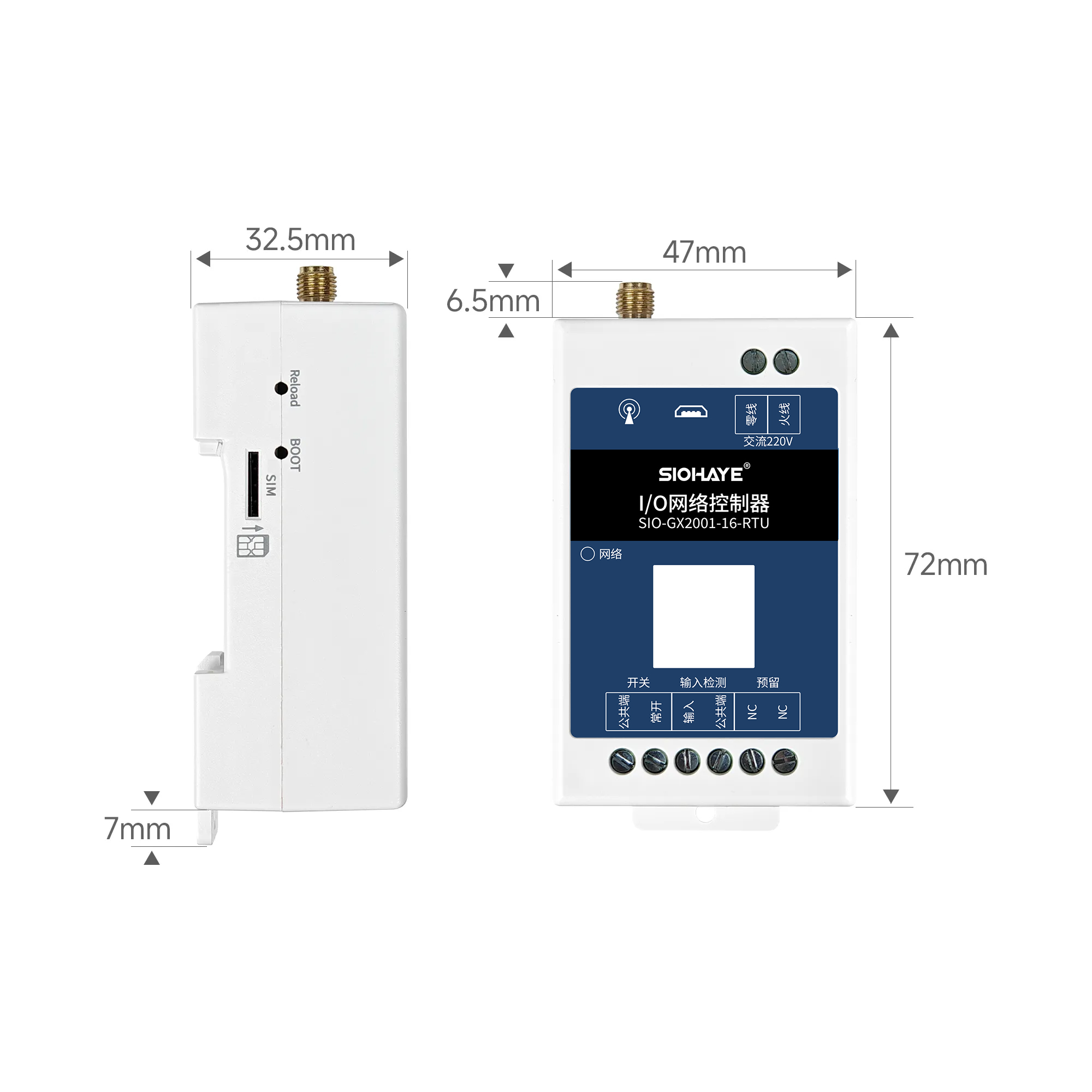

2.3. 硬件尺寸
外壳尺寸
3. LED状态描述
指示意义 | 现象 | 备注 |
SIM卡不识别 | NET LED 5000ms亮 5000ms灭 | |
SIM卡正常，但注册不了网络 | NET LED 100ms闪烁 | |
注册网络成功，但没连上服务器 | NET LED 500ms慢闪 | 没有任何通道链接服务器 |
成功连上服务器 | NET LED 1000ms慢闪 | 至少有一个通道链接服务器成功 |

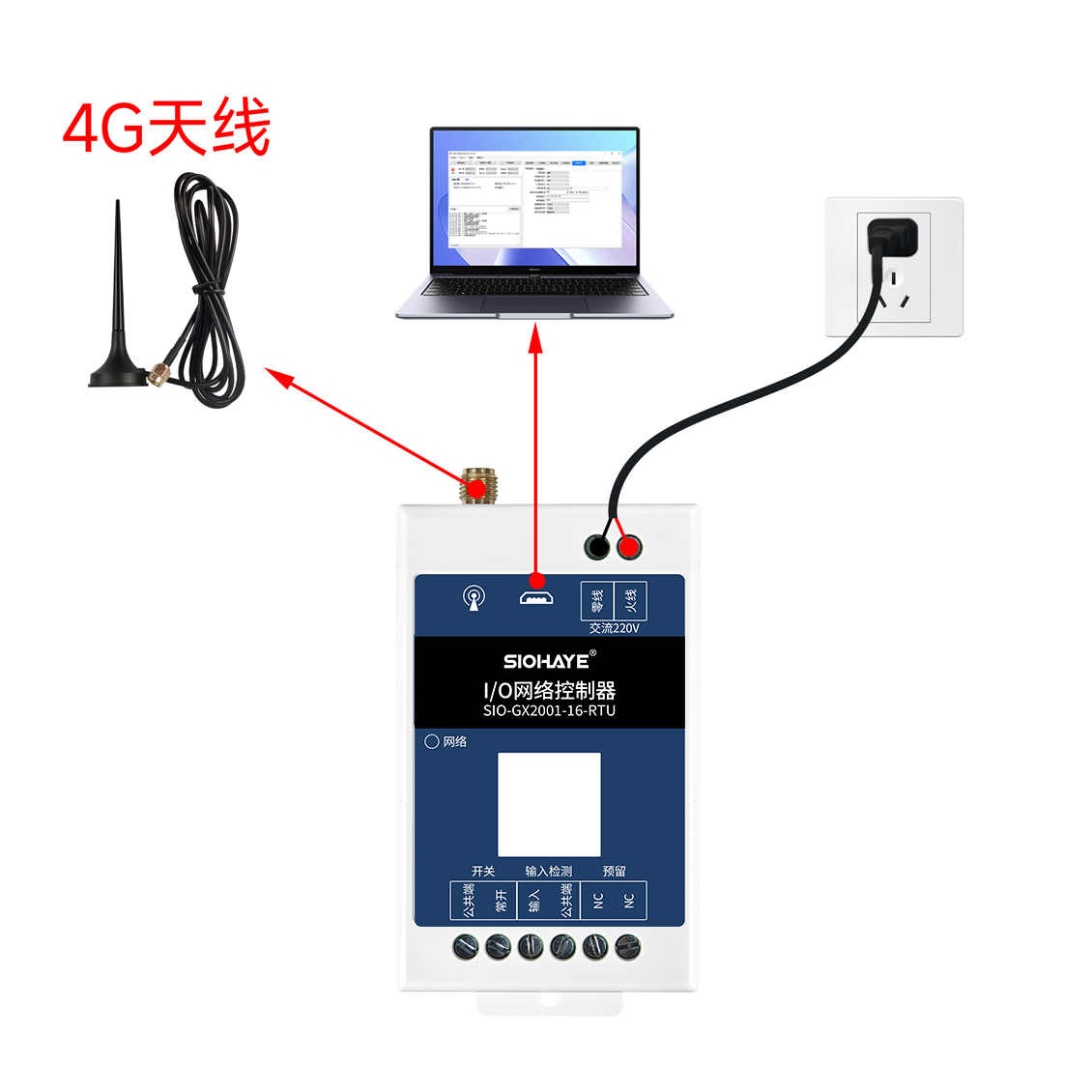

4. 测试硬件连接方法
模块220V供电，用测试服务器测试。
