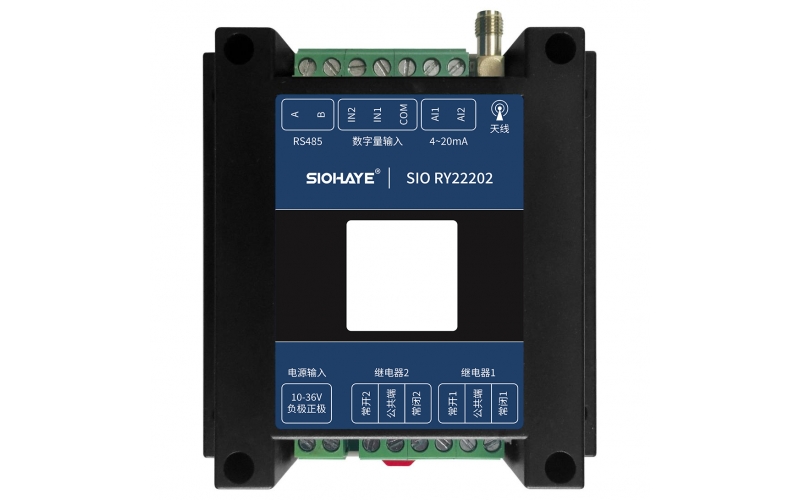

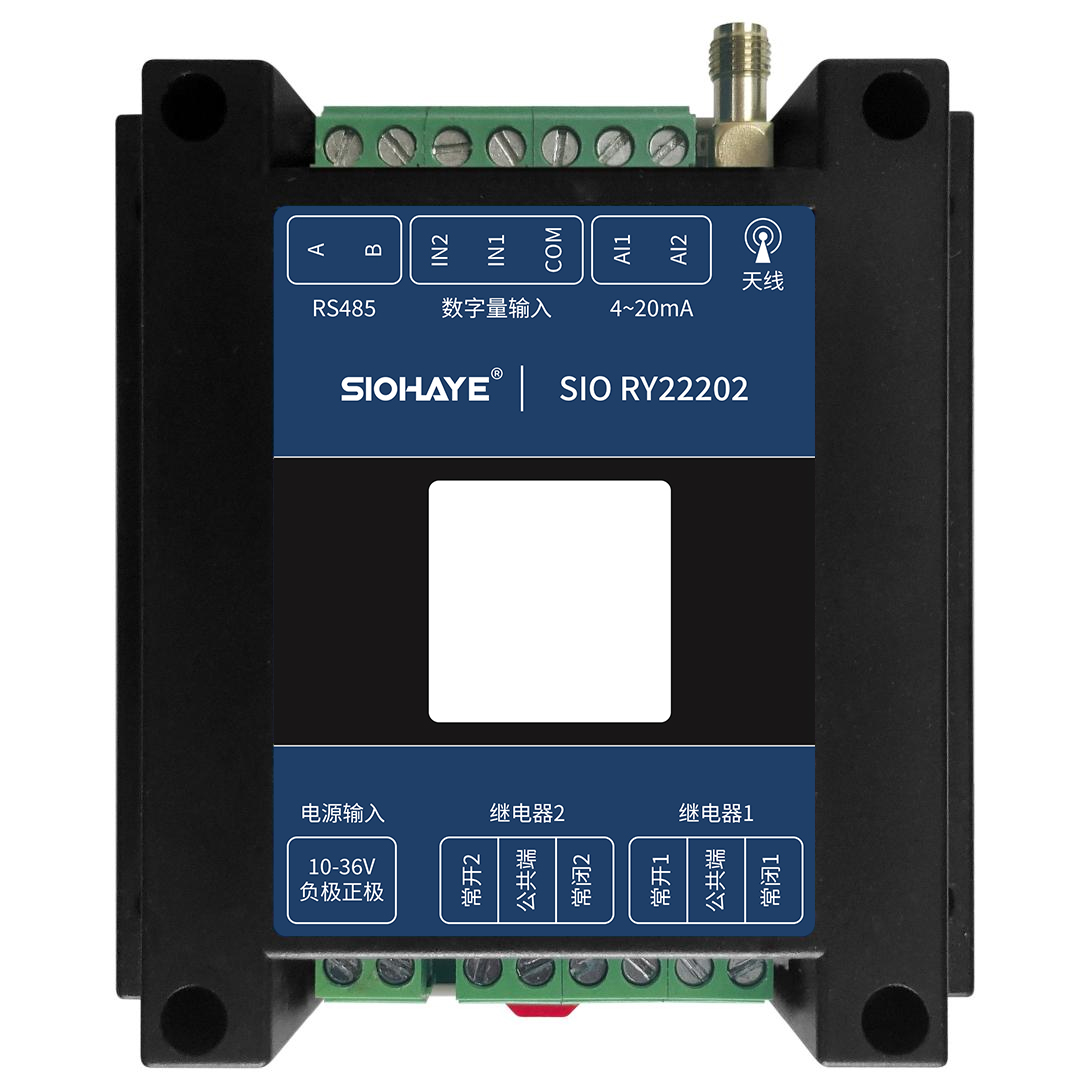

SIO-RY22202
1. 简介
SIO-RY22202版本适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，具体功能特点如下。
1) 支持宽输入电压范围8~36DVC；
2) 支持导轨安装和定位孔安装，外壳阻燃材料；
3) 支持接触放电±8KV，空气放电±15KV；
4) 工作环境为-35℃~75℃；
5) 支持2路250V/10A继电器控制；
6) 支持2路干接点开关量输入检测；
7) 支持1路RS485功能；
8) 支持2路4-20ma电流采集；
9) 支持硬件看门狗，运行稳定不死机；
10)支持西奥DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；
11)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；
12)支持给用户设备进行固件升级。
2. 产品规格
2.1、硬件参数
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 4G全网通，支持中国移动、联通、电信 |
网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
电源参数 | 8~36DVC，10W电源 | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
RS485串口 | 1路 | 1200-230400；数据位:8、7 ；停止位：1、2；校验位：奇、偶、无校验 |
输入 | 2路 | 光耦隔离，干接点输入 |
输出 | 2路 | 继电器，220AVC 10A/30DVC 10A |
ADC | 2路 | 默认支持0~20ma电流采集 可以修改电阻切换电压采集 |
硬件看门狗 | 支持 | 外部硬件看门狗 |
尺寸 | 90*90*40mm | |
安装方式 | 35mm导轨安装和M3螺丝安装 | |

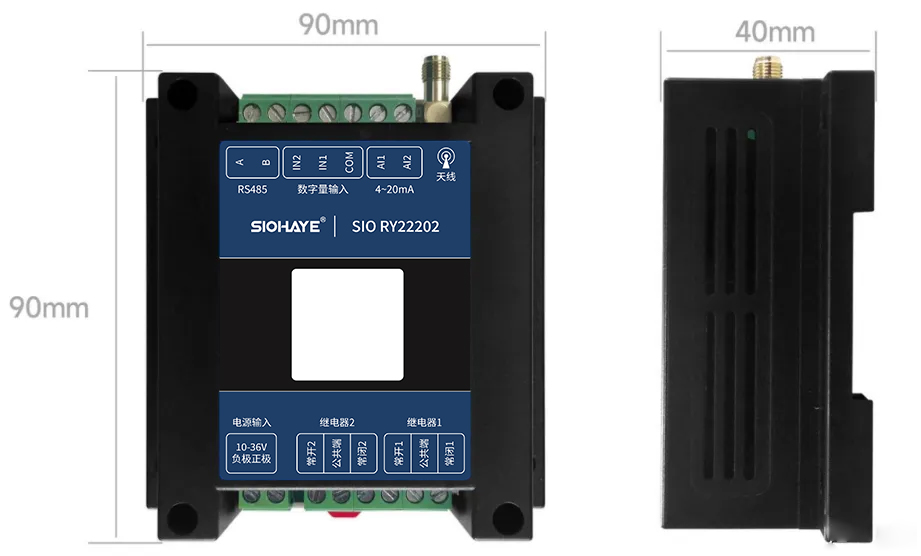

２.2、硬件尺寸
外壳尺寸
3. LED状态描述
指示意义 | 现象 | 备注 |
SIM卡不识别 | NET LED 5000ms亮 5000ms灭 | |
SIM卡正常，但注册不了网络 | NET LED 100ms闪烁 | |
注册网络成功，但没连上服务器 | NET LED 500ms慢闪 | 没有任何通道链接服务器 |
成功连上服务器 | NET LED 1000ms慢闪 | 至少有一个通道链接服务器成功 |
