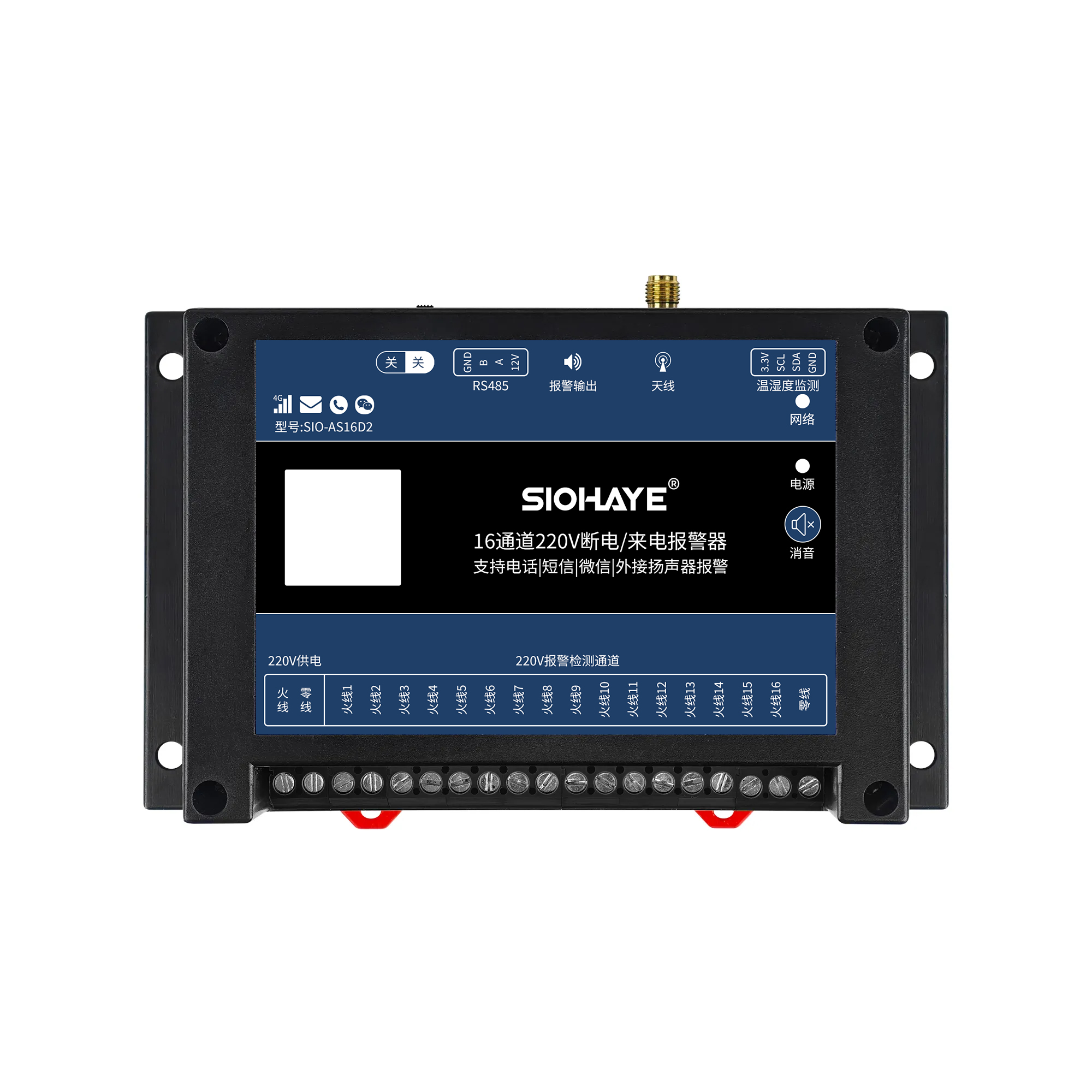

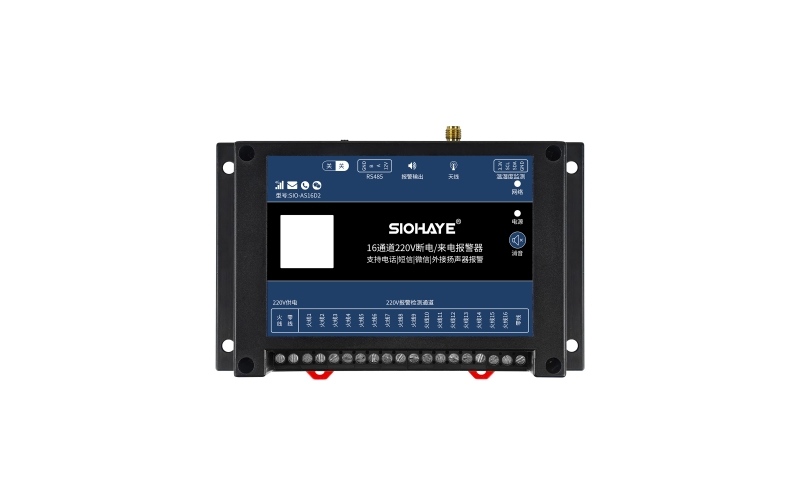

SIO-AS16D2
1. 产品简介
SIO-AS16D2 是本公司自主研发的 220VAC 断电来电 或 380V 缺相报警器，支持微信、电话、短信多种报警方式，能够及时的监控用户系统的实时运行情况，及时发现潜在的异常情况，避免造成不必要的损失。
本产品仅可作为辅助类产品使用，不可作为用户绝对依赖品使用，不保证 100%可靠，用户还需要对自己设备负有监管责任，设备工作中（包括不限于地震、火灾、洪水、反恐、疫情、电信运营商政策、政府政策、当地运营商基站网络维护或故障不可用等）不可控因素都会影响设备正常工作，对此产生的后果厂家不对此承担任何负责。
功能特点:
支持 220VAC 或 380VAC 交流电供电；
支持导轨安装和定位孔安装，外壳阻燃材料；
支持接触放电±8KV，空气放电±15KV；
工作环境为 -20℃~60℃；
支持设备供电断电、来电报警提醒功能；
支持 380VAC 缺相检测，三相四线支持 5路, 三相三线支持 1路；
支持 16 路 220VAC 交流电断电来电报警检测；
支持 1 路温湿度检测，支持温湿度报警；
支持外接 1 路 12V 报警高音喇叭输出；
支持多种报警方式（微信、电话、短信）；
支持多种报警次数设置（无限报警、1 次报警、2 次报警、3 次报警）；
支持多人同时接收报警信息，最大支持 10 个联系人；
支持多种 SMA 接口的外置天线，信号不好的地方也能用；
支持标签 logo 定制服务；
支持二次开发定制。

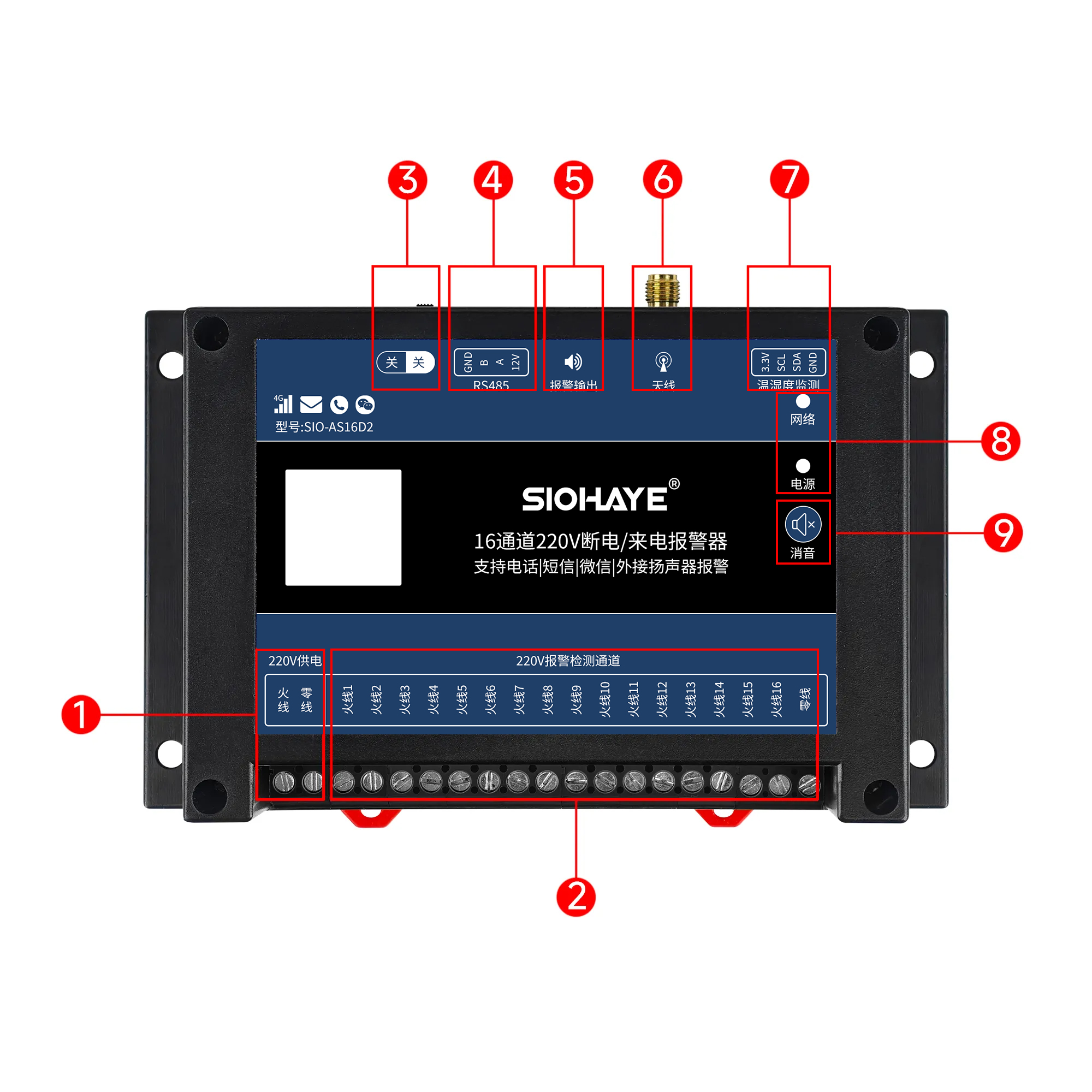

2. 硬件介绍
编号 | 功能 | 详细说明 |
1 | 设备供电 | 220VAC 或 380VAC 交流电设备供电接线区 |
2 | 输入通道 | 16 通道 220VAC 交流电断电来电检测通道 |
3 | 设备开关 | 使用时开关必须打开设备才能正常工作 |
4 | RS485 | 预留接口，该接口未对外公开使用，12VDC 也未对外公开使用 |
5 | 报警输出 | 可外接 12VDC 声光喇叭，报警时会输出 12V 电压 |
6 | 4G天线 | 4G 网络信号接收天线 |
7 | IIC通讯 | 该接口用于接 SHT30/SHT40 温湿度传感器使用, 不支持其它类型传感器 |
8 | 设备指示灯 | 电源灯：设备上电后指示灯常亮 网络灯：会自动闪烁，不同的闪烁频率代表不同的工作状态 |
9 | 消音按键 | 按下会消除本次已触发的远程报警通知（微信/短信/电话）并且同时会关闭报警输出通道的 12VDC 电压输出 |
3. 硬件参数
主要参数 | 详细说明 |
工作电压 | 交流 220VAC 或 380VAC |
4G 网络制式 | 4G 全网通，支持移动、联通、电信、广电 |
4G 网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 |
SIM 卡 | 内置贴片 SIM 卡，不用插外置卡，有外置卡槽 |
输入通道 | 16 通道 220VAC 断电来电检测 |
温湿度监测 | 1 路外接 SHT30/SHT40 温湿度检测 |
报警输出 | 报警时可输出 12V 电压，可外接高音喇叭 |
内置锂电池 | 3.7V 900mAh |
控制方式 | 4G 网络控制、不限制距离 |
射频接口 | 4G 天线使用 SMA 接口 |
断电检测 | 支持设备供电 断电报警，来电报警 |
固件升级 | 支持远程 OTA 升级 |
工作湿度 | 0%~95%RH |
存储温度 | -20℃ ~+60℃ |
工作温度 | -20℃ ~+60℃ |
产品尺寸 | 145 x 90 x 40mm |
安装方式 | 导轨或者定位孔安装 |
4. 指示灯状态
指示意义 | 现象 |
正常供电 | 电源灯上电常亮 |
设备出厂未初始化 | 网络灯 3000ms 亮，3000ms 灭 （出现此情况联系销售处理） |
SIM 卡不识别 | 网络灯 5000ms 亮，5000ms 灭 |
SIM 卡正常，但注册不了网络 | 网络灯 100ms 亮，100ms 灭 |
注册网络成功，但是链接不上服务器 | 网络灯 500ms 亮，500ms 灭 |
成功连接上服务器，表示设备运行正常 | 网络灯 1500ms 亮，1500ms 灭 |

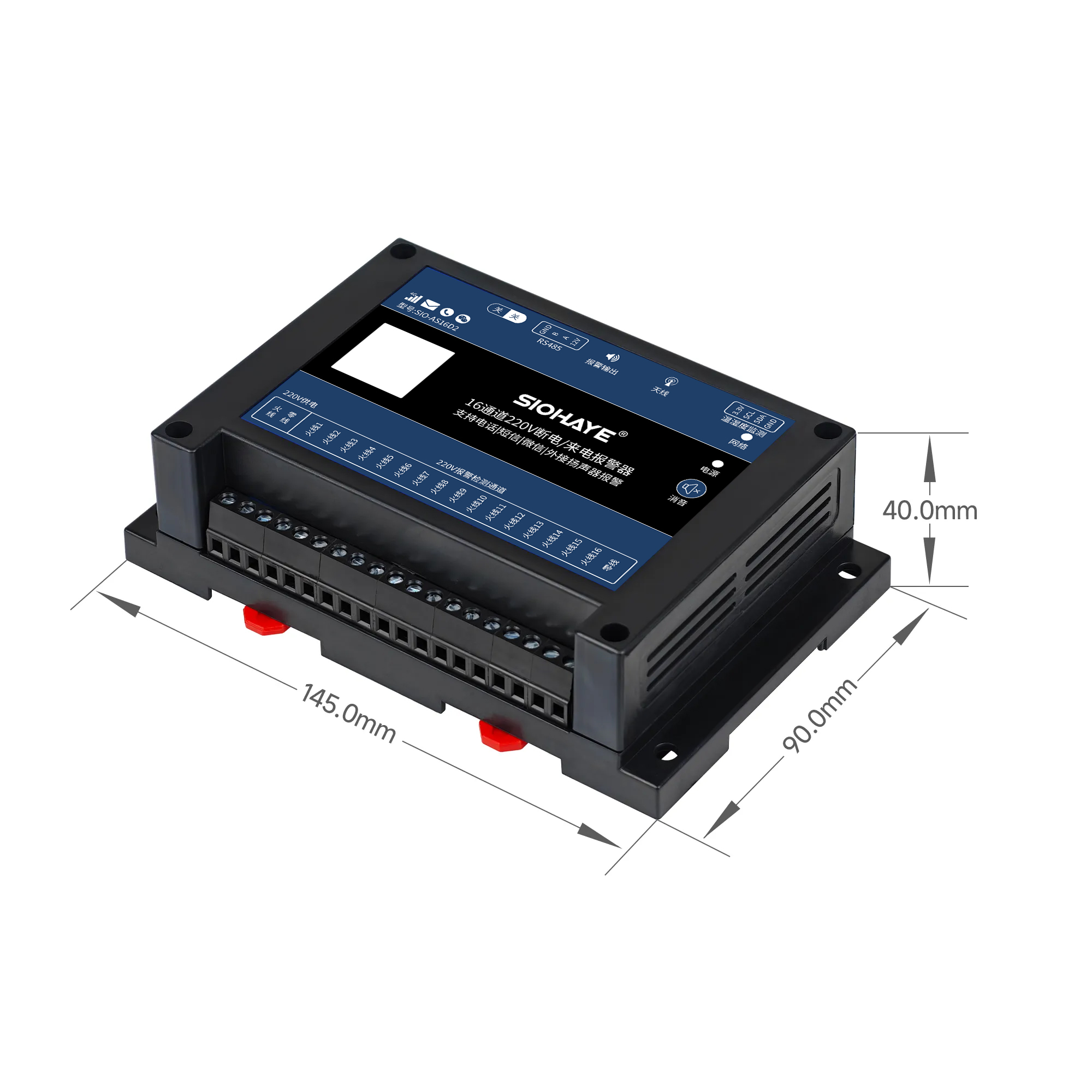

5. 产品尺寸

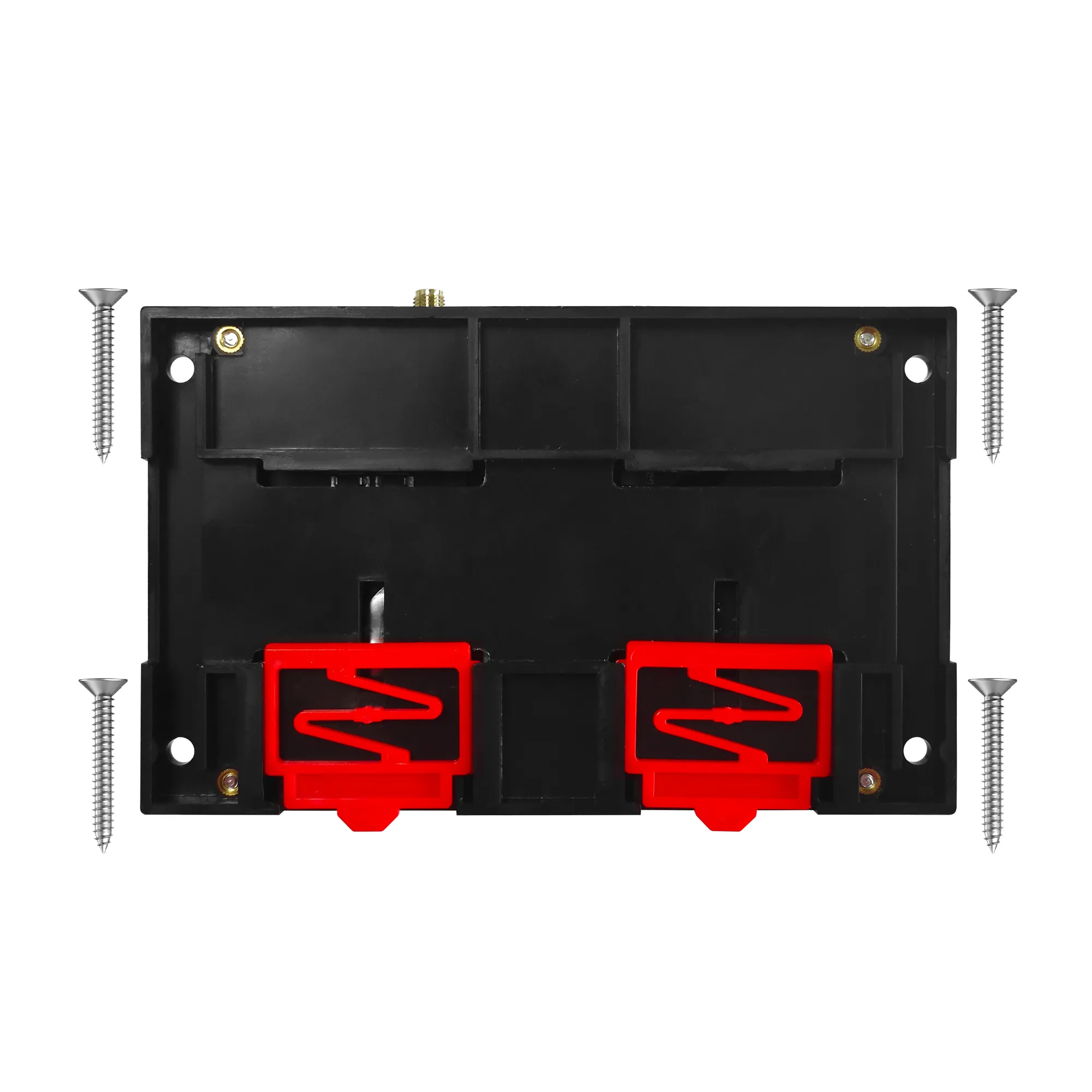

6. 设备安装固定

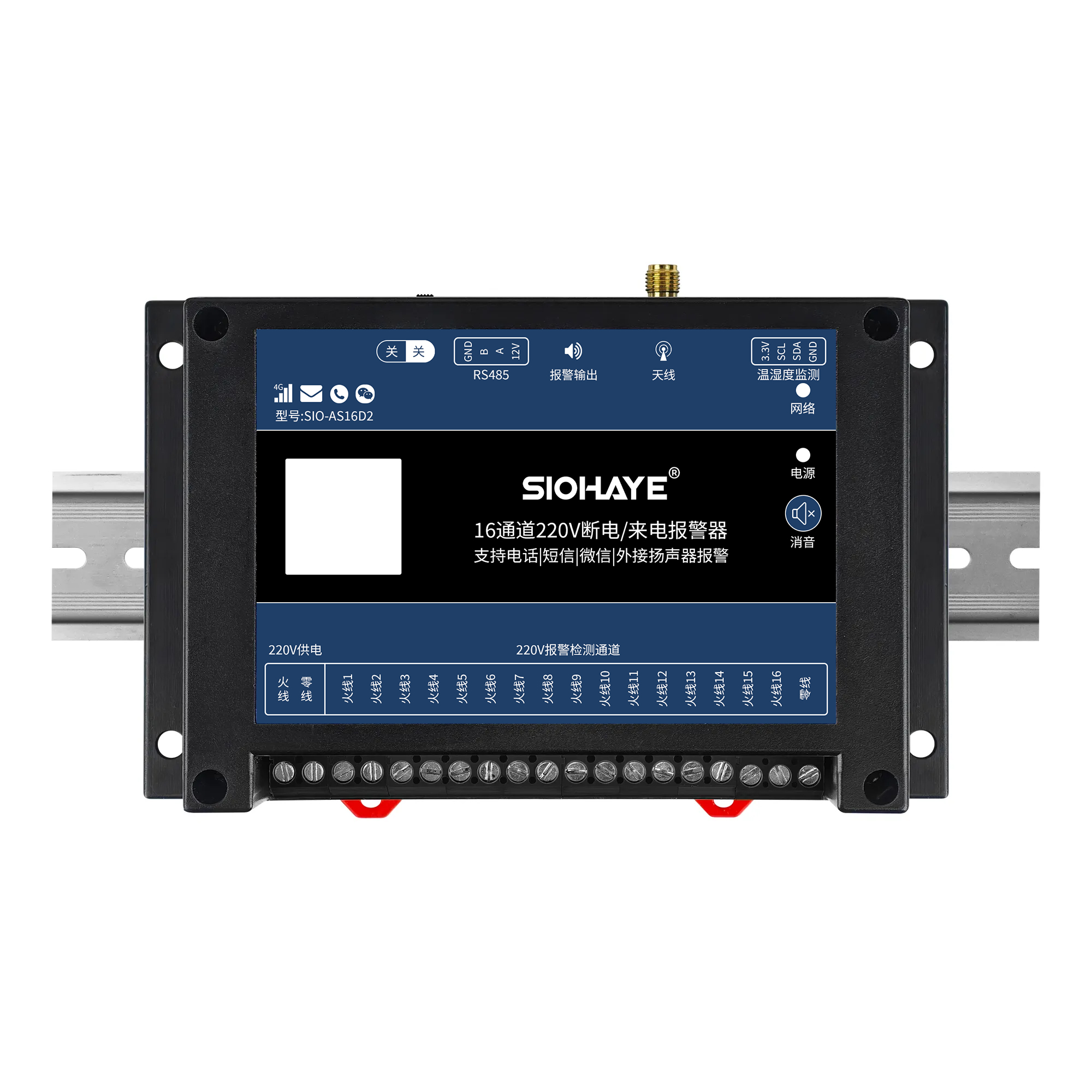

设备安装可以用标准的 35mm 导轨安装和 M3 螺丝固定
7. 产品接线方法

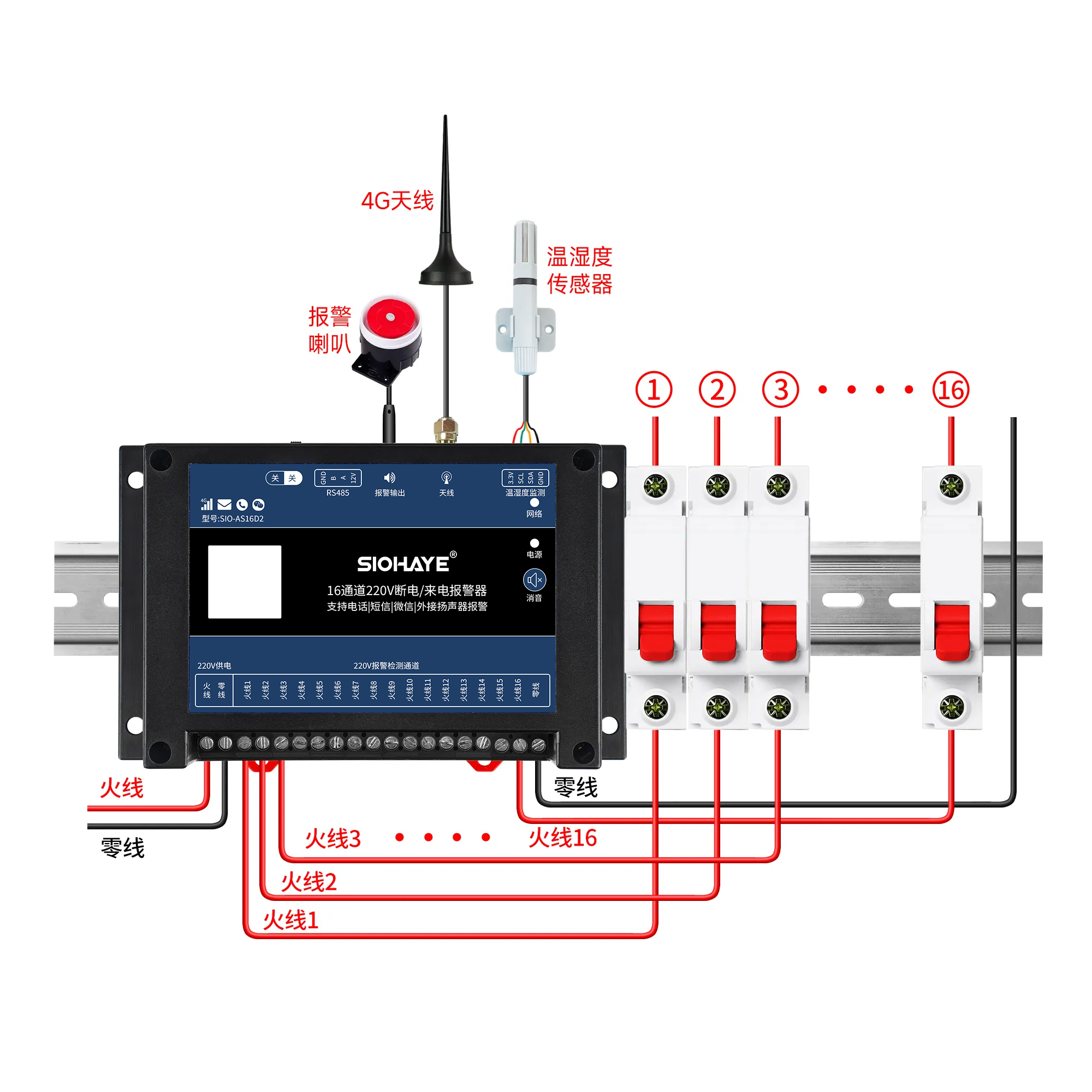

一、检测 220V 设备断电来电检测

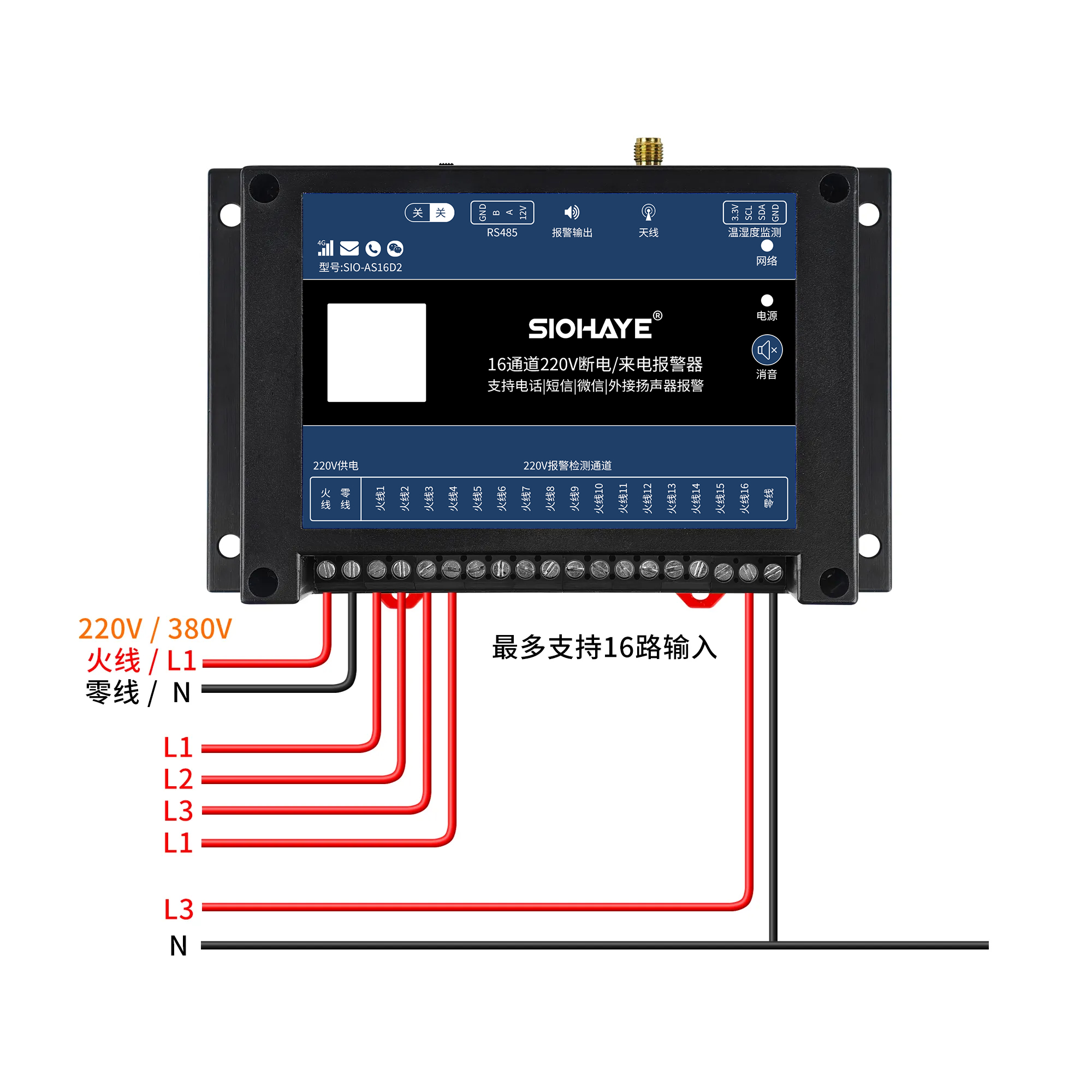

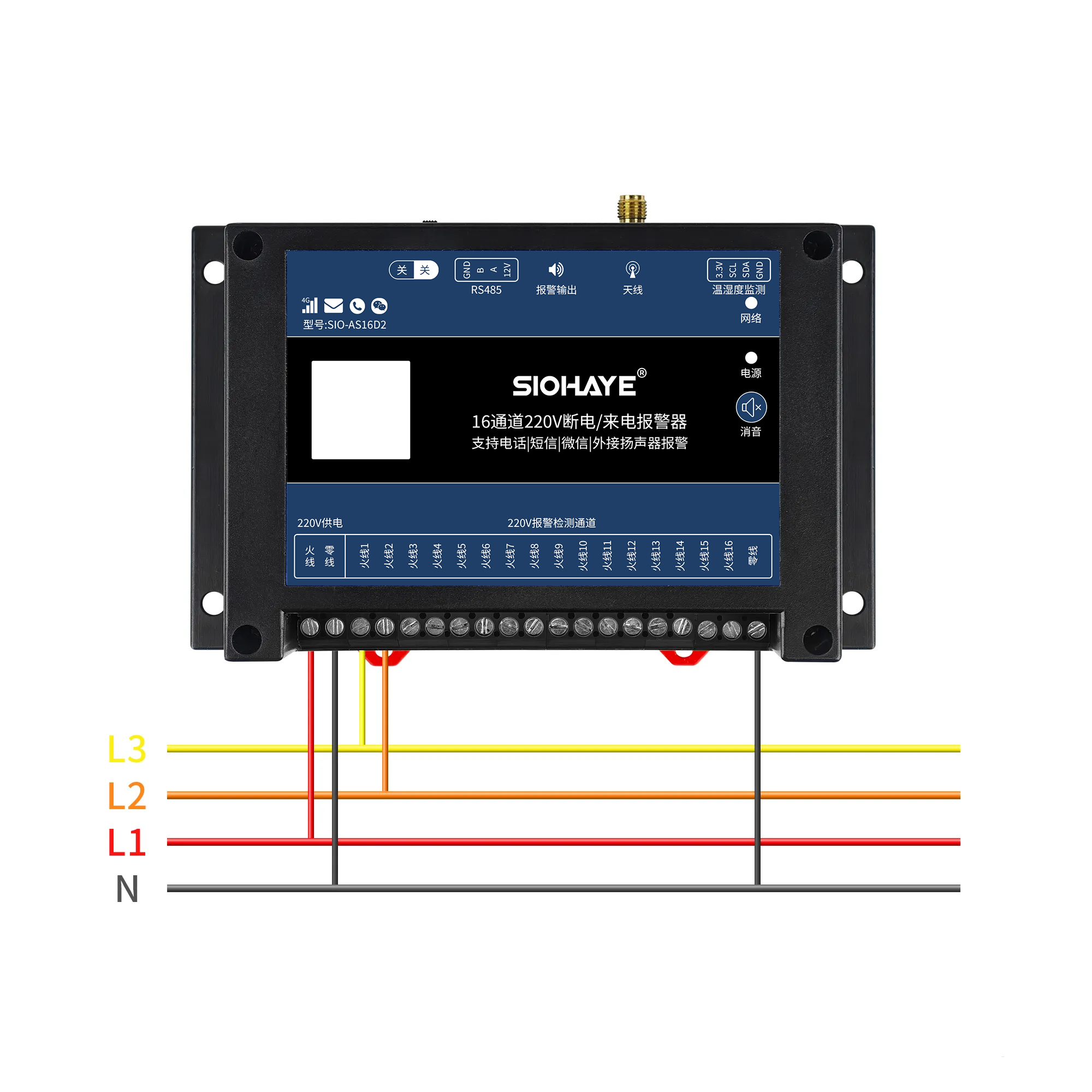

四、多路缺相检测 380V 三相四线
供电和检测通道接线可以分开，设备供电可以使用 220V 或者 380V 供电
