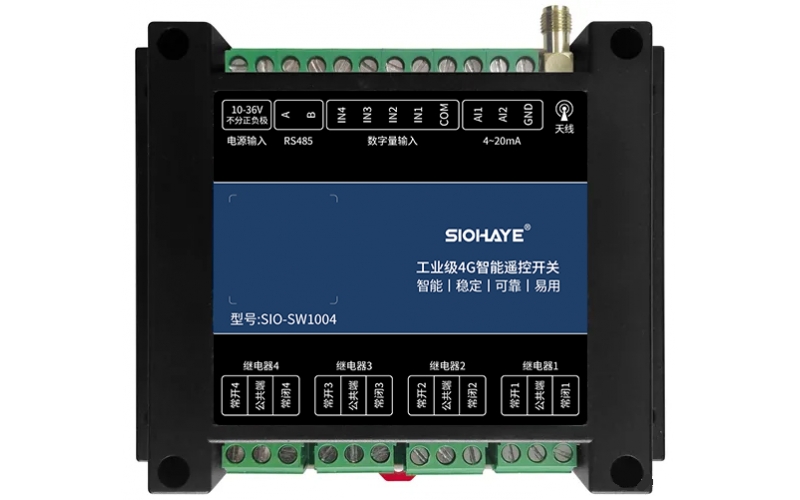

SIO-SW1004
1. 产品简介
SIO-SW1004 是本公司自主研发的远程遥控开关。支持4G网络能够实现远程控制功能。支持自动、任务、定时任务、输入联动等高级功能，设备支持标签定制，硬件定制，APP私有化部署等高级方案。
功能特点:
支持宽输入电压范围 8~24VAC 10~36VDC；
支持导轨安装和定位孔安装，外壳阻燃材料；
支持接触放电±8KV，空气放电±15KV；
工作环境为 -35℃~75℃；
支持 4 路250V/10A继电器控制；
支持 4 路干接点开关量输入检测，可用于输入报警检测；
支持 2 路 4-20mA 模拟量电流检测，支持报警检测；
支持多种报警方式（微信、电话、短信）；
支持自锁、互锁、点动模式；
支持自动、任务、定时任务、输入联动控制；
内置看门狗，保证设备运行稳定不死机，
支持标签logo定制服务；
支持二次开发定制。

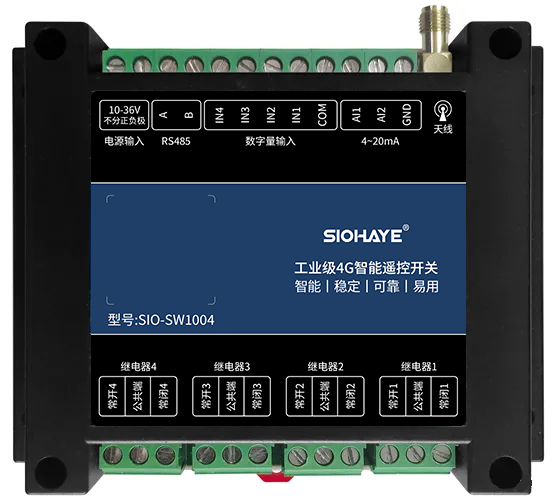

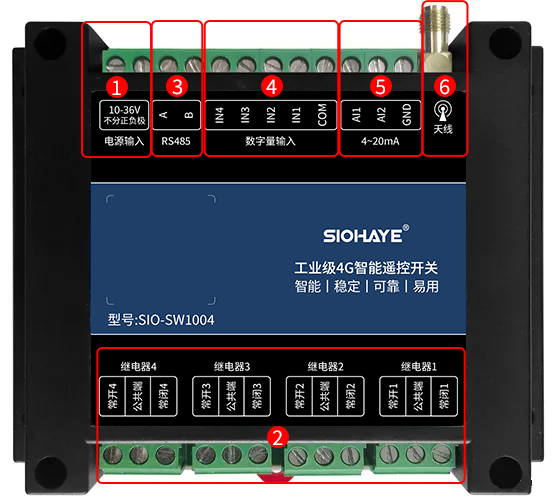

2. 产品硬件介绍
编号 | 功能 | 详细说明 |
1 | 供电电源 | 电源线接线区域，不区分正负极 |
2 | 继电器开关 | 继电器开关的接线区域 |
3 | RS485接口 | 暂未对外开放使用 |
4 | 输入通道 | 检测开关量输入信号 |
5 | 4-20mA 电流通道 | 检测模拟量输入信号 |
6 | 4G天线 | 4G网络信号接收天线 |
一、硬件参数
主要参数 | 详细说明 |
工作电压 | 支持宽输入电压范围 8-24VAC / 10-36VDC 有防插反保护 |
4G网络制式 | 4G全网通，支持移动、联通、电信、广电 |
4G网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 |
SIM卡 | 内置贴片SIM卡，不用插外置卡，有外置卡槽 |
输入通道 | 4路、开关量：干接点，可配置为输入报警检测通道进行使用 |
电流通道 | 2路、可检测 4-20mA 模拟量输入信号 |
开关参数 | 4路、继电器控制 10A 250VAC、15A 125VAC、10A 28VDC，电气寿命10万次 220V感性负载1400W、220V阻性负载2200W 需要控制更大功率设备，请外加接触器控制 |
控制方式 | 4G网络控制、不限制距离 |
工作模式 | 自锁、互锁、点动 |
特色功能 | 支持自动、任务、定时任务、输入联动控制 |
射频接口 | 4G天线均使用SMA接口 |
静电保护 | 接触±8KV，空气±15KV |
固件升级 | 支持远程OTA升级 |
工作湿度 | 5%~95%RH (无凝露) |
存储温度 | -40℃ ~+85℃ |
工作温度 | -35℃ ~+75℃ |
产品尺寸 | 115 x 90 x 40mm |
安装方式 | 导轨或者定位孔安装 |
二、出厂参数
主要参数 | 详细说明 |
SIM卡 | 内置贴片SIM卡，不用插外置卡 |
输入通道 | 断开状态 |
开关通道 | 关闭状态 |
工作模式 | 自锁 |
4G控制 | 启用 |
任务 | 有演示任务（全关、全开、闪烁、流水） |
自动 | 有演示自动（定时闪烁、定时流水、IN1接通闪烁） 自动默认处于关闭状态，需要用户手动打开才能运行 |
三、指示灯状态
指示意义 | 现象 |
指示灯（OUT1、OUT2、OUT3、OUT4） 分别对应（继电器1、继电器2、继电器3、继电器4） | 当对应的继电器打开时指示灯亮起，继电器关闭指示灯熄灭 |
SIM卡不识别 | NET灯5000ms亮，5000ms 灭 |
SIM卡正常，但注册不了网络 | NET灯100ms亮，100ms 灭 |
注册网络成功，但是链接不上服务器 | NET灯500ms亮，500ms 灭 |
获取授权失败 | NET灯3000ms亮，3000ms 灭 |
成功连接上服务器，表示设备运行正常 | NET灯1500ms亮，1500ms 灭 |
温情提示：由于本产品设计的指示灯在产品内部，观察起来不是很容易，通常需要拆开外壳或通过产品侧面4G天线位置往产品内部看才能观察到指示灯，指示灯在产品内部的排列顺序分别为（NET、OUT1、OUT2、OUT3、OUT4） | |
3. 产品尺寸和安装

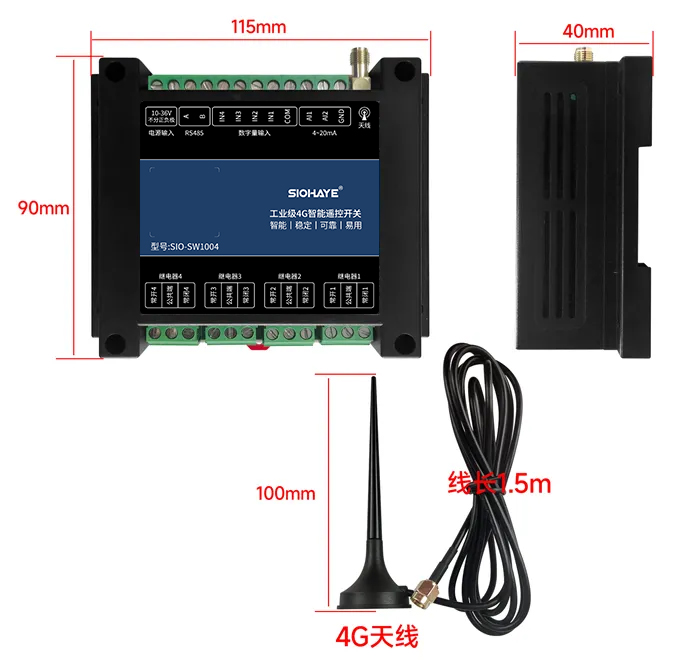

一、产品尺寸

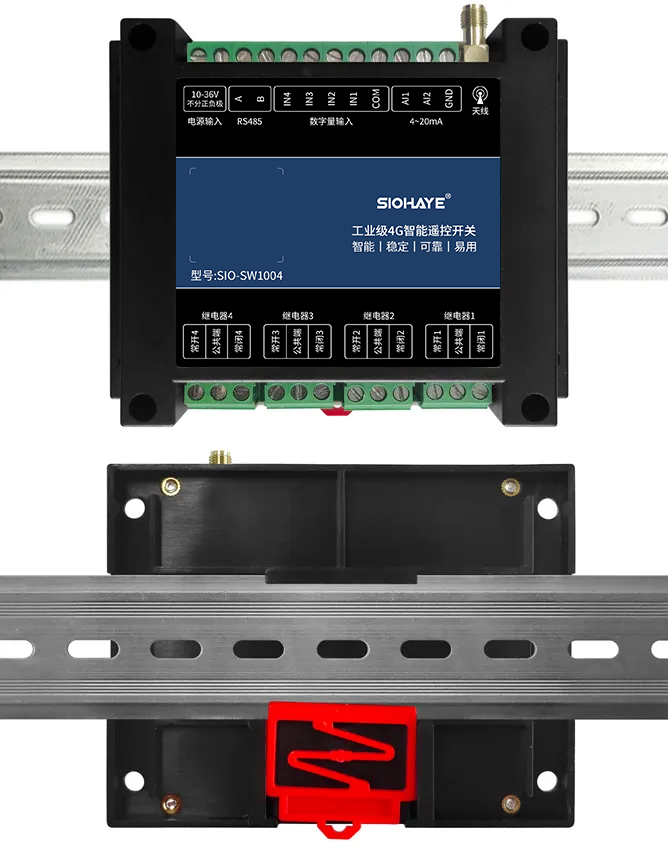

二、设备安装固定
设备安装可以用标准的35mm 导轨安装和M3螺丝固定
4. 产品接线方法

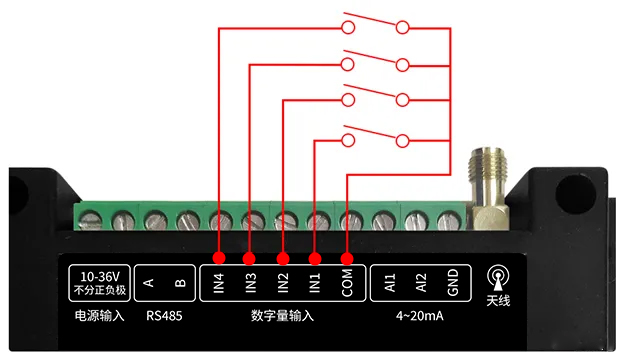

一、开关量信号输入检测接线图

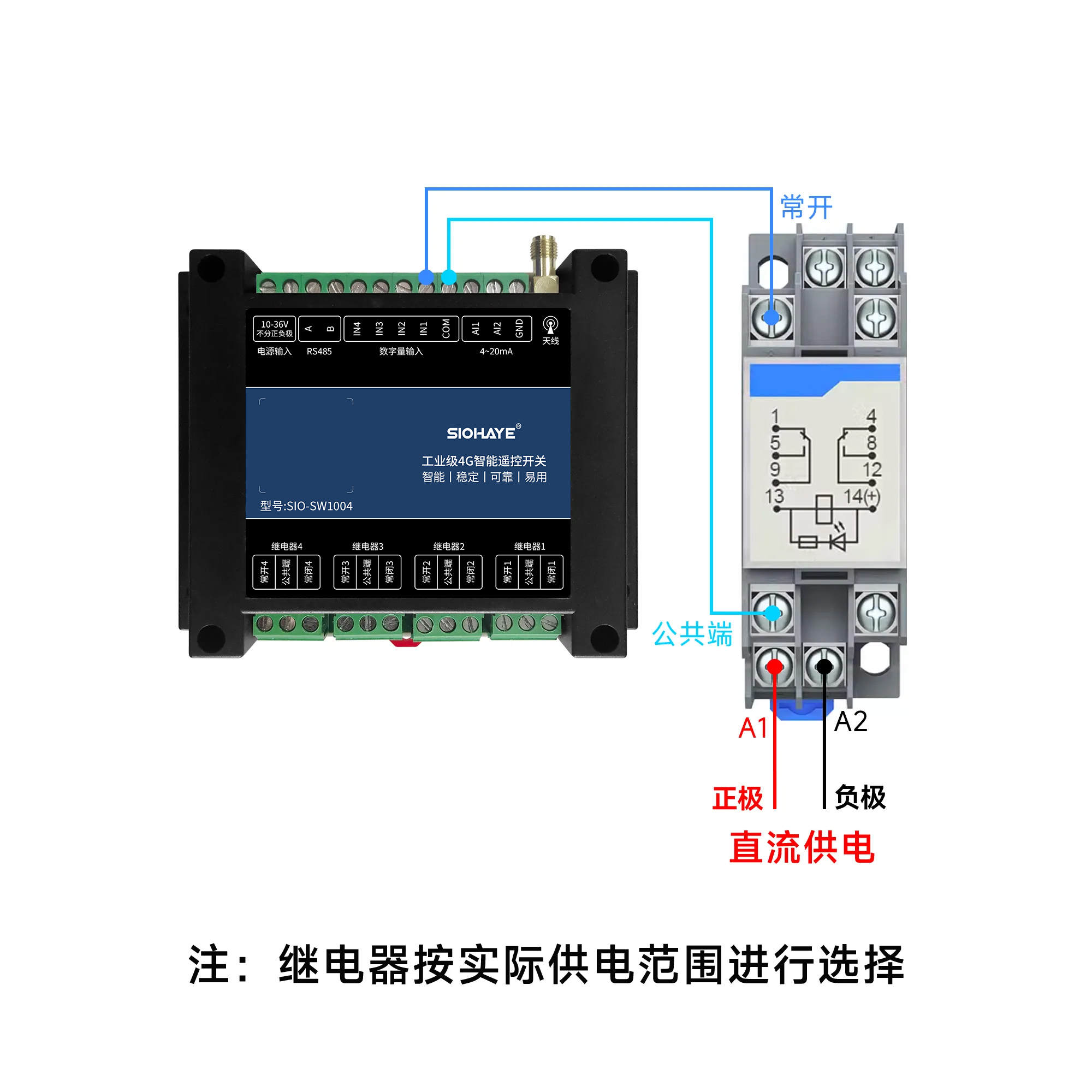

二、开关量信号输入检测外部设备信号

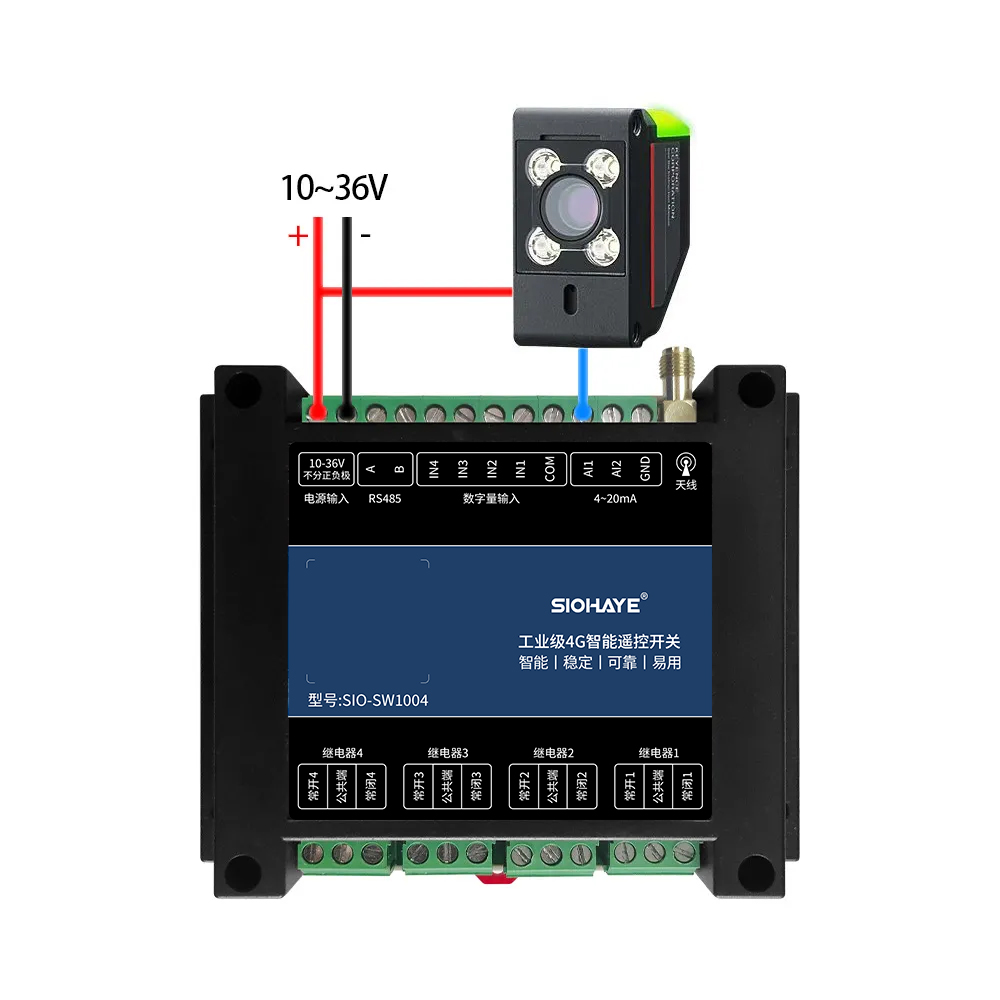

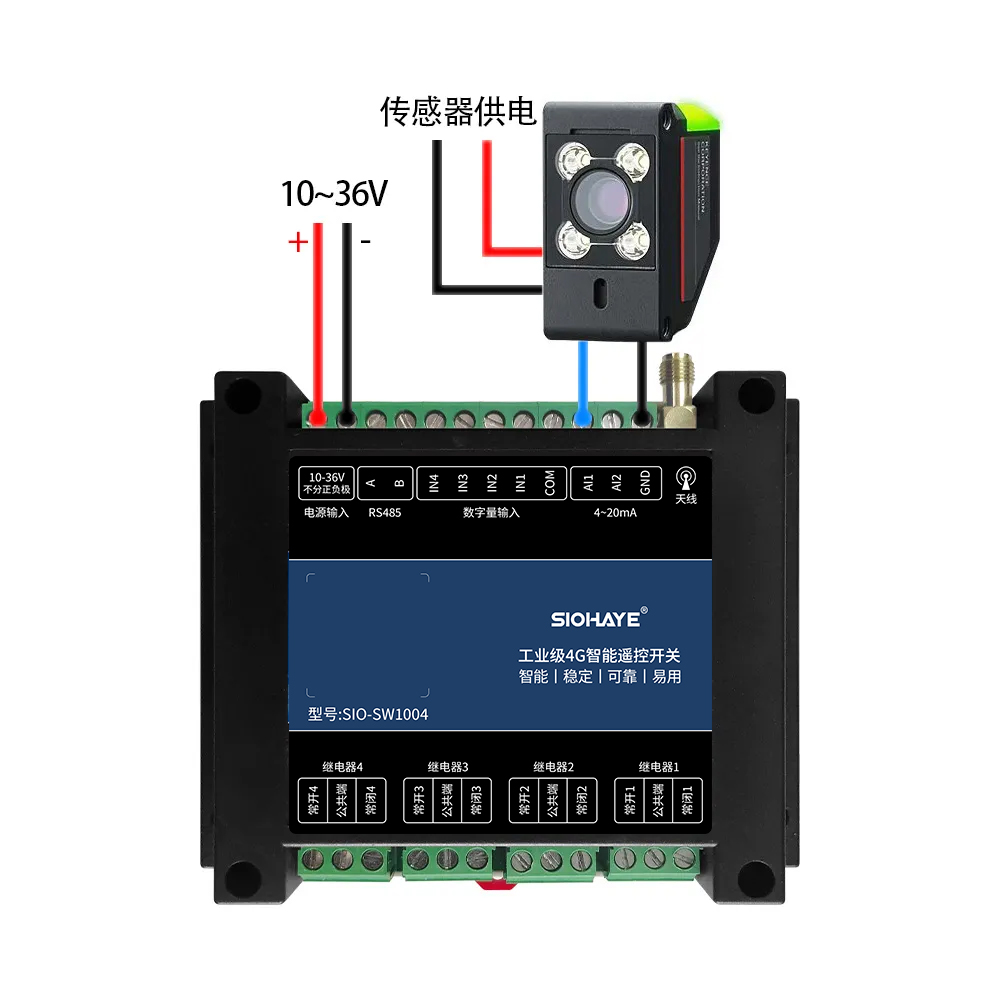

三、模拟量 4-20mA 输入检测接线图（两线制）

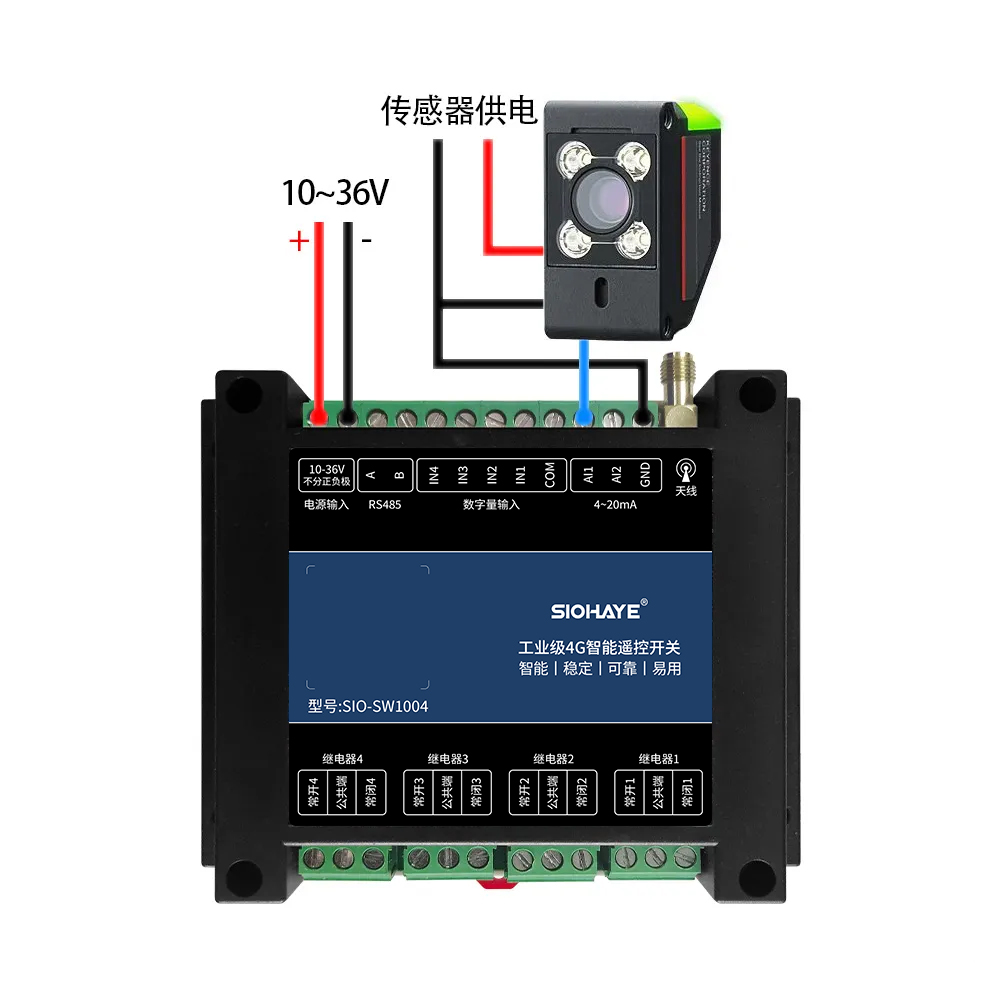

四、模拟量 4-20mA 输入检测接线图（三线制）
五、模拟量 4-20mA 输入检测接线图（四线制）

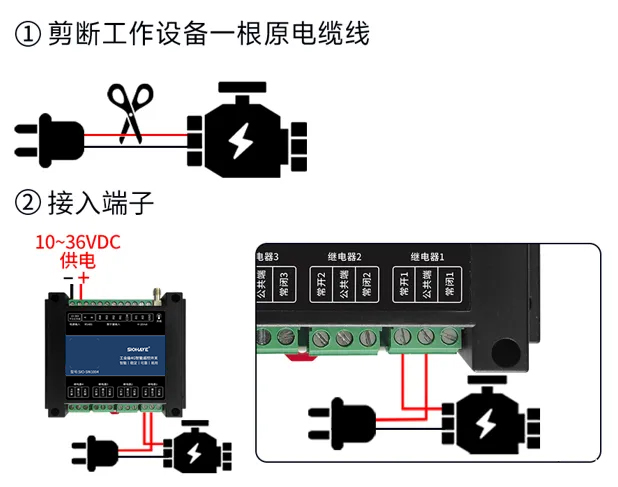

六、设备改装接入智能开关接线图

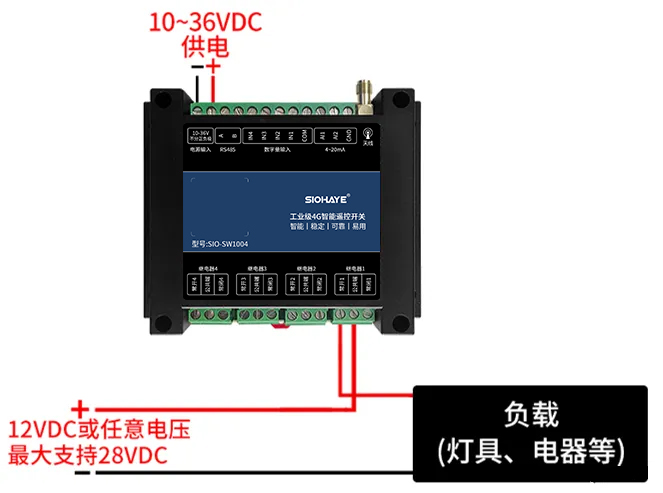

七、控制直流设备接线图

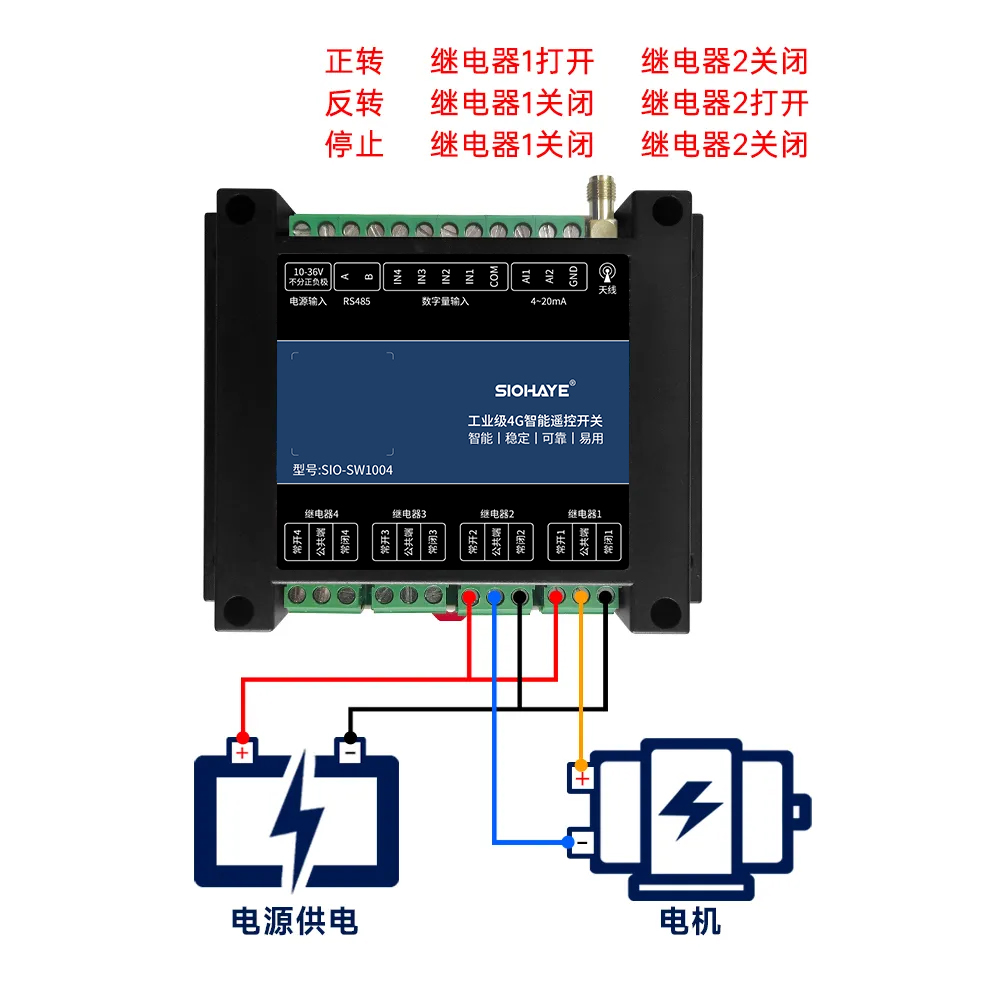

八、控制直流电机(正转/反转/停止)接线图

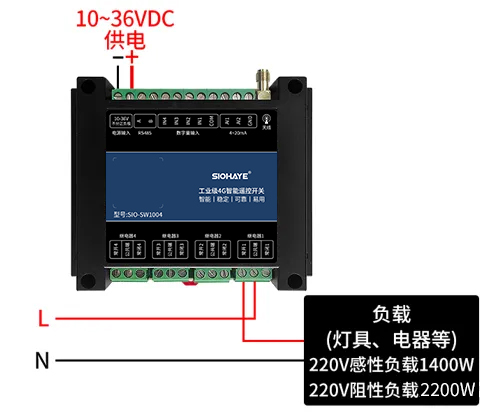

九、控制交流220V设备接线图

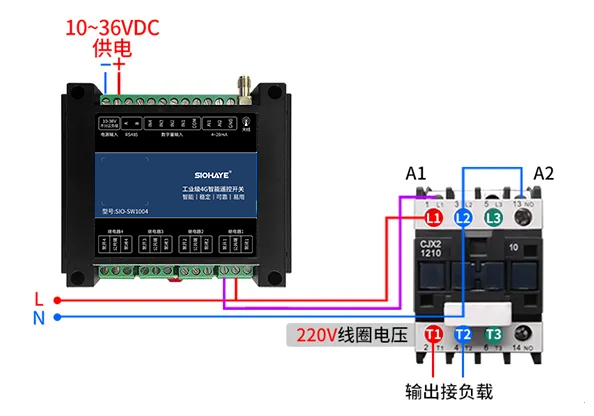

十、使用接触器控制220V大功率设备
