SIO-SW3104
1. 产品简介
SIO-SW3104 是本公司自主研发的远程遥控开关。支持4G网络和本地433遥控器2种方式控制。能够实现远程控制，遥控器控制，本地按键控制。支持自动、任务、定时任务、输入联动、断电报警等高级功能，设备支持标签定制，硬件定制，APP私有化部署等高级方案。
功能特点:
支持超宽输入电压范围 85~528VAC 100~745VDC；
支持导轨安装和定位孔安装，外壳阻燃材料；
支持接触放电±8KV，空气放电±15KV；
工作环境为 -35℃~65℃；
支持4路220V/30A继电器控制；
支持4路干接点开关量输入检测，可用于输入报警检测；
支持多种控制方式（微信小程序、433遥控器(最多支持50个遥控器控制)、本地按键）；
支持自锁、互锁、点动模式；
支持断电、来电报警功能，可以使用（微信、短信、电话）接收报警通知；
支持自动、任务、定时任务、输入联动控制；
内置看门狗，保证设备运行稳定不死机，
支持本地RTC时钟，离线也能定时控制；
支持标签logo定制服务；
支持二次开发定制。

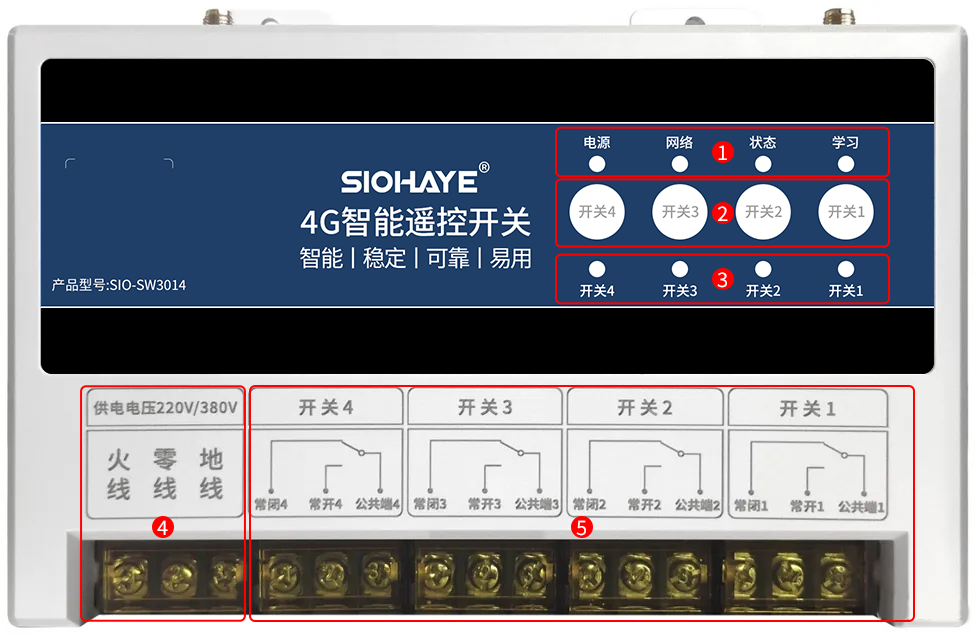

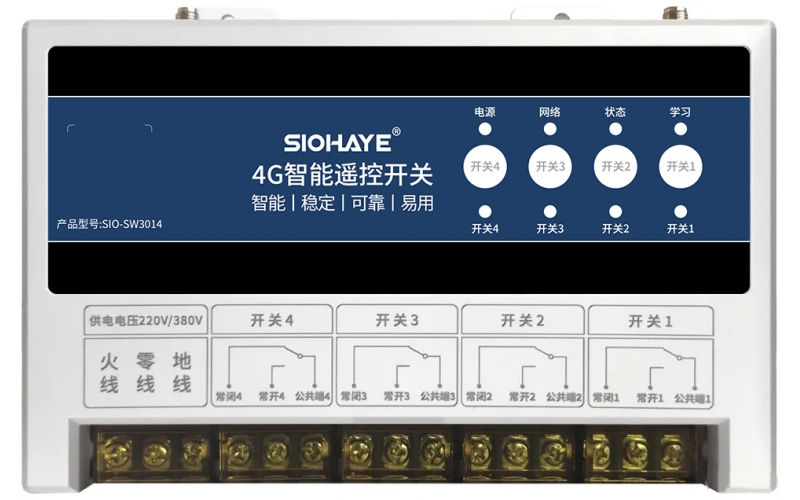

2. 产品硬件介绍
编号 | 功能 | 详细说明 |
1 | 设备指示灯 | 电源：设备上电后指示灯常亮 网络：会自动闪烁，不同的闪烁频率代表不同的工作状态 状态：会自动闪烁，不同的闪烁频率代表不同的工作状态 学习：遥控器配对和接收遥控信号时会闪烁 |
2 | 本地按键 | 按下按键时对应的开关会在打开和关闭状态切换 |
3 | 开关指示灯 | 当开关打开时对应的指示灯会点亮 |
4 | 供电电源 | 电源线接线区域 |
5 | 继电器开关 | 继电器开关的接线区域 |
6 | 4G天线 | 4G网络信号接收天线 |
7 | 输入通道 | 检测开关量输入信号，可配置为输入报警检测通道进行使用 |
8 | Reload按键 | 长按按键7秒，恢复出厂设置 |
9 | 模式按键 | 每次按下按键，设备会在，自锁/互锁/点动，三种模式下切换 |
10 | 学习按键 | 遥控器学习按键 长按按键 8 秒， 清除已配对的遥控器 双击按键，进入遥控器学习模式，未学习情况下10秒后自动退出学习模式，遥控器学习成功立即退出学习模式 |
11 | 遥控器天线 | 433遥控器的接收天线 |
一、硬件参数
主要参数 | 详细说明 |
工作电压 | 支持超宽输入电压范围85-528VAC / 100-745VDC |
4G网络制式 | 4G全网通，支持移动、联通、电信、广电 |
4G网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 |
SIM卡 | 内置贴片SIM卡，不用插外置卡，有外置卡槽 |
输入通道 | 4路、开关量：干接点，可配置为输入报警检测通道进行使用 |
开关参数 | 4路、继电器控制 30A 250VAC、30A 277VAC、30A 30VDC，电气寿命10万次 220V感性负载3000W、220V阻性负载5000W 380V和需要控制更大功率设备，请外加接触器控制 |
控制方式 | 本地按键、4G网络控制、遥控器控制 |
控制距离 | 4G网络控制不限制距离、遥控器控制可视距离4千米，具体情况根据环境有所差异 |
4G控制 | 4G蜂窝通讯，无限制距离 |
遥控器控制 | 433MHZ频段遥控器，遥控直线无遮挡环境4千米距离范围，具体情况根据环境有所差异，最多支持50个遥控器控制 |
本地按键 | 支持4个本地按键控制 |
实时时钟 | 内置可充电纽扣电池，可保证断电不丢时间 |
工作模式 | 自锁、互锁、点动 |
特色功能 | 支持自动、任务、定时任务、输入联动控制 |
射频接口 | 4G天线和433遥控器天线均使用SMA接口 |
断电检测 | 支持断电报警，来电报警 |
静电保护 | 接触±8KV，空气±15KV |
固件升级 | 支持远程OTA升级 |
工作湿度 | 5%~95%RH (无凝露) |
存储温度 | -40℃ ~+85℃ |
工作温度 | -35℃ ~+65℃ |
产品尺寸 | 182.5 x 116 x 38.5mm |
安装方式 | 导轨或者定位孔安装 |
二、出厂参数
主要参数 | 详细说明 |
SIM卡 | 内置贴片SIM卡，不用插外置卡 |
输入通道 | 断开状态 |
开关通道 | 关闭状态 |
工作模式 | 自锁 |
4G控制 | 启用 |
本地按键 | 启用 |
遥控器 | 启用，未匹配（需要【双击】设备【学习】按键，遥控器打开按下任意按键即可匹配成功） |
任务 | 有演示任务（全关、全开、闪烁、流水） |
自动 | 有演示自动（定时闪烁、定时流水、IN1接通闪烁） 自动默认处于关闭状态，需要用户手动打开才能运行 |
断电报警 | 打开 |
来电报警 | 打开 |
三、指示灯状态
指示意义 | 现象 |
正常供电 | 电源灯上电常亮 |
学习模式 | 配对模式：学习灯2秒一个周期，快闪5次 正常模式：收到遥控器信号会闪1次 |
开关1 - 开关4 | 对应的开关打开亮起，开关关闭熄灭 |
SIM卡不识别 | 网络和状态灯5000ms亮，5000ms 灭 |
SIM卡正常，但注册不了网络 | 网络和状态灯100ms亮，100ms 灭 |
注册网络成功，但是链接不上服务器 | 网络和状态灯500ms亮，500ms 灭 |
获取授权失败 | 网络和状态灯3000ms亮，3000ms 灭 |
成功连接上服务器，表示设备运行正常 | 网络灯1500ms亮，1500ms 灭，状态灯常亮 |
四、断电状态电容续航状态
运行条件 | 工作时间 |
关闭指示灯，正常运行 | 工作一分钟左右 |
3. 产品尺寸和安装

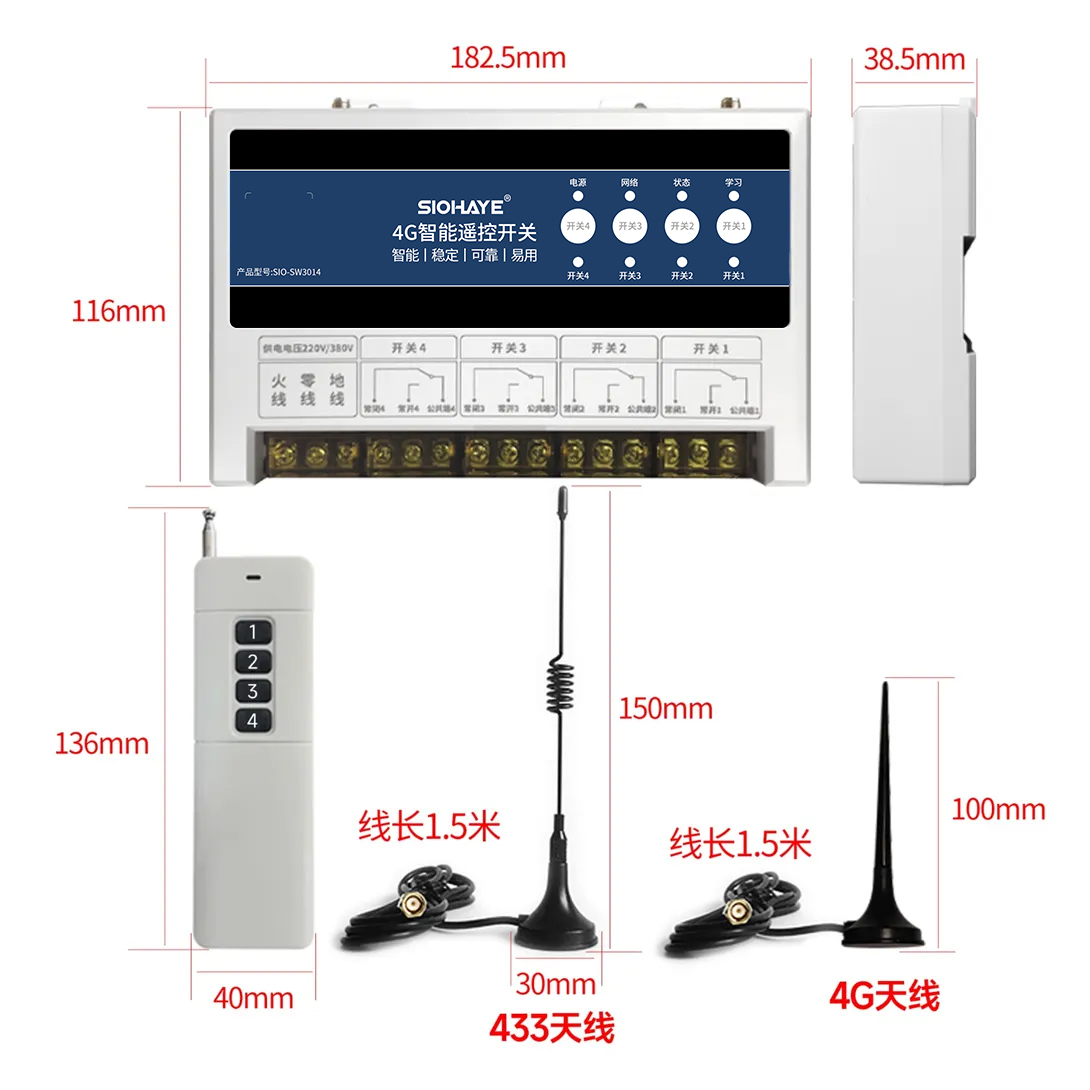

一、产品尺寸

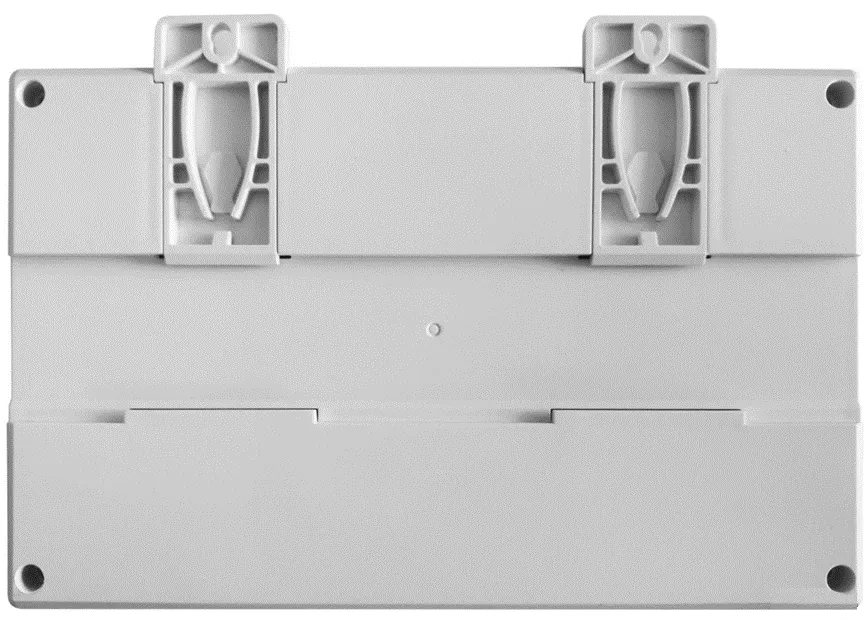

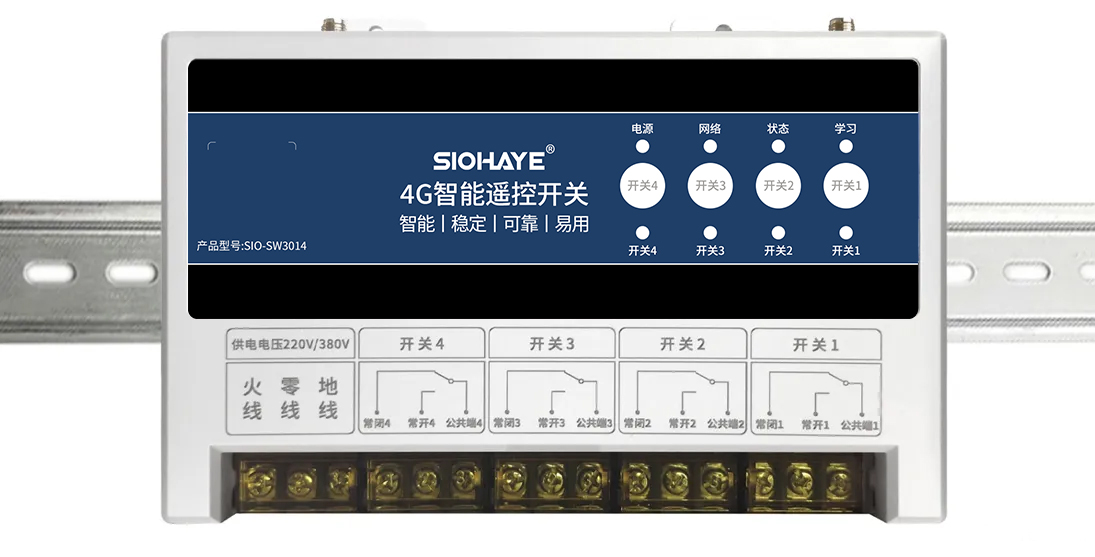

二、设备安装固定
设备安装可以用标准的35mm 导轨安装和M3螺丝固定
4. 产品接线方法

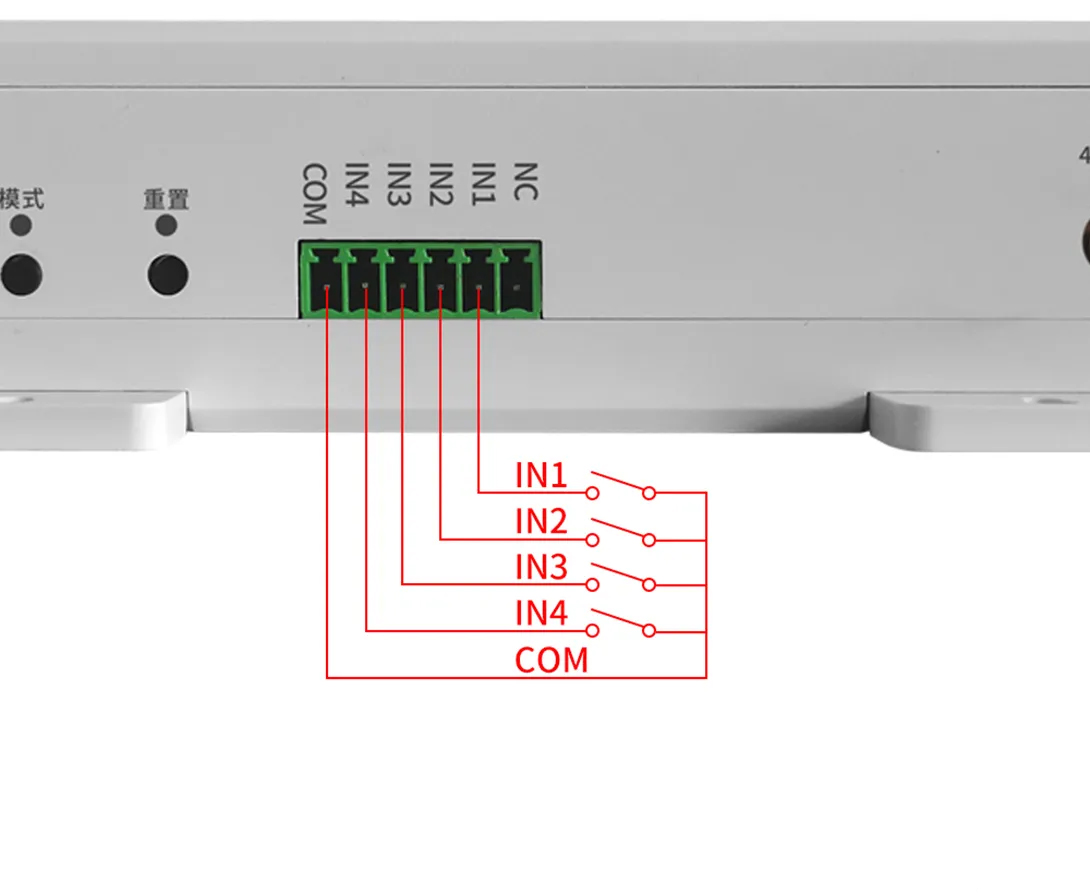

一、开关量信号输入检测接线图

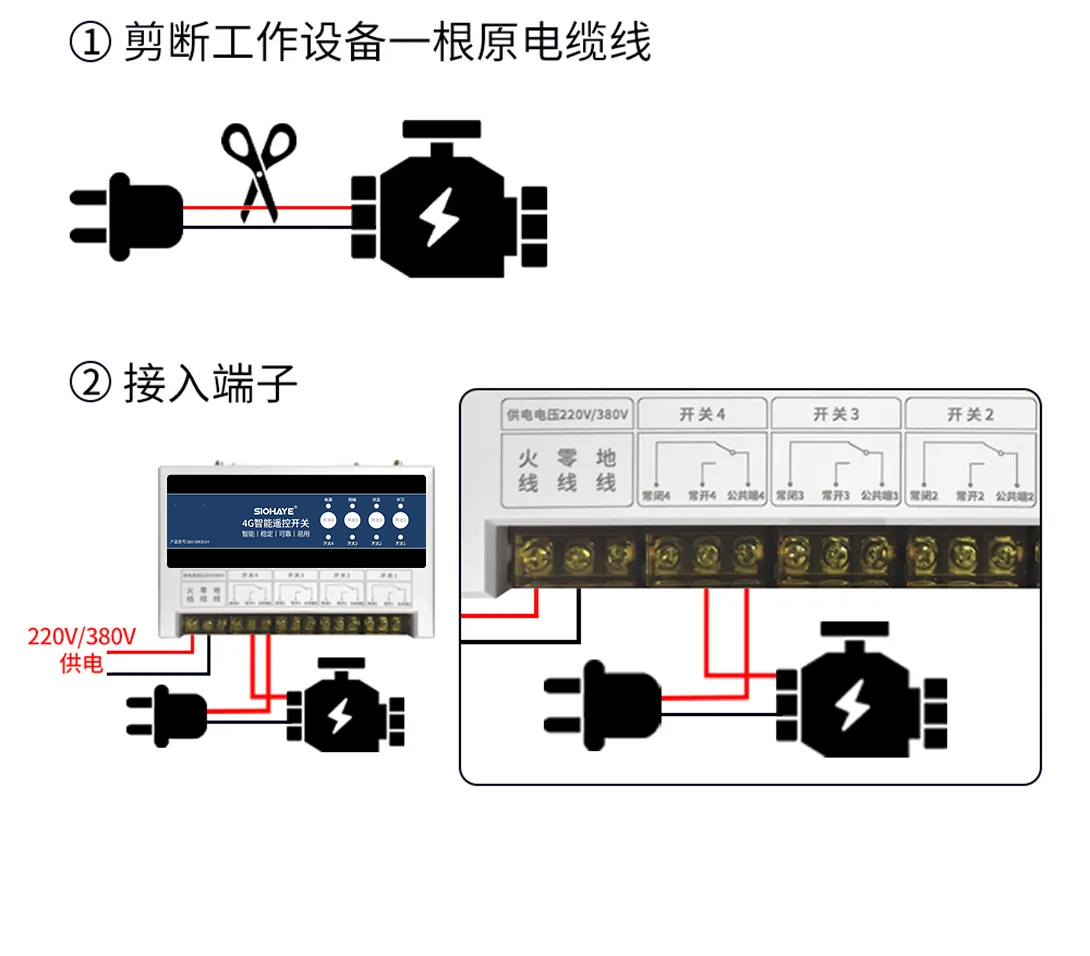

二、设备改装接入智能开关接线图

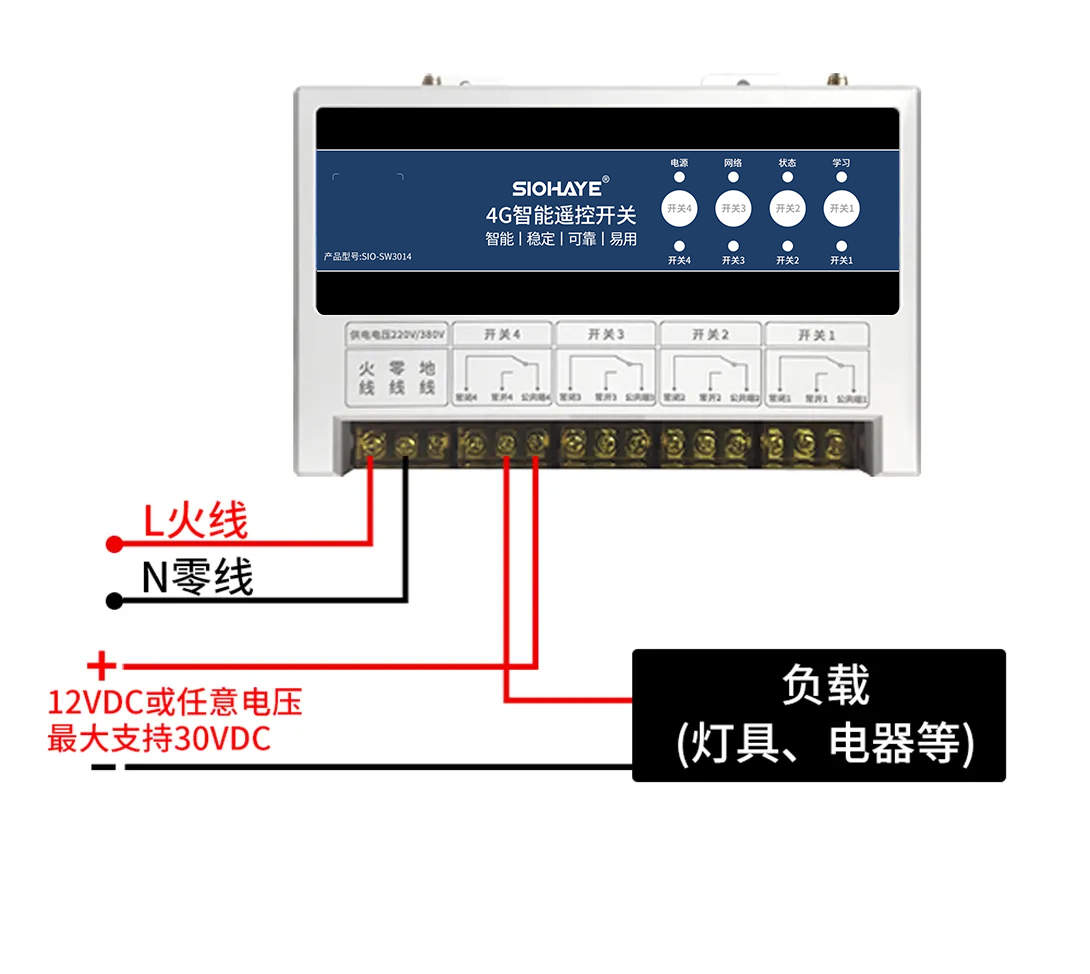

三、控制直流设备接线图

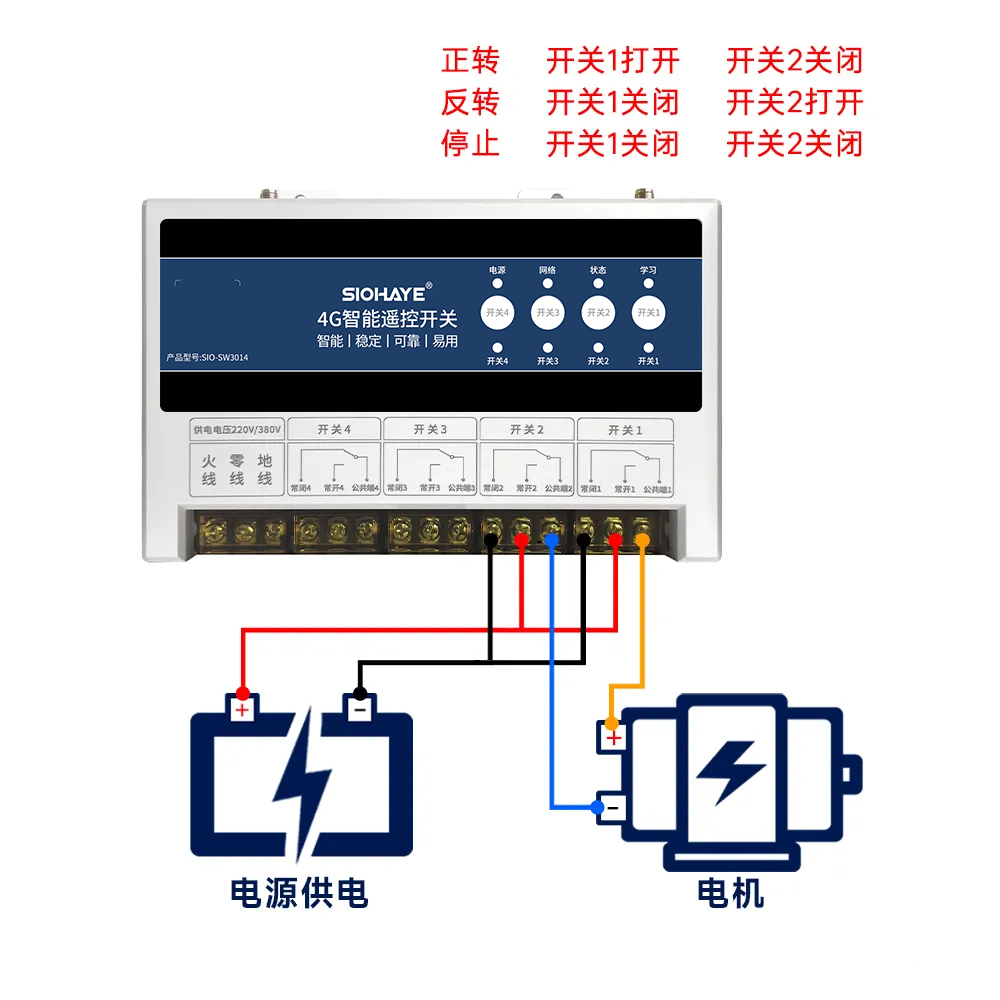

四、控制直流电机(正转/反转/停止)接线图

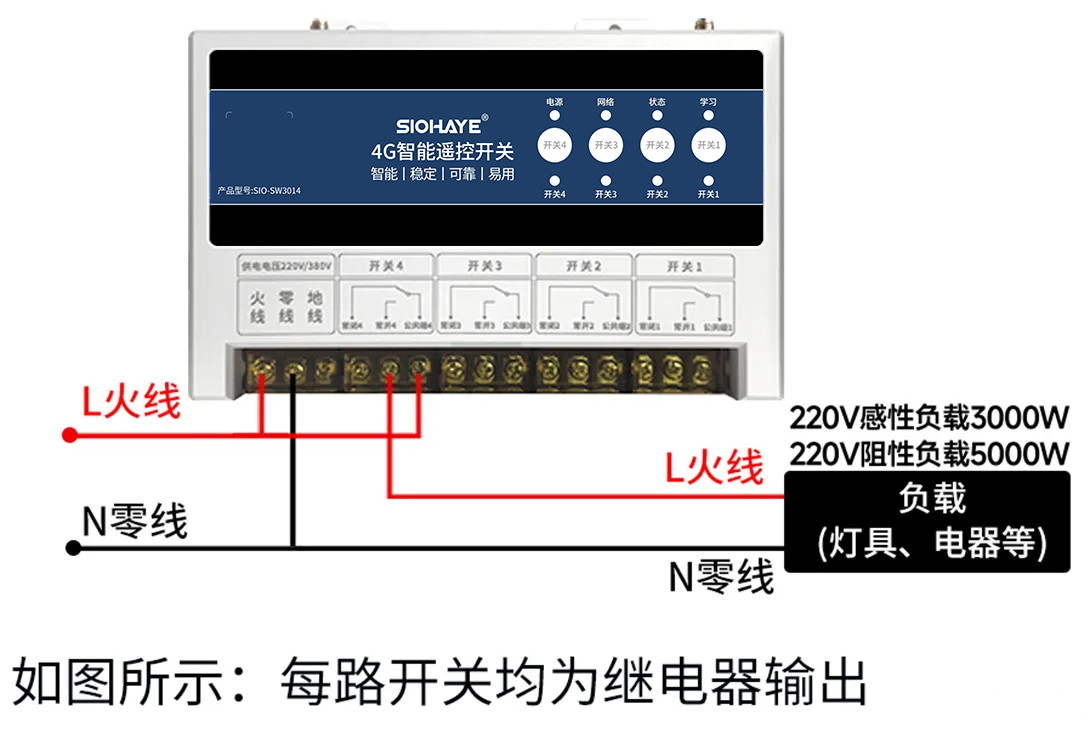

五、控制交流220V设备接线图

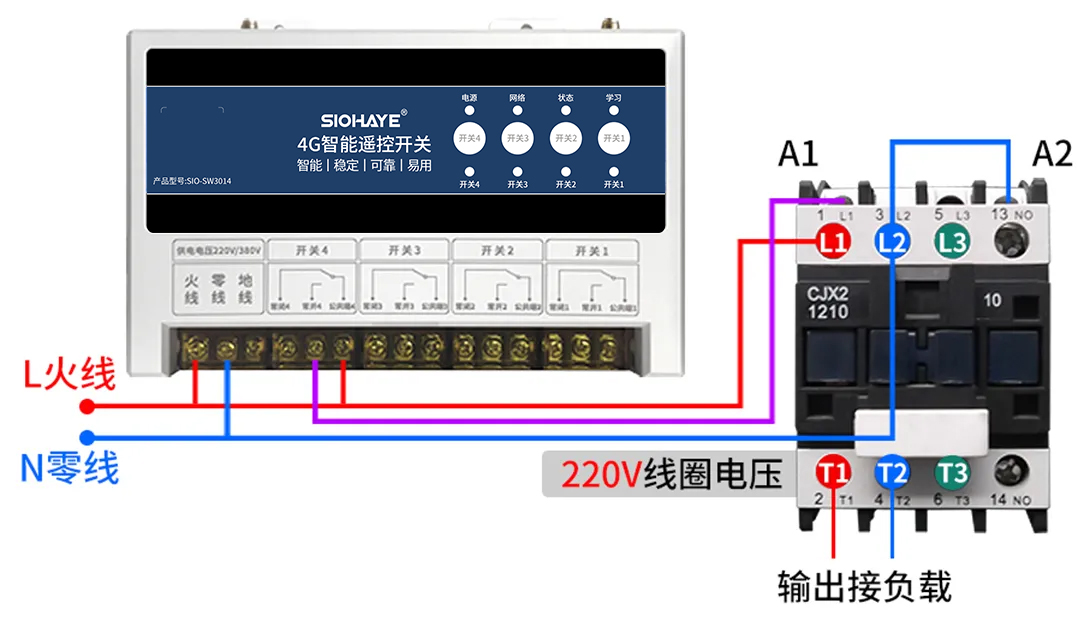

六、使用接触器控制220V大功率设备

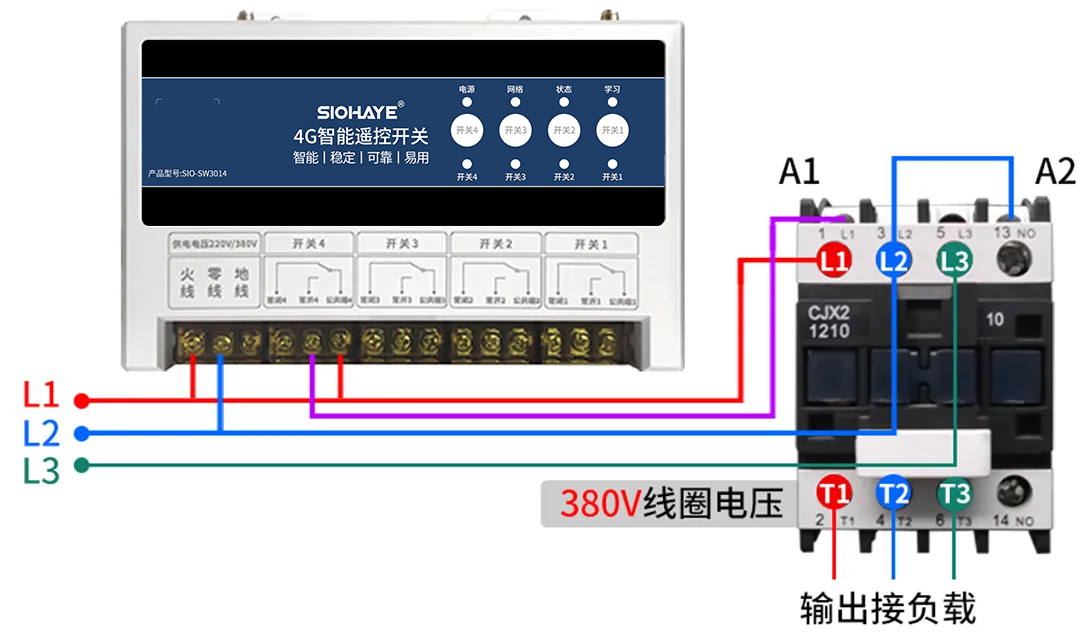

七、使用接触器控制380V设备
八、接触器选型参考
三相电功率 | 接触器电流 | 接触器估算方法 |
3KW | 6A | 1.计算电机工作电流 估算 三相电机：2A/KW 单相设备：4.5A/KW 2.交流接触器取（1.5~2）倍的工作电流 举例：三相电机7.5KW接触器 估算电流：I=7.5X2 =15A |
4KW | 8A | |
5.5KW | 11A | |
7.5KW | 15A | |
11KW | 22A | |
15KW | 30A | |
18.5KW | 37A | |
22KW | 44A | |
30KW | 60A |
