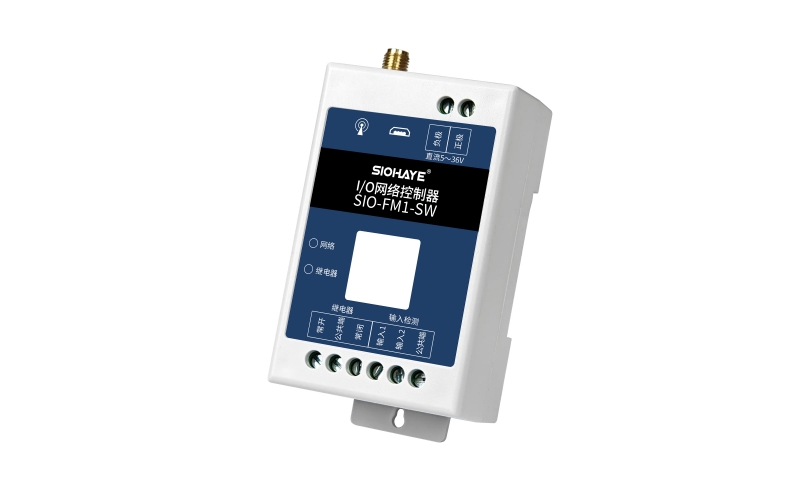

SIO-FM1-SW
1. 产品简介
SIO-FM1-SW 是本公司自主研发的远程遥控开关。支持4G网络能够实现远程控制功能。支持自动、任务、定时任务、输入联动等高级功能，设备支持标签定制，硬件定制，APP私有化部署等高级方案。
功能特点:
支持宽输入电压范围 5~36VDC；
支持定位孔使用螺丝固定安装；
支持接触放电±8KV，空气放电±15KV；
工作环境为 -35℃~75℃；
支持 1 路 250V/10A 继电器控制；
支持 2 路干接点数字量输入检测，可用于输入报警检测；
支持多种报警方式（微信、电话、短信）；
支持两种工作模式，自锁、点动模式；
支持自动、任务、定时任务、输入联动控制；
内置看门狗，保证设备运行稳定不死机，
支持标签logo定制服务；
支持二次开发定制。

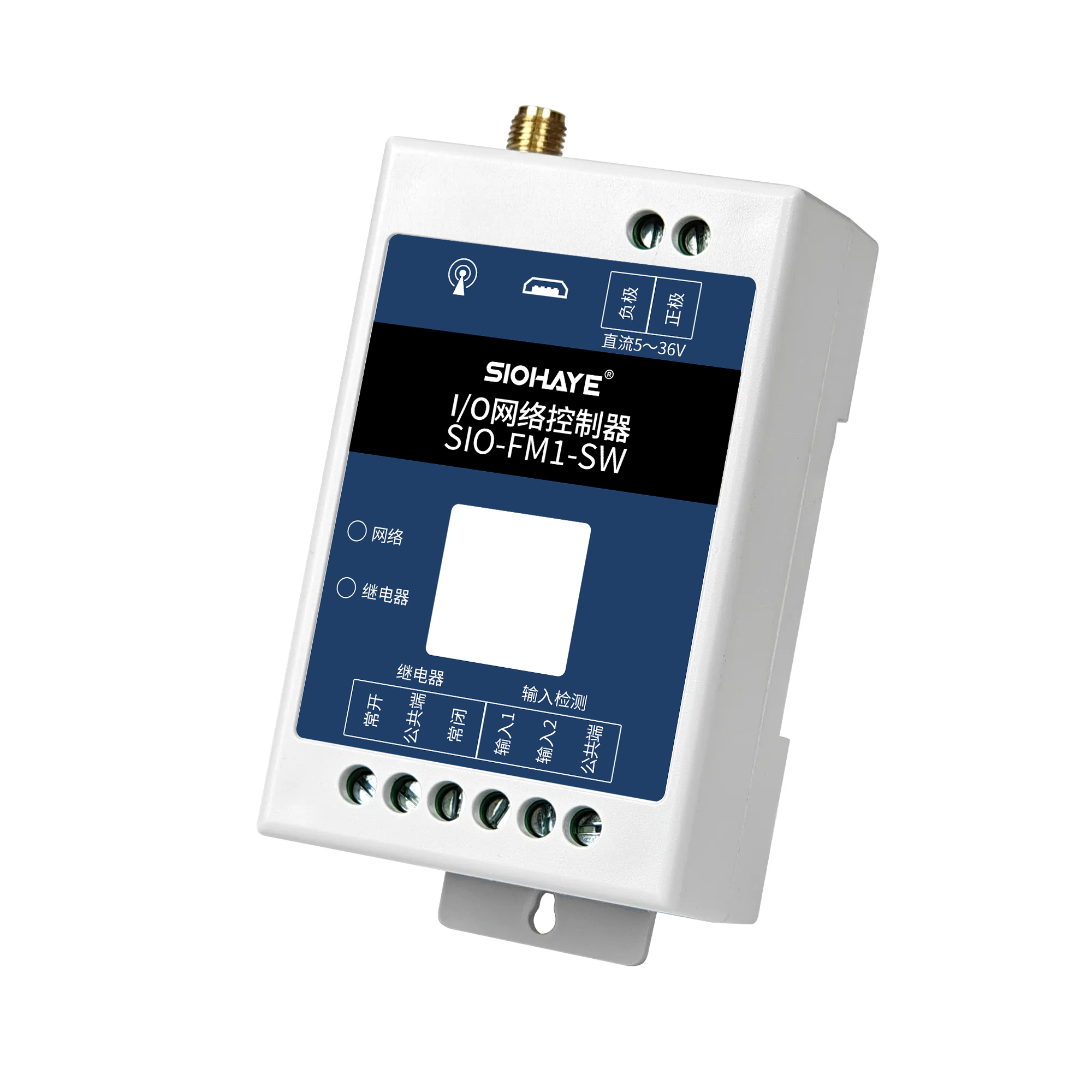

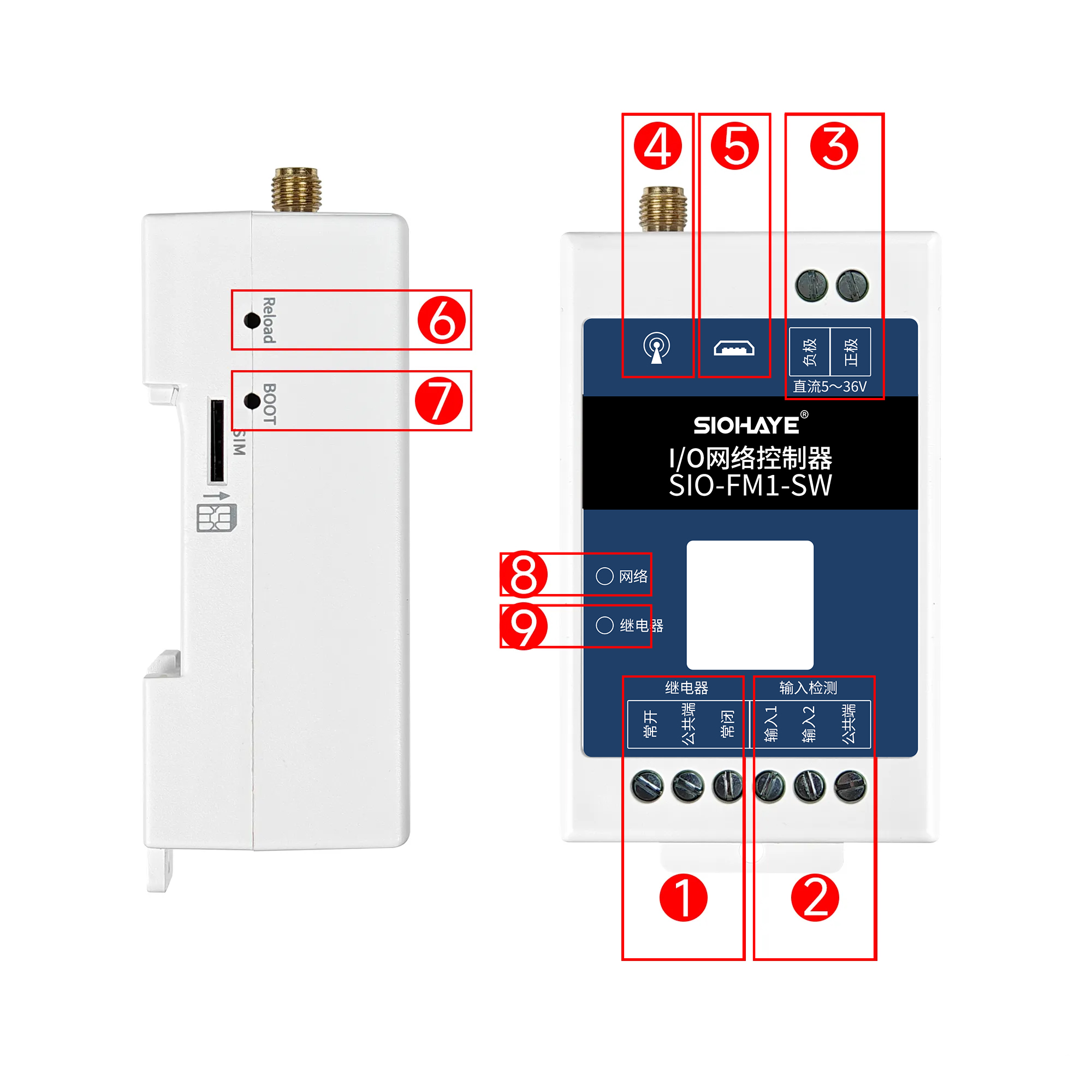

2. 产品硬件介绍
编号 | 功能 | 详细说明 |
1 | 继电器开关 | 继电器开关的接线端子区域 |
2 | 输入通道 | 检测开关量输入信号，可配置为输入报警检测通道进行使用 |
3 | 供电电源 | 电源线接线区域，VCC 正极，GND 负极 |
4 | 4G天线 | 4G网络信号接收天线 |
5 | USB接口 | USB连接电脑烧录固件使用 |
6 | Reload | 按下 10 秒松开, 可恢复出厂设置 |
7 | BOOT | 按下重启设备进入烧录模式 |
8 | 网络 | 网络状态指示灯 |
9 | 开关 | 开关状态指示灯，继电器打开亮起, 关闭熄灭 |
一、硬件参数
主要参数 | 详细说明 |
工作电压 | 支持宽输入电压范围直流 5-36VDC支持防接反保护 |
4G网络制式 | 4G全网通，支持移动、联通、电信、广电 |
4G网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 |
SIM卡 | 内置贴片SIM卡，不用插外置卡，有外置卡槽 |
输入通道 | 2路、开关量：干接点，可配置为输入报警检测通道进行使用 |
开关参数 | 1路、继电器控制，10A 250VAC、15A 125VAC、10A 28VDC，电气寿命10万次 220V感性负载1400W、220V阻性负载2200W，需要控制更大功率设备，请外加接触器控制 |
控制方式 | 4G网络控制、不限制距离 |
工作模式 | 自锁、点动 |
特色功能 | 支持自动、任务、定时任务、输入联动控制 |
射频接口 | 4G天线使用 SMA 接口 |
静电保护 | 接触±8KV，空气±15KV |
固件升级 | 支持远程OTA升级 |
工作湿度 | 5%~95%RH (无凝露) |
存储温度 | -40℃ ~+85℃ |
工作温度 | -35℃ ~+75℃ |
产品尺寸 | 72 x 47 x 32.5mm |
安装方式 | 定位孔或导轨安装 |
二、指示灯状态
指示意义 | 现象 |
开关指示灯 | 开关打开亮起，开关关闭熄灭 |
SIM卡不识别 | 网络灯5000ms亮，5000ms 灭 |
SIM卡正常，但注册不了网络 | 网络灯100ms亮，100ms 灭 |
注册网络成功，但是链接不上服务器 | 网络灯500ms亮，500ms 灭 |
获取授权失败 | 网络灯3000ms亮，3000ms 灭 |
成功连接上服务器，表示设备运行正常 | 网络灯1500ms亮，1500ms 灭 |
3. 产品尺寸和安装

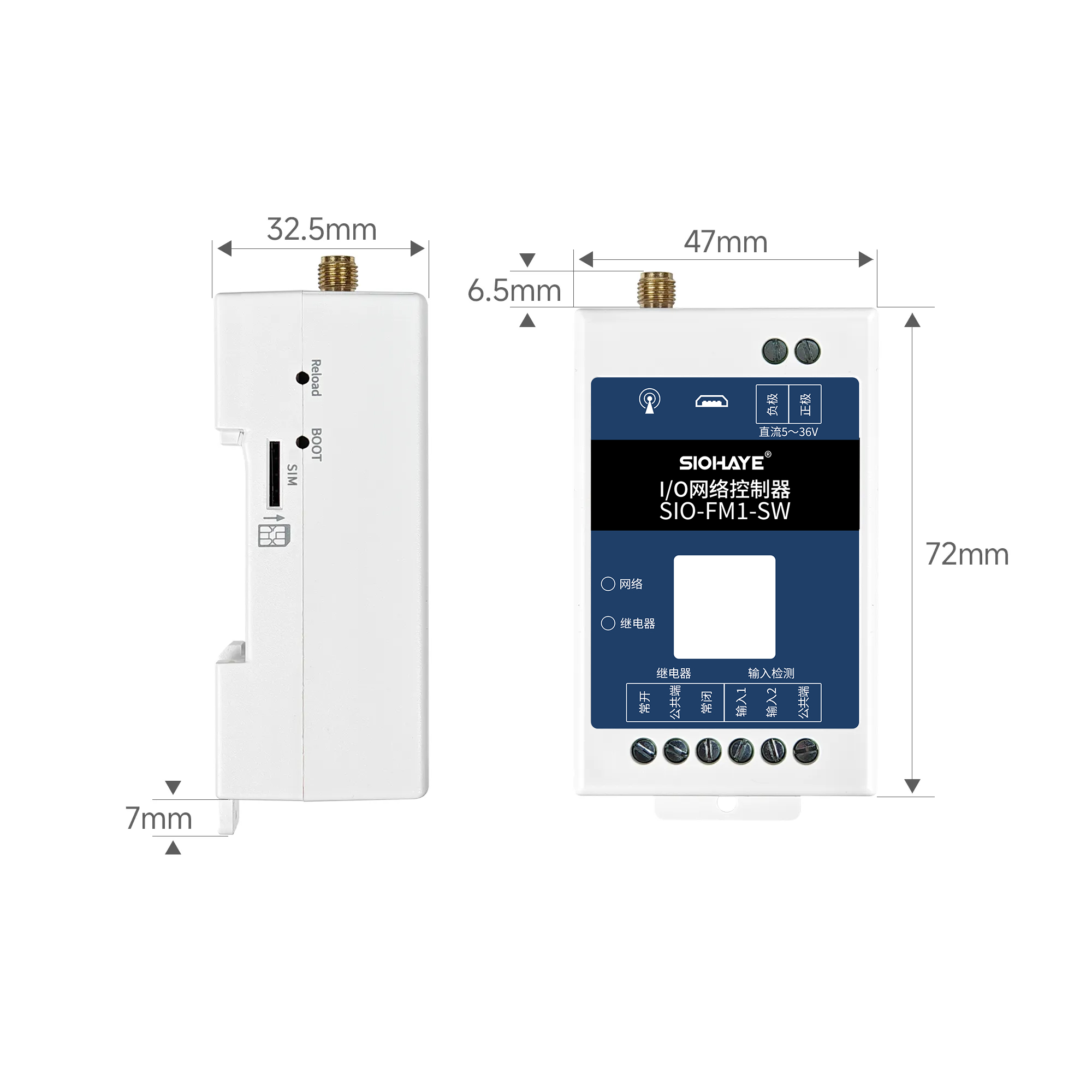

一、产品尺寸
二、设备安装固定

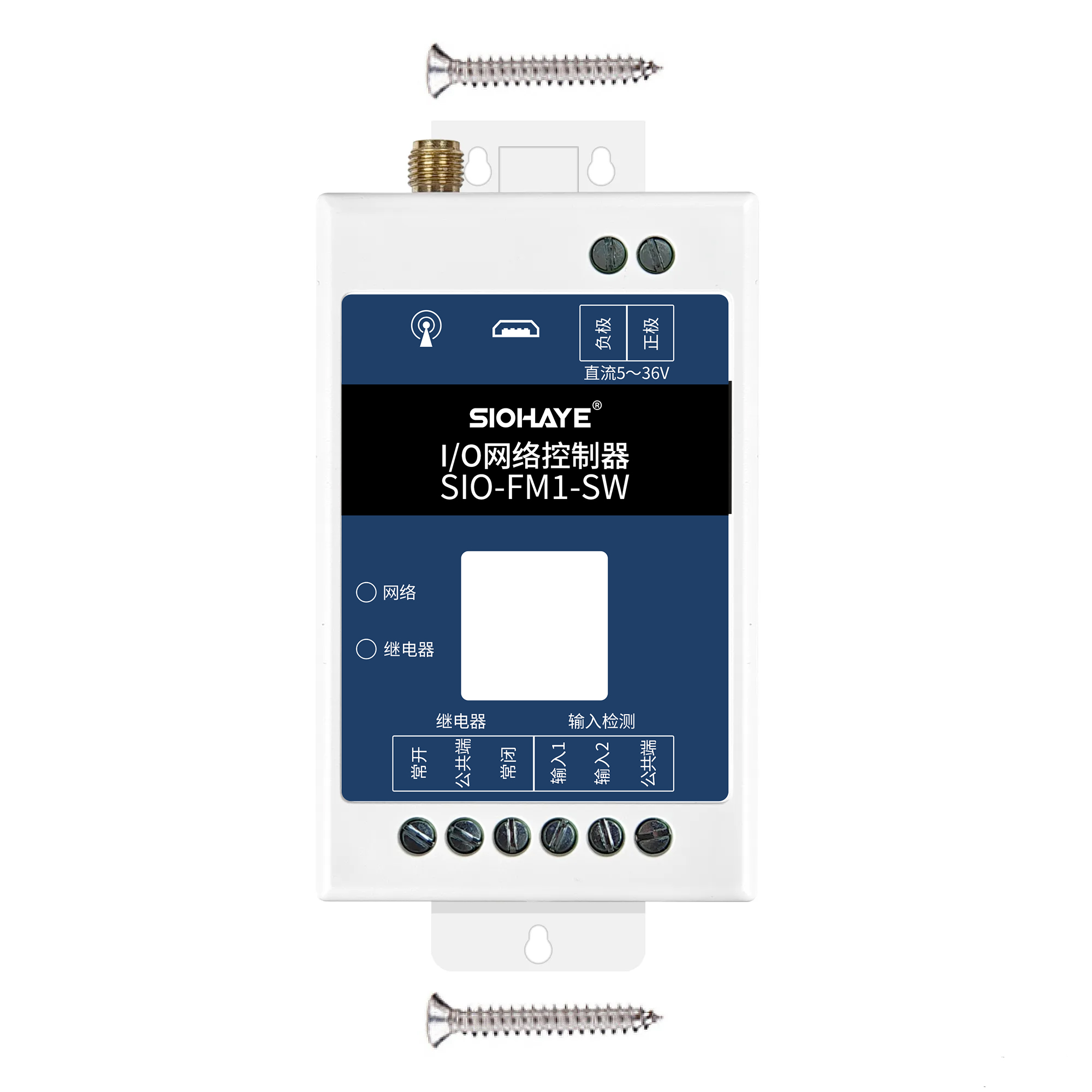

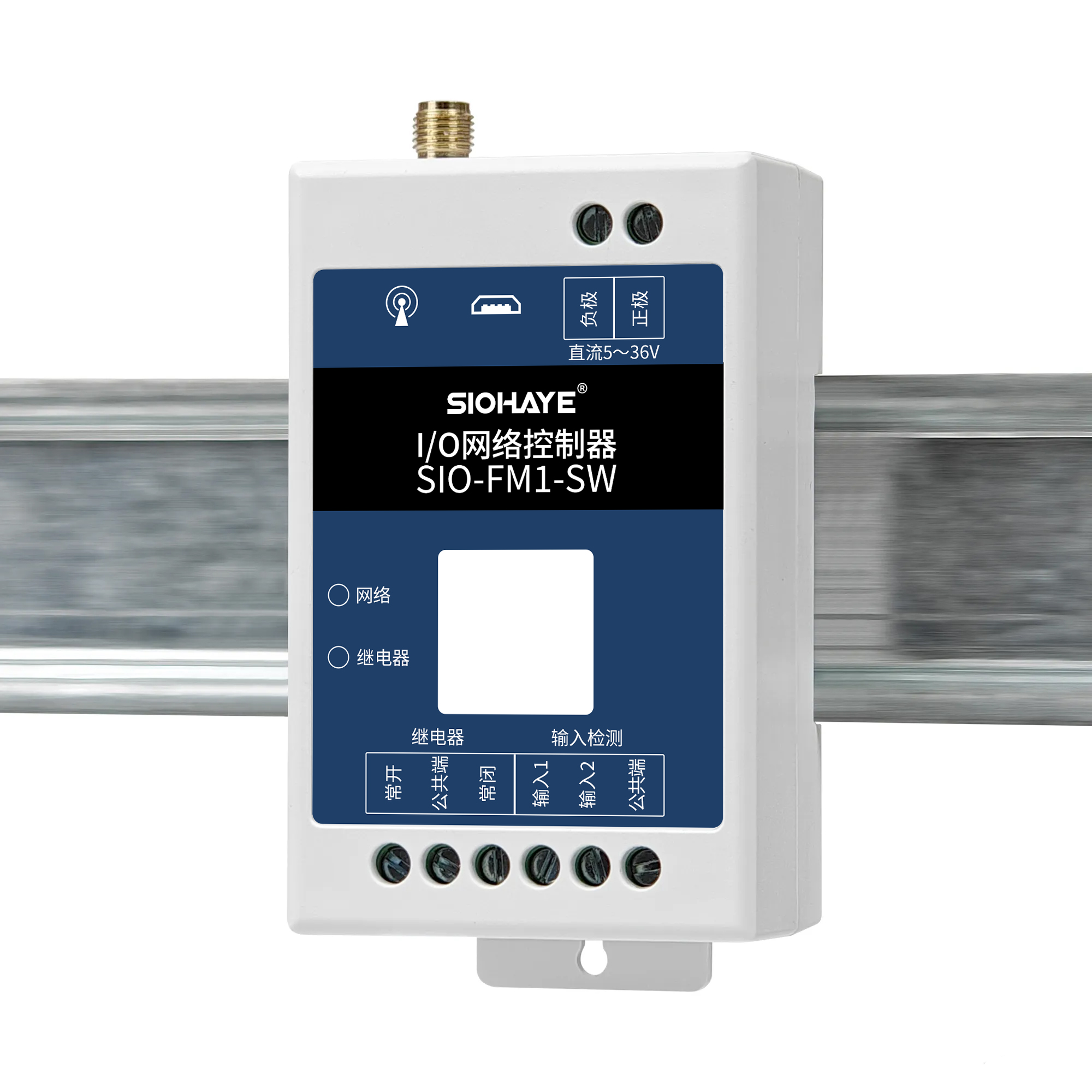

设备安装可以用导轨或螺丝固定
4. 产品接线方法

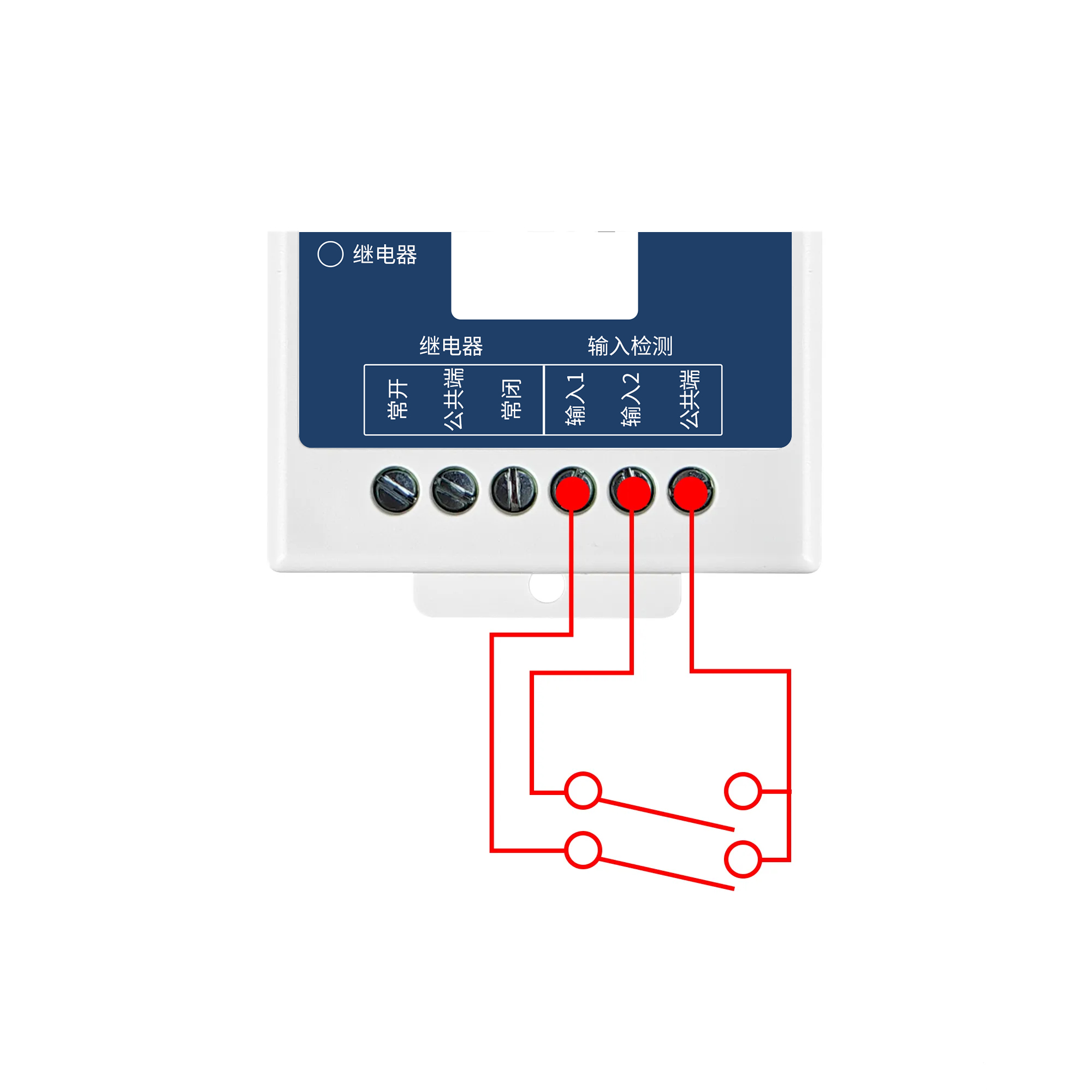

一、开关量信号输入检测接线图

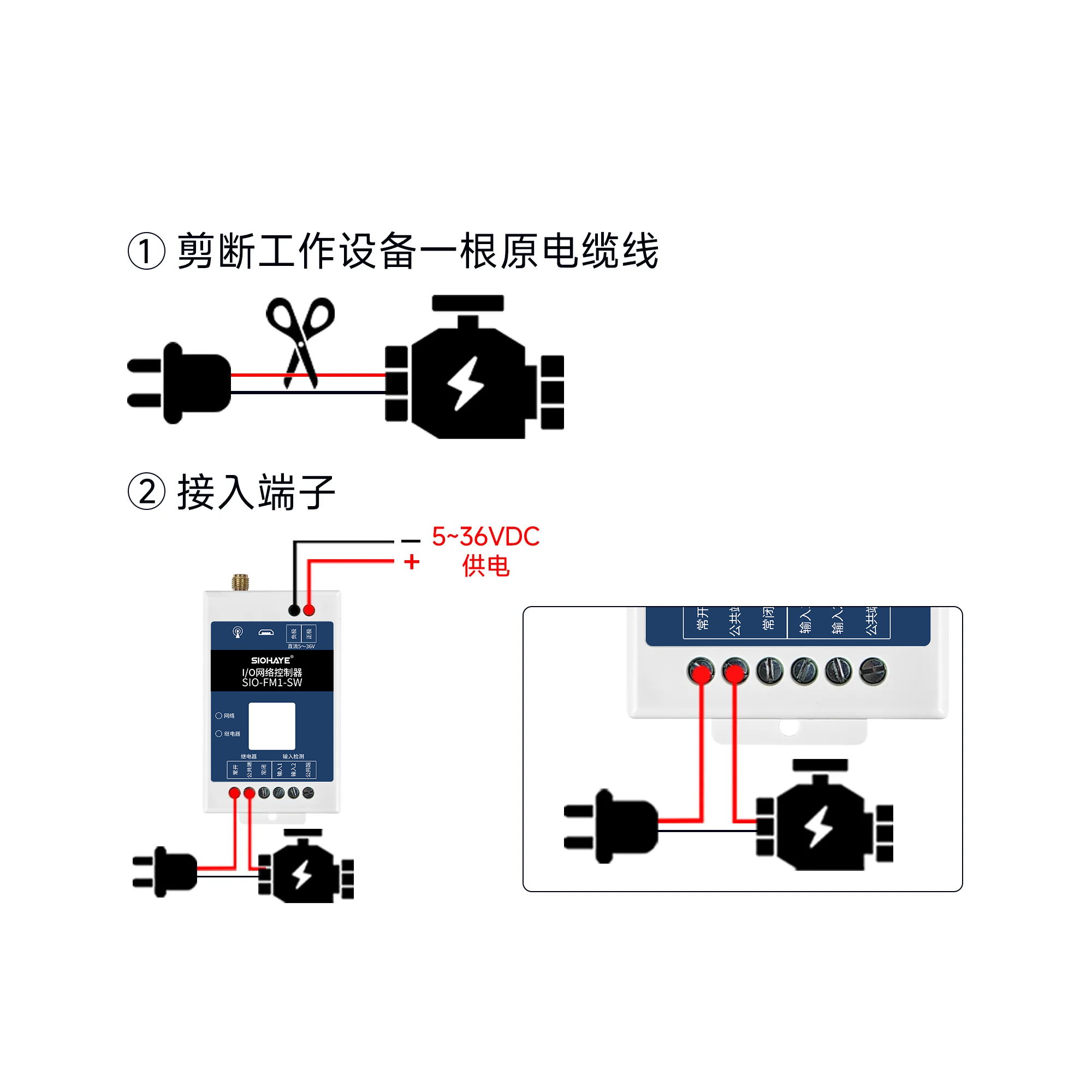

二、设备改装接入智能开关接线图

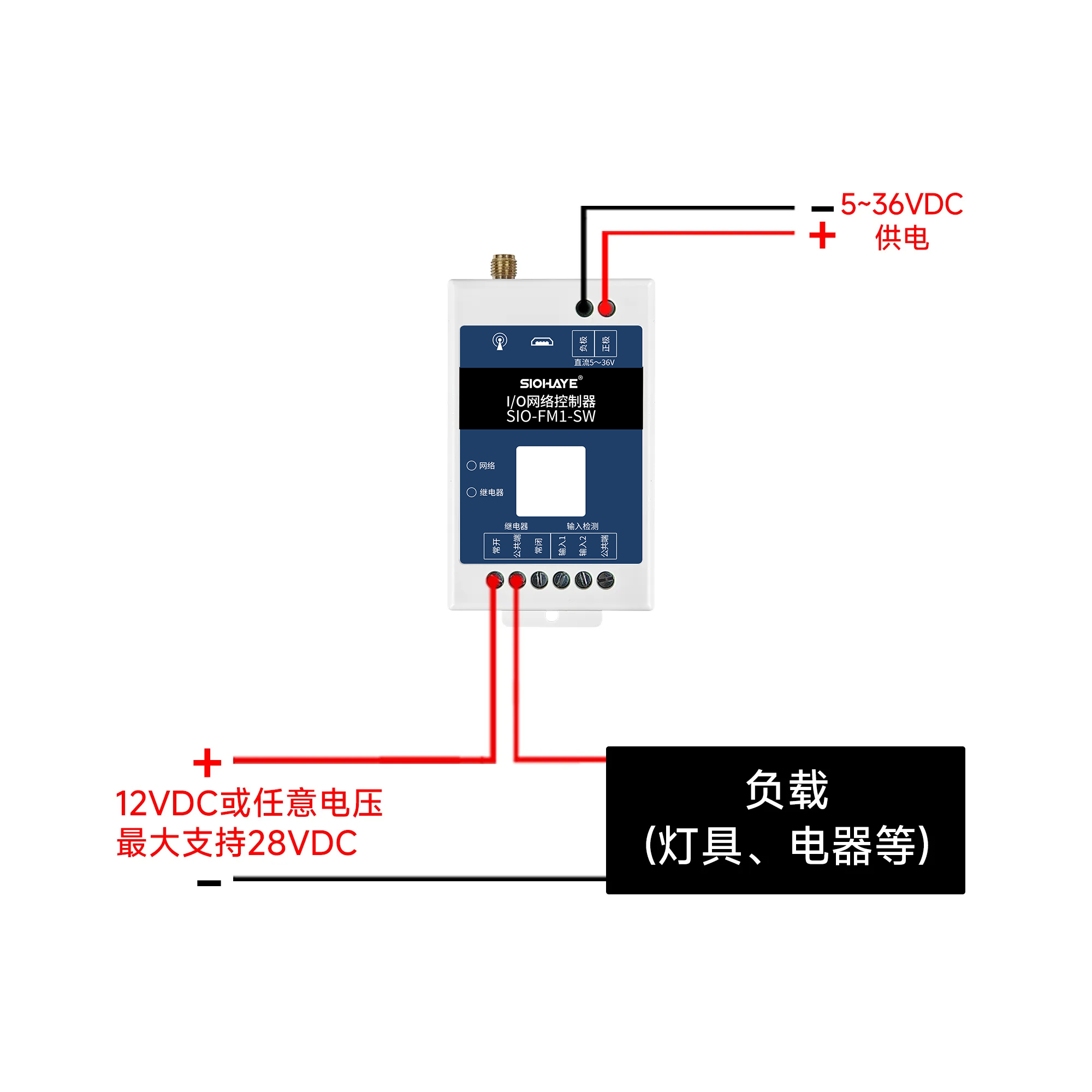

三、控制直流设备接线图

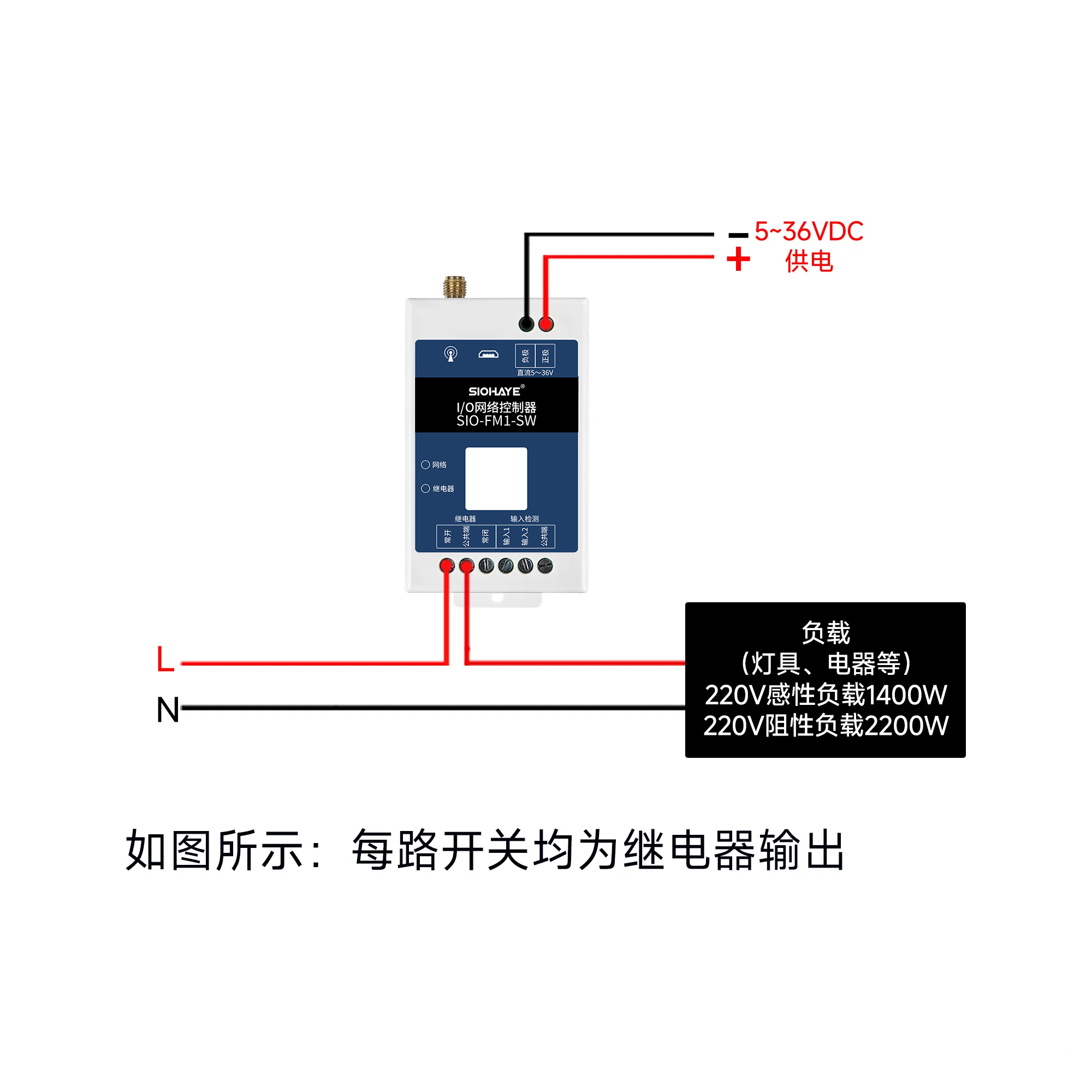

四、控制交流220V设备接线图

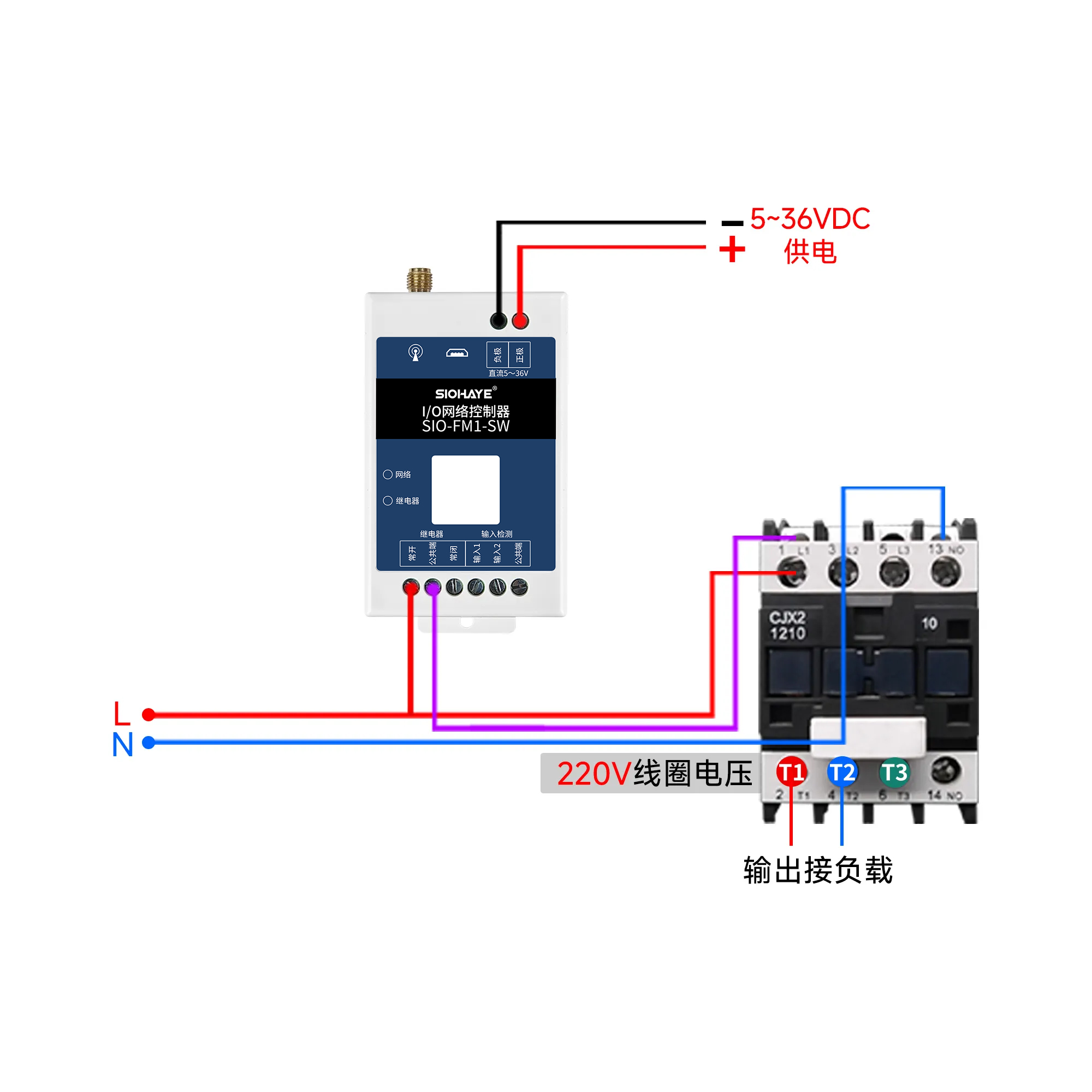

五、使用接触器控制220V大功率设备
