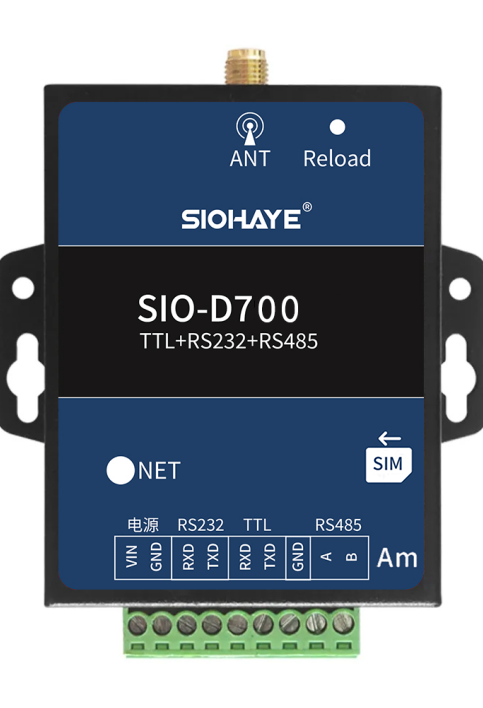

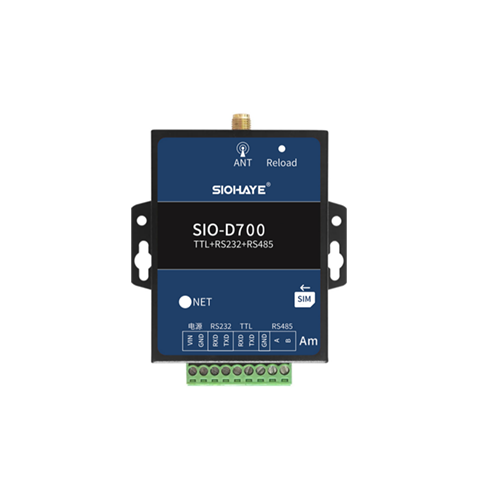

SIO-D700Am DTU是由西奥推出的工业级的4G Cat1 DTU 。小巧、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景。
1) 支持直流5~36V宽电压供电，支持电源防接反；
2) 支持接触放电±8KV，空气放电±15KV；
3) 工作环境为-35℃-75℃；
4) 支持1路TTL串口，兼容3.3V电平和5V电平；
5) 支持1路RS232；
6) 支持1路RS485；
7) 支持1路ADC采集供电电压；
8) 支持外置和贴片SIM卡；
9) 支持西奥DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，
华为IOT，电信云，涂鸦云、ThingsCloud等平台；
10)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；
11)支持给用户设备进行固件升级。
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 4G全网通，支持中国移动、联通、电信 |
网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
电源参数
| 5~36V，10W电源，推荐5V以上电源 自带1路ADC采集供电电压 | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
TTL串口
| 1路
| 兼容3.3V、5V串口电平 1200-460800；数据位:7、8 ；停止位：1、2；校验位：奇、偶、无校验 |
RS232串口 | 1路 | 1200-460800；数据位:7、8 ；停止位：1、2；校验位：奇、偶、无校验 |
RS485串口
| 1路
| 1200-230400；数据位:7、8 ；停止位：1、2；校验位：奇、偶、无校验 |
ADC | 1路 | 只支持供电电压采集 |

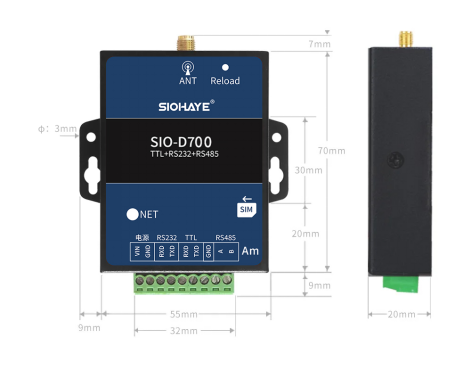

尺寸 | 86*72*20mm | |
安装方式 | M3螺丝安装 | |

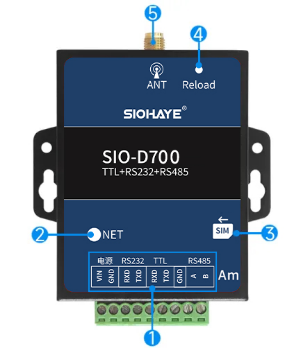

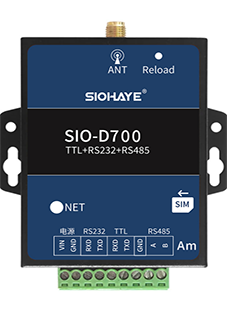

编号 | 标识 | 功能 | 说明 |
1 | VIN/GND
| 电源
| VIN电源正极，GND电源负极 范围5~36V，功率10W电源 自带1路ADC采集供电电压 |
RX/TX RS232 | RS232串口 | ||
RX/TX TTL | TTL 串口，兼容3.3V电平和5V电平 | ||
GND | 负极 | ||
A/B | RS485 | RS485串口 | |
2 | NET | NET LED 系统状态指示灯 | |

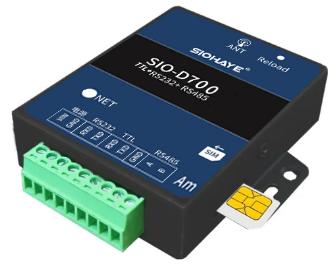

3 | 外置SIM卡 | 自弹SIM卡，中卡，方向缺口朝外 支持内置贴片SIM卡，默认没贴 | |
4 | Reload | 长按7秒，恢复出厂设置 | |
5 | 4G天线 | SMA接口天线 |
注意：USB和BOOT放到内部，如果需要二次开发和日志调试，需要成拆外壳。
指示意义 | 现象 | 备注 |
SIM卡不识别 | NET LED 5000ms亮 5000ms灭 | |
SIM卡正常，但注册不了网络 | NET LED 100ms闪烁 | |
注册网络成功，但没连上服务器 | NET LED 500ms慢闪 | 没有任何通道链接服务器 |
成功连上服务器 | NET LED 1000ms慢闪 | 至少有一个通道链接服务 器成功 |

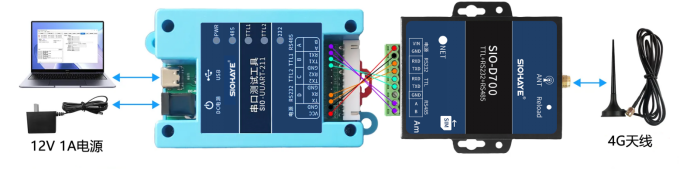

模块的VIN GND 接5~36V,10W的电源(不能用USB转串口那种电脑USB供电，功率不足)；TTL串口TX接USB串口的RX，RX接USB串口的TX，GND接USB串口的GND；RS232TX接USB串口的RX，RX接USB串口的TX，GND接USB串口的GND；RS485A接A，B接B；注意RS232和TTL串口不要接错，会导致损坏串口。推荐使用西奥的SIO-UUART-211测试工具测试，方便供电和串口连接调试。
