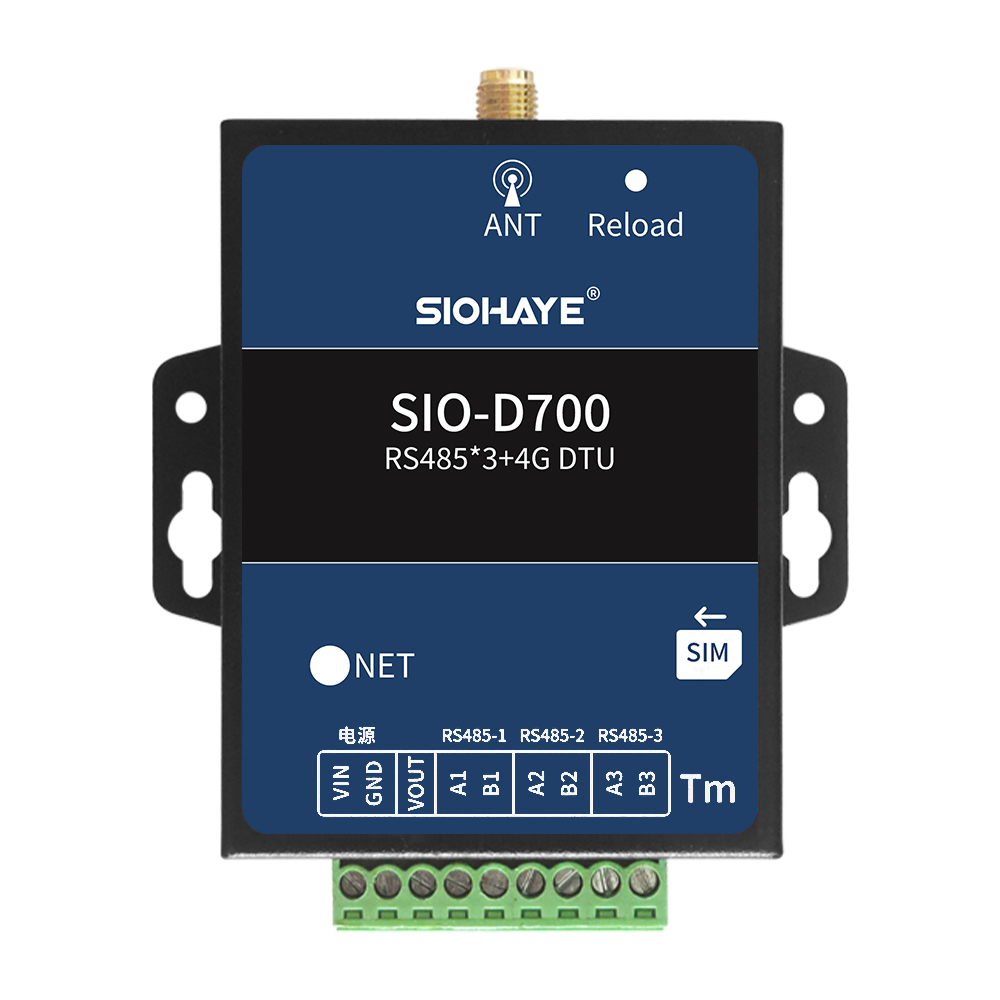

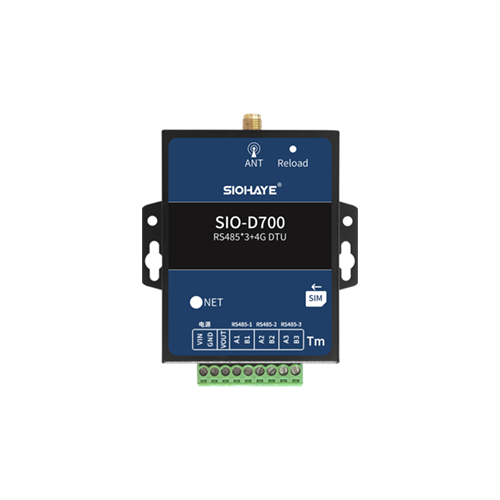

SIO-D700Tm DTU是由西奥推出的工业级的4G Cat1 DTU 。小
巧、稳定、可靠。适合设备控制，状态检测，传感器数据采
集等通过4G网络与服务器通讯的场景。
1) 支持直流8~90V宽电压供电，支持电源防接反；
2) 支持接触放电±8KV，空气放电±15KV；
3) 工作环境为-35℃-75℃；
4) 支持3路RS485,RS485_1 EN软件翻转，RS485_2/RS485_3 EN硬件翻转；
5) 支持1路ADC采集供电电压；
6) 支持1路可控电源输出供电电压；
7) 支持西奥DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT；
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 4G全网通，支持中国移动、联通、电信 |
网络频段
| LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
电源参数
| 8~90V，10W电源，推荐10V以上电源 自带1路ADC采集供电电压 | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
RS485串口
| 3路
| RS485_1:1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 RS485_2/RS485_3:1200-460800；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 |
ADC | 1路 | 只支持供电电压采集 |
可控电源输出 | 1路 | 输出供电电压，最大1A |

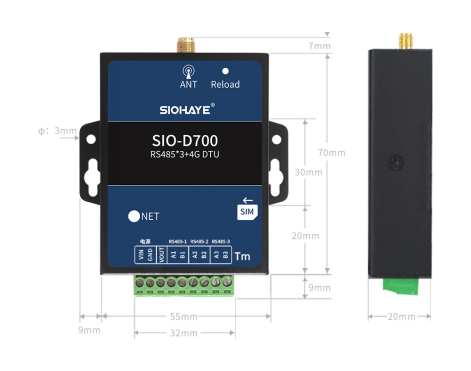

尺寸 | 86*72*20mm | |
安装方式 | M3螺丝安装 | |

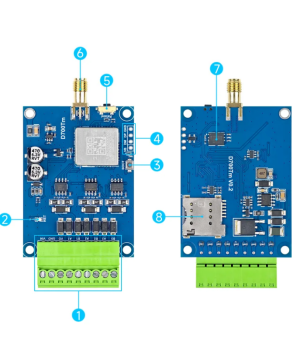

编号 | 标识 | 功能 | 说明 |
1 | VIN/GND
| 电源
| VIN电源正极，GND电源负极 范围8~90V，10W电源 自带1路ADC采集供电电压 |
OV | 可控电源输出 | ||
A1/B1 | RS485 | RS485_1 | |
A2/B2 | RS485 | RS485_2 | |
A3/B3 | RS485 | RS485_3 | |
2 | NET | NET LED 系统状态指示灯 | |
3 | BOOT按键
| 强制升级按键；按下按键，再上电设备，模组进入下模式 | |
4 | VB DM DP GND
| USB
| 升级固件和调试日志 2.54mm间距USB排针，VB是+ GND是- 不能接反，否则会烧毁设备 |
5 | Reload | 长按7秒，恢复出厂设置 | |
6 | 天线 | 4G天线，SMA螺旋内针 | |

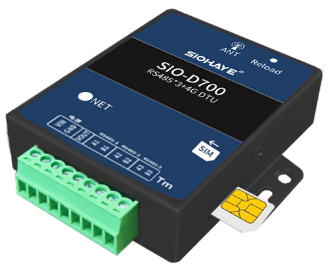

7 | 外置SIM卡 | 自弹SIM卡，中卡，方向缺口朝外 | |
8 | 内置SIM卡 | 贴片SIM卡 |
指示意义 | 现象 | 备注 |
SIM卡不识别 | NET LED 5000ms亮 5000ms灭 | |
SIM卡正常，但注册不了网络 | NET LED 100ms闪烁 | |
注册网络成功，但没连上服务器 | NET LED 500ms慢闪 | 没有任何通道链接服务器 |
成功连上服务器 | NET LED 1000ms慢闪 | 至少有一个通道链接服务 器成功 |

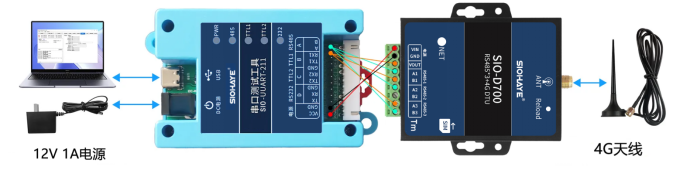

模块的VIN GND 接8~90V,10W的电源(不能用USB转串口那种电脑USB供电，功率不足)；RS485 A接A，B接B；推荐使用西奥的SIO-UUART-211测试工具测试，方便供电和串口连接调试。
