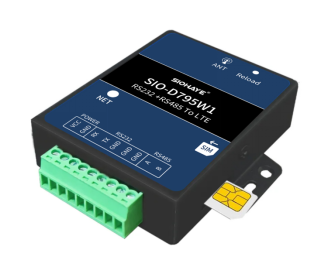

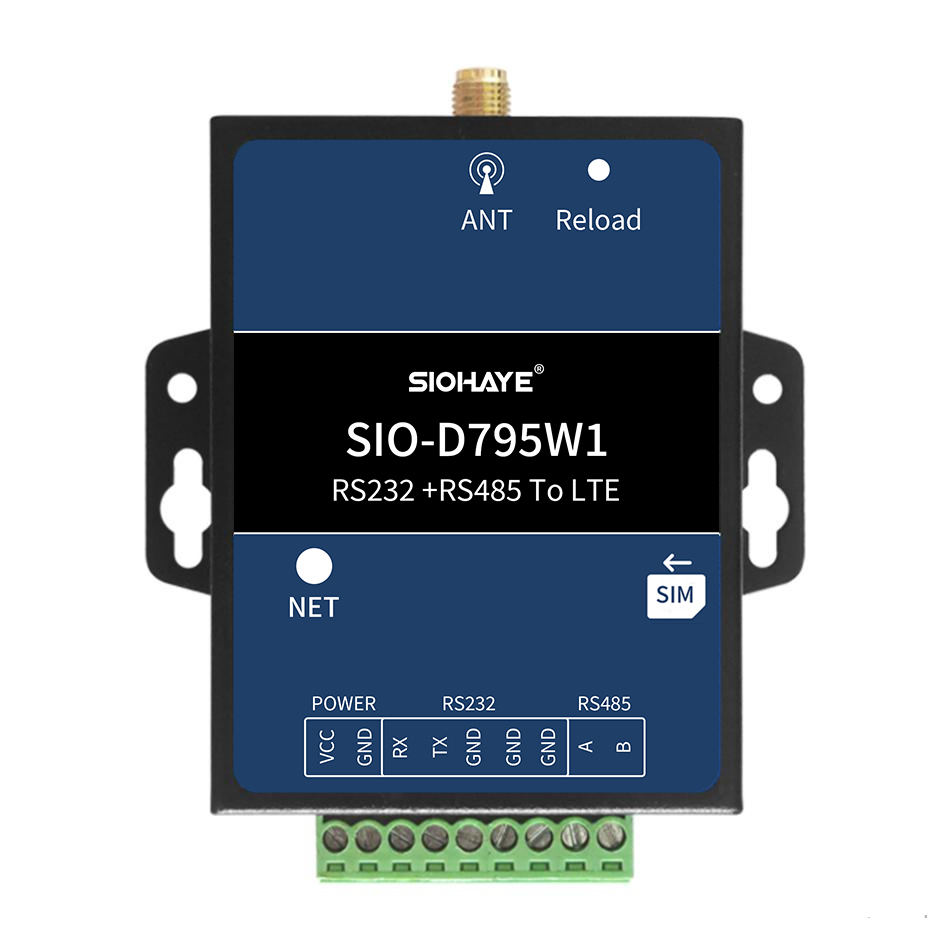

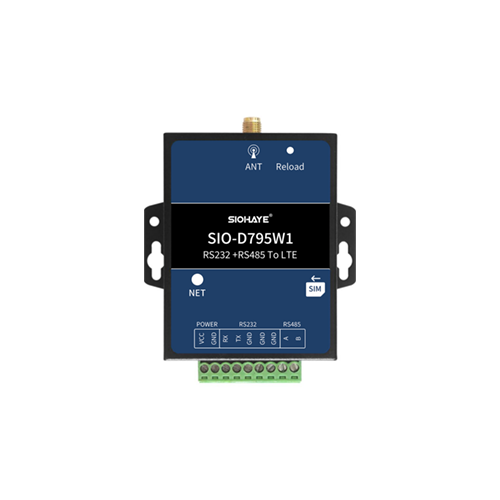

SIO-D795W1适合设备控制，状态检测，传感器数据采集等
通过4G网络与服务器通讯的场景。
1) 支持宽输入电压范围5~36V；
2) 支持接触放电±8KV，空气放电±15KV；
3) 工作环境为-35℃~75℃；
4) 支持全球4G+2G频段；
5) 支持1路RS485；
6) 支持1路RS232；
7) 支持硬件看门狗，运行稳定不死机；
8）支持西奥DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT；
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 全球通 4G+2G |
网络频段
| LTE-FDD:B1/B2/B3/B4/B5/B7/B8/B12/B13/B17/B18/B19/ B20/ B25/B26/B28/B66 LTE-TDD:B38/B40/B41 GSM:850/900/1800/1900 | |
电源参数 | 5~36V，10W电源，推荐5V以上电源 | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
RS232串口 | 数量 | 1路 |
1200-460800；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 | ||
RS485串口 | 数量 | 1路 |
1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 | ||

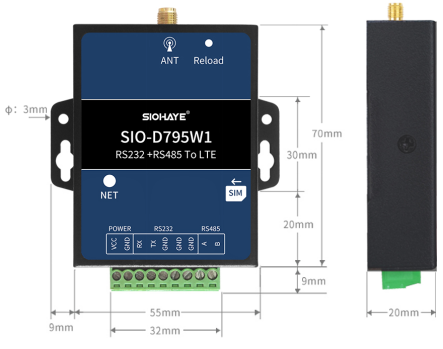

尺寸 | 73*88*20mm | |
安装方式 | M3螺丝安装 | |

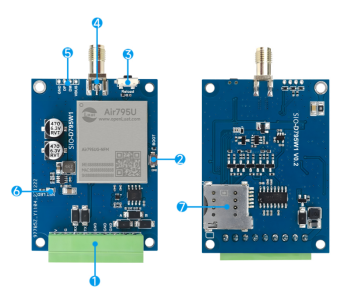

编号 | 标识 | 功能 | 说明 |
1 | V/G
| 供电电源
| V标识电源正极(VIN) G标识电源负极(GND) 5~36V 电压，10W电源，推荐5V以上电压 |
RX/TX/GND | RS232 | ||
A/B | RS485 | ||
2 | BOOT | BOOT按键 | 与USB配合，做固件升级 |
3 | Reload | Reload按键 | 长按7秒恢复出厂设置 |
4 | 4G天线 | SMA天线，兼容IPEX 1代 | |
5 | USB
| 用来下载程序或者调试日志 2.0mm排针VB是USB正极，GND是负极，不能接错否则会烧毁设备 | |
6 | NET LED、 | 系统状态指示LED | |
7 | 外置SIM卡 | 弹簧中卡，缺口朝外 |
指示意义 | 现象 | 备注 |
SIM卡不识别 | NET LED 5000ms亮 5000ms灭 | |
SIM卡正常，但注册不了网络 | NET LED 100ms闪烁 | |
注册网络成功，但没连上服务器 | NET LED 500ms慢闪 | 没有任何通道链接服务器 |
成功连上服务器 | NET LED 1000ms慢闪 | 至少有一个通道链接服务 器成功 |

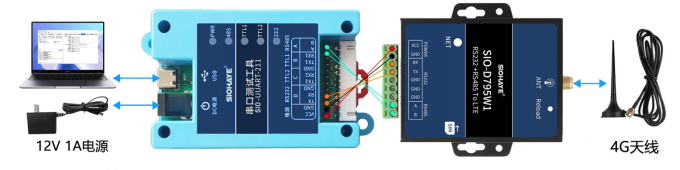

模块的VIN GND 接5~36V,10W的电源(不能用USB转串口那种电脑USB供电，功率不足)；RS232接口TX 接USB 串口的RX，RX接USB串口的TX，GND接USB串口的GND，或者RS485 A接A，B接B。推荐使用西奥的SIO-UUART-211测试工具测试，方便供电和串口连接调试。
