4G RTU

4G RTU

SIO-RW2882

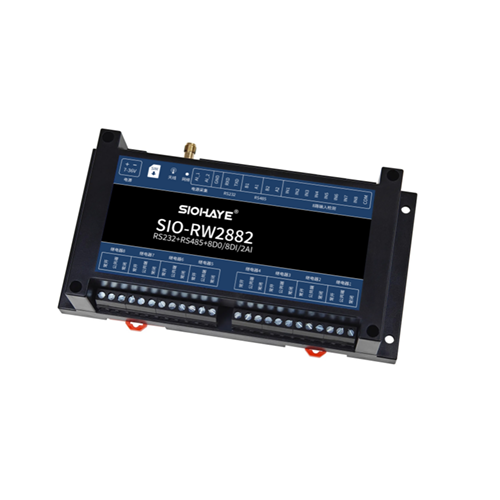

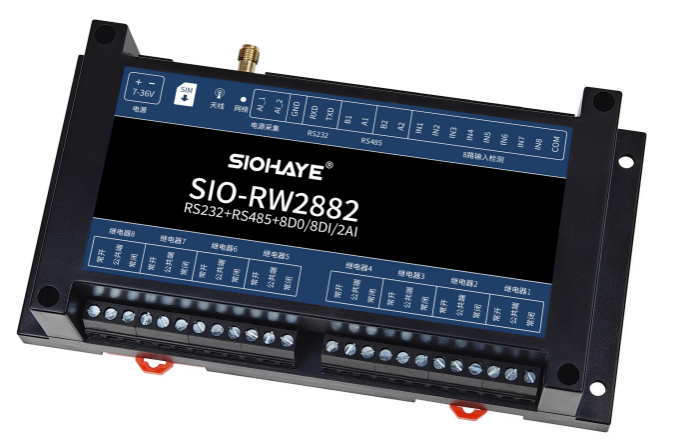

SIO-RW2882 RTU是由西奥推出的高性价的Cat1
RTU设备产品,适合设备控制,状态检测,传
感器数据采集等通过4G网络与服务器的场景。

1) 支持7-36V供电,具有防插反功能,支持供电电压采集;

2) 工作环境为-35℃-75℃;

3)支持1路RS232,2路RS485;

4)支持1路RTC本地时钟;

5)支持8路常开常闭3脚继电器输出(交流250V/10A ,直流28V/10A继电器)

6)支持8路干接点输入检测,输入电压等于供电电压;

7)ADC电流采集(0-20ma),1路供电电压采集;

8)支持硬件看门狗,运行稳定不死机;

9)支持西奥DTU透传固件,支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet,

华为IOT,电信云,涂鸦云、ThingsCloud等平台;

10)支持SSL证书加密TCPS/MQTTS/HTTPS 协议;

11)支持给用户设备进行固件升级。


功能事项

详细说明

4G模块

网络标准

Cat1 4G全网通,支持中国移动、联通、电信


网络频段



LTE-FDD:B1/B3/B5/B8

LTE-TDD:B34/B38/B39/B40/B41

电源参数


7~36V,10W电源,推荐7V以上电源,电源防插反,支持供电电压采集;

工作环境

工作温度

-35℃ ~+75℃


工作湿度

5%~95%RH(无凝露)

继电器

8路

250VAC 10A/28VDC 10A

输入

8路

默认IN和COM导通触发输入

RS232串口



1路



1200-460800;数据位:8 ;停止位:1、2;校验位:奇、偶、无校验

RS485串口



2路



1200-230400;数据位:8 ;停止位:1、2;校验位:奇、偶、无校验

0~20ma ADC

2路

默认0-20ma采集,可以修改电阻采集电压或者其他参数

电源ADC

1路

1路,与供电电源并联,只能采集供电电压

硬件看门狗

支持

外部硬件看门狗

RTC

支持

能正常设置和读取RTC时间

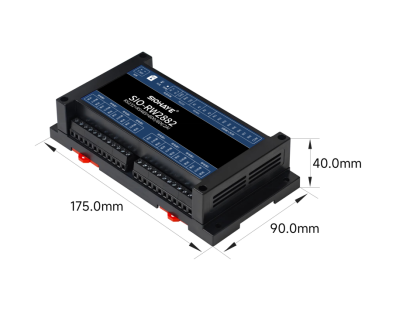

尺寸


175*90*40mm

安装方式


M3螺丝安装

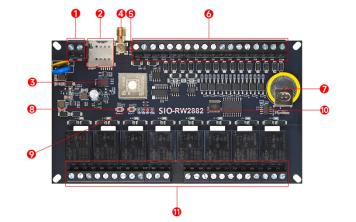

B1 A1

B2 A2


RS485接口




IN1-IN8

COM

8路干接点输入

默认IN和COM导通触发输入

COM是高电平其电压等于设备供电电压

7

RTC


RTC时钟

8

Reload


长按7秒,恢复出厂设置

9

BOOT


配合USB,进入BOOT升级模式

10

USB


固件升级和日志调试

11

继电器

8路 3PIN 继电器

250VAC 10A/28VDC 10A



指示意义

现象

备注

SIM卡不识别

NET LED 5000ms亮 5000ms灭




SIM卡正常,但注册不了网络



NET LED 100ms闪烁




注册网络成功,但没连上服务



NET LED 500ms慢闪



没有任何通道链接

服务器

成功连上服务器



NET LED 1000ms慢闪



至少有一个通道链

接服务器成功

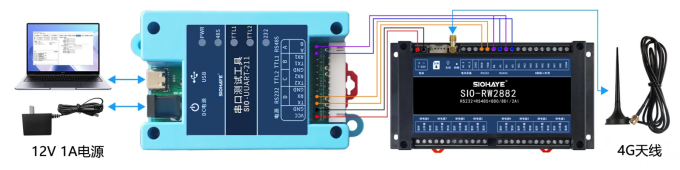

模块的VIN GND 接7~36V,10W的电源(不能用USB转串口那种电脑USB供电,功率不足);可以用RS232 TX接RX,RX接TX,GND 接GND;使用RS485是A接A,B接B;推荐使用西奥SIO-UUART-211测试工具测试,方便供电和串口连接调试。
