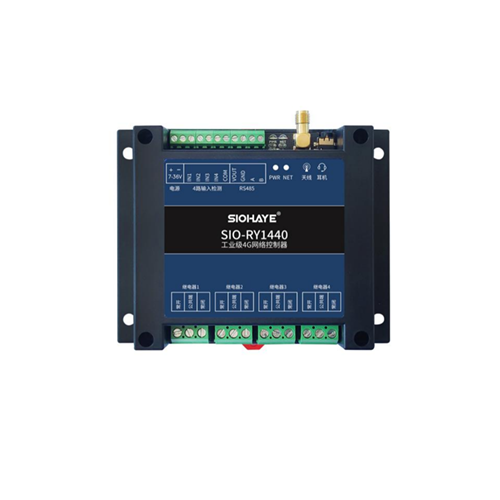

SIO-RY1440 RTU是由西奥推出的工业级、高性价比
RTU 。工业级、稳定、可靠。适合设备控制，状态
检测，传感器数据采集等通过4G网络与服务器通讯
的场景。
1) 支持直流7~36V宽电压供电；
2)支持供电电压检测；
3）支持标准35mm导轨安装，塑料外壳；
4）支持接触放电±8KV，空气放电±15KV；
5）工作环境为-35℃-75℃；
6）支持1路RS485；
7）支持1路可控电源输出(控制对外供地电源)；
8）支持4路干接点量输入；
9）支持4路继电器输出(220VAC/10A )，模组软件重启不改变继电器状态；
10) 支持1路SPK，可以直接驱动8欧2W喇叭，进行TTS播报；
11）支持1路耳机，可以外接带功放喇叭，进行TTS播报；
12）支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT；
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 4G全网通，支持中国移动、联通、电信 |
网络频段
| LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
电源参数 | 7~36V，10W电源，推荐7V以上电源 | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
RS485串口 | 数量 | 1路 |
参数
| 1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 | |
ADC
| 1路，与供电电源并联，只能采集供电电压
| |
输入 | 4路，光耦隔离，干接点输入 | |
输出 | 4路，220VAC 10/30VDC 10A，继电器 | |
耳机孔 | 1路，可以外接功放，播放语音 | |
喇叭 | 1路SPK，可以直接驱动8欧2W喇叭 | |

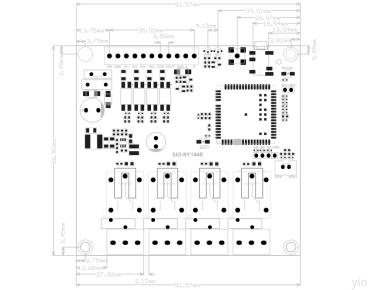

尺寸
| 115*90*40mm
| |
安装方式
| 35mm导轨安装和M3螺丝安装 | |

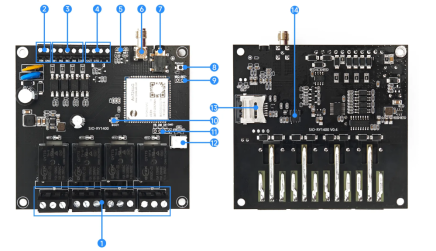

编号 | 标识 | 功能 | 说明 |
1 | 继电器输出
| 继电器输出
| 3PIN继电器，NC(常闭)、COM（公共端）、NO(常开) 220VAC/10A 或者30VDC/10A 默认COM与NC导通，打开继电器后COM与NO导通 |
2 | VIN/GND
| 供电电源
| 7~36V供电，10W电源；推荐12V 1A电源 支持供电电压ADC采集 |
3 | IN/COM
| 干接点输入
| 4G光耦干接点输入；IN和COM导通，IN触发；COM实际是GND |
4 | VOUT/GND
| 可控电源
| 可控输出VIN的电压，最大电流1A，一般用于小传感器供电的控制 |
A B
| RS485
| ||
5 | PWR | 电源指示灯 | |
NET | 系统指示灯 | ||
6 | 4G天线 | SMA接口 | |
7 | 耳机 | 可以接自带功放的喇叭，可以TTS播报 | |
8 | Reload
| 长按7秒，恢复出厂设置
| |
9 | MIC
| 接咪头，可以用来录音
| |
10 | BOOT
| 与USB配合用来升级
| |
11 | USB
| 固件升级或调试日志
| |
12 | SPK
| 喇叭
| 可以直接驱动8欧2W喇叭，可以TTS播报
|
13 | 外置SIM卡
| 翻盖卡槽，中卡，优先使用
| |
14 | 内置SIM卡
| 无外置卡的时候使用 |
指示意义 | 现象 | 备注 |
SIM卡不识别
| NET LED5000ms亮 5000ms灭
| |
SIM卡正常，但注册不了网络
| NET LED 100ms闪烁
| |
注册网络成功，但没连上服务器
| NET LED 500ms慢闪
| 没有任何通道链接服务器
|
成功连上服务器 | NET LED 1000ms慢闪 | 至少有一个通道链接服务器成功 |

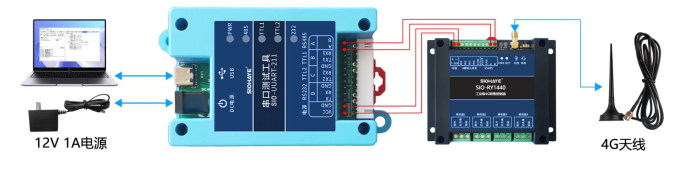

模块的VIN GND 接7~36V,10W的电源(不能用USB转串口那种电脑USB供电，功率不足)；RS485接口，A接Ａ，B接B。推荐使用西奥的SIO-UUART-211测试工具测试，方便供电和串口连接调试。
