4G RTU

4G RTU

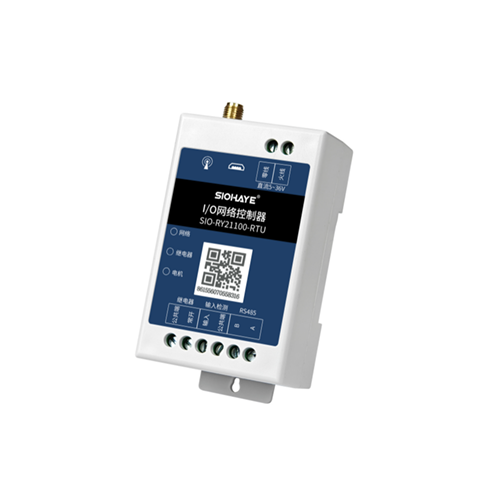

SIO-RY21100

YED-RY21100 RTU版本适合设备控制,状态检测
等通过4G网络与服务器通讯的场景。

1) 支持宽输入电压范围5~36V;

2)支持接触放电±8KV,空气放电±15KV

3)工作环境为-35℃~75℃;

4)支持1路湿节点输入检测;

5)支持1路270V/10A继电器控制;

6)支持1路RS485串口通讯;

7)支持1路ADC,可以直接采集供电电源电压;

8)支持硬件看门狗,运行稳定不死机;

9)支持西奥DTU透传固件,支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet,华为IOT,电信云,涂鸦云、ThingsCloud等平台;

10) 支持SSL证书加密TCPS/MQTTS/HTTPS 协议;


功能事项

详细说明

4G模块

网络标准

Cat1 4G全网通,支持中国移动、联通、电信


网络频段

LTE-FDD:B1/B3/B5/B8

LTE-TDD:B34/B38/B39/B40/B41

电源参数


5~36VDC,10W电源

ADC


1路,与供电电源并联,只能采集供电电压

工作环境

工作温度

-35℃ ~+75℃


工作湿度

5%~95%RH(无凝露)

输入

1路

光耦隔离,高电平触发

输出

1路

继电器,270VAC 10A/30VDC 5A

RS485串口




1200-230400;数据位:8 ;停止位:1、2;校验位:奇、偶、无校验

硬件看门狗

支持

外部硬件看门狗

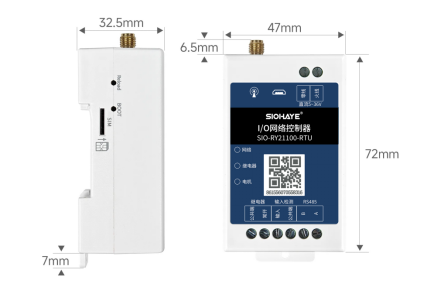

尺寸


77*48*32mm

安装方式


35mm导轨+螺丝定位孔





编号

标识

功能

说明

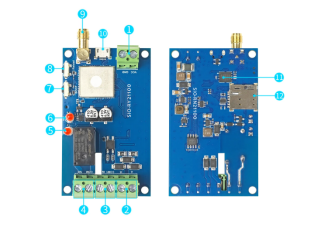

1

VIN GND

供电电源

5~36VDC(直流),10W电源,推荐12V 1A电源可以使用ADC采集供电电压

2

A B

RS485

A接A,B接B

3

IN COM1



双向光耦输入



IN接高电平,COM接GND,触发

IN接低电平,COM接高电平,触发

接入范围 5- 36V

4

COM NO

2PIN继电器

270VAC 10A/30VDC 5A

5

OUT

继电器指示灯

继电器开点亮

6

NET LED




系统指示灯



7

BOOT




USB配合用来升级



8

Reload


长按7秒,恢复出厂设置

9

4G天线


SMA接口

10

USB


固件升级或调试日志

11

内置SIM卡


贴片卡

12

外置SIM


直插自弹卡槽,小卡












指示意义

现象

备注

SIM卡不识别

NET LED 5000ms亮 5000ms灭


SIM卡正常,但注册不了网络

NET LED 100ms闪烁


注册网络成功,但没连上服务器



NET LED 500ms慢闪



没有任何通道链接服

务器

成功连上服务器



NET LED 1000ms慢闪

至少有一个通道链接

服务器成功

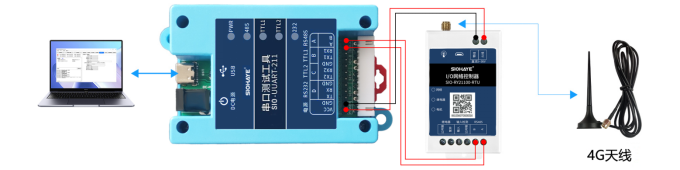

模块的VIN GND 接7~36V,10W的电源;RS485接口,A接A,B接B。推荐使用西奥的SIO-UUART-211测试工具测试,方便供电和串口连接调试。
