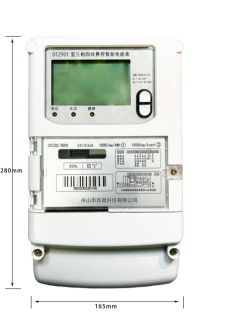

三相费控智能电能表是一款基于现代微处理器技术、
通信技术和电能计量技术打造的高科技产品。它超越
了传统电能表单一的计量功能，集精确计量、智能计
费、远程管控、数据监测于一体，是为电力公司、工
商业企业、园区及大型公建实现能源精细化管理和智
能化运营的核心终端设备。
特点：智能费控，高效管理，支持远程预付费模式，支持尖、峰、平、谷分时电价和阶梯电价，
计量精度高，无需人工现场抄表，通过通信模块自动、定时地将用电数据上传至主站系统，大大提
高了效率和准确性，具备强大的防窃电功能，如监测电流回路开路、电压回路短路、磁场干扰、相
线零线电流不平衡等，并记录事件。
参比电压 | 电压测量范围 | 额定(最大）电流 | 精度等级 | 工作温度 |
3×220V/380V； 3×57.7V/100V； 3×100V | 三相 0.6Un~1.2Un | 互感器接入式： 0.3（1.2）A；1.5（6） A；1（10）A；
| 有功0.2S级、0.5S级 、1级；无功2级 | -25℃～60℃ |
极限工作温度 | 相对湿度 | 频率范围 | 启动电流 |
-45℃～70℃ | ≤95%（无凝露） | (50±2.5)Hz | 经互感器接入式（0.2S级、0.5S 级）：0.001In； 经互感器接入式（1级）： 0.002In； 直接接入式：0.004Ib ； |
静态功耗 | MTBF | 设计寿命 |
各相＜1.5W、6VA | ≥1×105 h | 10年 |
时钟准确度（日误差） | 时钟频率 | 电池寿命 | 电池连续工作时间 | 停电后数据保存时间 |
≤0.5s/d(参比温度 23℃) ≤±1s/d(-25℃ ～+60℃) | 1Hz | 10年 | ≥5年 | ≥10年 |
精准计量功能
（1）双向电能计量：精确测量并累计正向、反向的有功电能消耗与发电量，适用于需监测光伏
等新能源接入的用户。
（2）四象限无功计量：测量四个象限的无功电能，帮助用户分析功率因数情况，为无功补偿提供
数据依据。
（3）分元件计量：支持按三相四线或三相三线等接线方式进行精确计量，确保在各种接线方式
下的准确性。
智能费控功能（核心价值）
（1）预付费模式：支持“先购电，后用电”模式。用户通过远程售电系统充值，电表实时扣费，
余额不足时自动告警，余额为零时自动跳闸。
（2）多费率与阶梯电价：内置时钟，可设置尖、峰、平、谷等多个费率时段及多个阶梯的电价政
策，激励用户削峰填谷，节约电费。
（3）远程费控：通过主站系统，可远程完成用户开户、销户、充值、电价参数下发、强制跳合
闸等所有费控操作，管理效率极高。
（4）负荷控制：内置磁保持继电器，可根据费控指令、负荷阈值或远程命令进行分闸（断电）
和合闸（送电）操作。
全面数据管理功能
（1）实时数据监测：实时测量并显示A/B/C三相的电压、电流、有功/无功功率、功率因数、频
率等全电量参数。
（2）数据冻结与存储：瞬时量冻结，记录特定时刻的各类电气参数。日/月数据冻结，定时冻结并
存储零点、月末结算点的电量数据，支持结算和纠纷查询。极值记录，记录电压、电流等参数的
极大值和极小值及其发生时间。
（3）历史数据统计：循环存储过去数月的用电量数据，便于进行用电趋势分析。
事件记录与告警功能
（1）异常事件侦测：全面记录各类用电异常事件，如：失压、失流、断相；电压/电流逆相序；电
流不平衡；电表开盖、掉电；磁场干扰。
（2）主动告警：当发生上述事件时，电表能通过LCD显示屏警示符号、声光报警（若支持），或
主动向上级主站系统上报告警信息，实现故障的快速定位与处理。
通信接口
（1） RS485-1接口（可在1200bps、 2400bps、4800bps、9600bps选 择）、红外接口（通讯速率
1200bps）
（2）RS485-2接口（可在1200bps、 2400bps、4800bps、9600bps选择）
（3）载波模块接口
带模块仓
（1）表”“模”分离：电表本体负责核心计量，所有通信和高级功能由外部模块实现。
（2）通信方式灵活可选：用户或电力部门可根据现场网络状况，灵活选配并更换NB-IoT、4G、载
波（PLC）、微功率无线等不同类型的通信模块，无需更换整表。
（3）未来proof：当通信技术升级时（如从4G升级到5G），只需更换通信模块，保护初始投资，降
低生命周期成本。

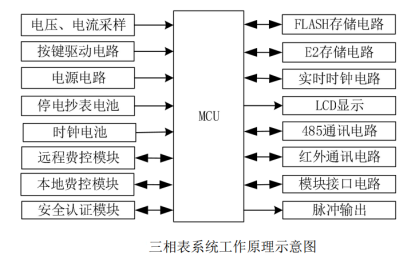

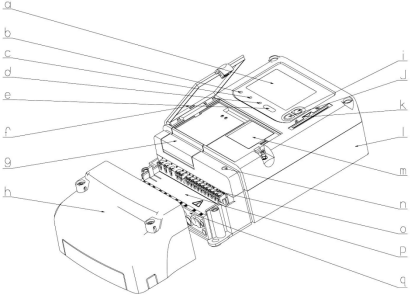

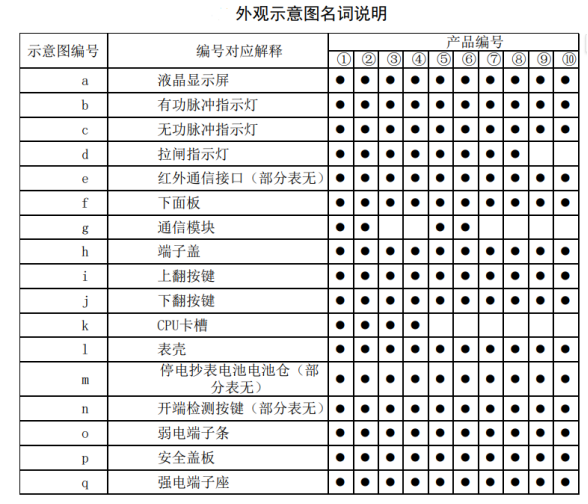

智能电能表工作时，电压经电阻分压采样、电流经电流互感器采样， 通过滤波处理后送入主芯片进行电量脉冲采集、电量累计和各项计算分 析处理，完成有功、无功电能的计算处理，其结果保存在数据存储器中， 同时CPU完成红外、485通讯、LCD显示等功能处理。数据安全性上采用冗 余设计，数据采用多重备份，确保计量数据的可靠性。
安装端子接线图详见强电端子接线图、弱电端子接线图进行，在接线后需将端盖和尾盖铅封。 检查接线无误后，方可接线通电，上电后检查电能表显示的电压、电流、 有功功率的显示数值及极性，通电1分钟后查看显示画面（是否发生失压、 失流、电流反向、逆相序等），以判断接线及仪表运行情况。

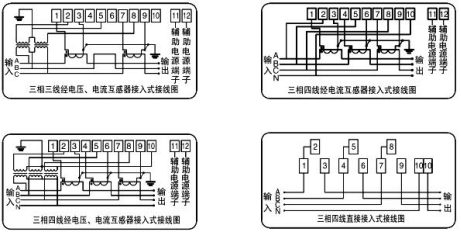

强电端子接线图

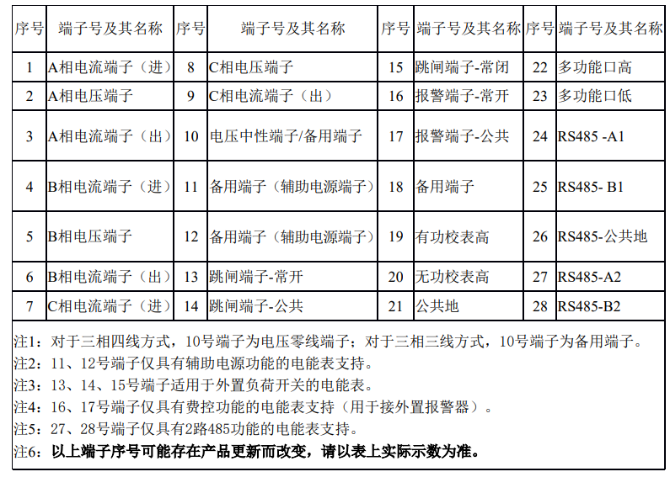

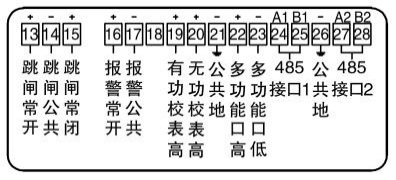

弱电端子接线图（以不同类型的实际示数为准）
若使用产品是开关外置费控智能电能表，现场要实现费控功能需在表后接外置负荷开关，端子定
义详见弱电端子接线图。
无源负荷开关接线方式： 从电能表跳闸控制端子13、14和15输出两组无源无极性控制开关信
号，开关节点容量为交流250V、2A。电能表处于合闸状态时，14跳闸公共端子与15跳闸常闭端子导
通；跳闸状态时，14跳闸公共端子与13跳闸常开端子导通。
对于内部使用分励脱扣器驱动的断路器接线方式，需要根据断路器的控制逻辑将分励脱扣器线圈
的一端接到13跳闸常开端子或15跳闸常闭端子，线圈另一端接N线，14跳闸公共端子接L线。
（2）有源负荷开关接线方式
从电能表跳闸控制端子13直接输出一个交流电压控制信号，该控制信号引自该电能表供电线路的相
线（从A相电压取电），驱动能力不小于 20mA。控制信号的非激励态输出电压应为供电电压的90%
至100%，激励态 输出电压应为供电电压的0%至25%。当控制信号处于非激励态时，外置负 荷开关
闭合，允许用户用电；当控制信号处于激励态时，外置负荷开关 断开，中断用户供电。
建议使用正规断路器厂家，安装前需与开关厂家确认控制逻辑和接线方式，请勿带电操作，因断
路器故障或接线错误可能会导致电能表损 坏和安全事故须客户自行承担责任。
