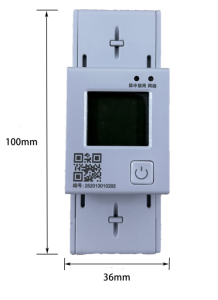

单相电子式电能表是一款在传统电能表的基础上，集成
了无线通讯技术 （ 4G 或 WiFi）的电能表。仪表为直
通式，内置继电器，可通过无线网络接口远程操作，实
现电表线路远程抄表和通断功能。产品测量精度高、性
能稳定可靠、体积小、功耗低、安装方便等。配合远程
用电管理软件、APP等实现用电远程监控及管理。该产品
可广泛应用于产业园区、出租房、校舍、公寓、楼宇配
电自动化管理等领域。
特点：单相电子式电能表是用于测量单相交流电能的现代智能计量仪表。它是一个集高精度计量、
数据采集、远程通信、智能控制、用电管理于一体的智能化终端。它的普及是电力系统迈向信息化
、自动化、互动化的智能电网的必然要求，既为用户带来了透明、便捷、经济的用电体验，也为供
电企业实现了高效、精益的现代化运营管理。
测量精度
参数 | 精度 | 测量范围 |
电流 | 0.5级 | 0.05Ib~Imax |
电压 | 0.5级 | 0.08Un~1.2Un |
频率 | ±0.02Hz | 45Hz~65Hz |
功率 | 有功 1 级、无功 2 级 | / |
功率因数 | ±2 ° | 0.5L~1.0~0.5C |
电能 | 有功 1 级、无功 2 级 |
1级百分数误差极限
电流值 | 功率因数 | 最大允许误差（%） |
0.05Ib≤I＜0.1Ib | 1.0 | ±1.5 |
0.1Ib≤I＜Imax | 1.0 | ±1.0 |
0.1Ib≤I＜0.2Ib | 0.5(感性) 0.8(容性) | ±1.5 ±1.5 |
0.2Ib≤I＜Imax | 0.5(感性) 0.8(容性) | ±1.0 ±1.0 |
规格参数
快速群脉冲 | 220V | ||
参比电流 | 5（60）A | ||
脉冲常熟 | 1600im/kWh | 1600imp/kWh | 1600imp/kWp |
准确度等级（电能） | 有功 1 级 | ||
适用范围
名称 | 正常工作 | 极限工作 |
电压 | 0.8Un~1.1Un | 0.7Un~1.2Un |
频率 | 45Hz~65Hz | 45Hz~65Hz |
环境条件
环境条件 | |
储藏温度：-40℃~70℃ | 工作温度：-20℃~55℃ 极限温度：-25℃~60℃ |
湿度：5%~75% | |
功耗
输入回路 | 功耗 |
电压回路 | ≤1.5W 、10VA |
电流回路 | ≤1VA |
注：超过产品额定范围的电压/电流值会造成仪表损坏。长时间满量程应用也会对您的设备造成损
坏。我公司对于超量程导致的精度变化不予负责。
通讯
通讯制式（4G表） | |
NB-IOT | 4G |
通过 TCP 协议与用户服 务器平台 连接并进行数据 交互 | 通过 TCP 协议与用户服务器平台连接并进行数据交 互 |
SIM卡：NB 物联网卡（NBIOT）SIM卡：NB 物联网卡（NBIOT） | SIM卡：4G 物联网卡 |
通讯协议：支持 DL/T645-2007 通讯规约、Modbus-RTU 通讯规约 | |
电气特征
电气特性 | |
潜动 | 当电能表施加参比电压的115%而电流线路无电流时，电能表在规定的 时间内测试输出不应产生多于一个的脉冲 |
起动 | 在额定电压的条件下，负载电流升到0.004Ib后，电能表 在规定的时间 内应有脉冲输出或代表电能输出 |

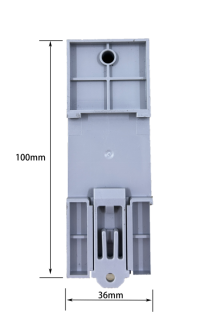

安装方式
安装方式 |
导轨安装 |
电磁兼容
电磁兼容 | |
电快速瞬变脉冲群抗扰度试验 | 执行标准GB/T 17626.4；IEC 61000-4-4 等级：Ⅳ级（通信端口 2kV，其它端口4kV） |
静电放电抗扰度试验 | 执行标准GB/T 17626.2；IEC 61000-4-2 等级：Ⅲ级（接触放电 6kV，空气放电8kV） |
浪涌(冲击) 抗扰度试验 | 执行标准GB/T 17626.5；IEC 61000-4-5 等级：Ⅳ级（强电回路 4kV，弱电回路2kV） |
射频电磁场辐射抗扰度试验 | 执行标准GB/T 17626.6；IEC 61000-4-6 等级：Ⅲ级（10V/m） |
实时测量
（1）电压、电流测量。
（2）有功功率、无功功率、视在功率、功率因数、频率测量
电能计量
（1）正反向有功电能计量及组合有功电能计量，默认组合=正+反
远程拉合闸
（1）仪表内置继电器，可远程操作拉闸、合闸功能
费控功能
（1）通过远程售电系统实现费控功能（开户、充值、购电、退电、初始化（销 户）、查询等操作）
（2）具有远程保电功能，当仪表收到保电命令时处于保电状态，在保电状态下 仪表不执行任何
情况下引起拉闸直至保电解除；当仪表在拉闸状态下收到 保电命令则仪表合闸。
（3）电表首次使用时，先要进行开户操作，开户时要设置好客户编号，做到一 表一号一一对应 1、
开户操作应满足的条件：a、命令中的购电次数为 0 或 1；b、对于已开 户的电表进行开户时，
命令中的客户编号应与电能表中的客户编号一致 2、开户操作内容：a、电能表开户时，如开
户命令中购电次数比电表中的 购电次数大于 1，则开户充值，如购电次数相等，则只开户
，不充值；b、 对未开户的电能，收到开户命令时，直接开户，开户成功后保存客户编号， 设
置电能表为远程已开户；c、对已开户的电表，收到开户命令时，如客户 编号一致时，按照远
程开户流程操作，设置电能表为远程已开户。
（4）充值操作满足条件：
1、未开户的电能表不能进行充值操作
2、充值前应先判客户编号一致性
3、当充值数据帧中的购电次数大于比电能表中购电次数大于 1 时，并且购电电量加上表内
剩余电量小于或等于囤积电量限值（如囤积电量为 0，做 999999.99kWh），方可充值。
（5）退电操作满足条件：
1、未开户的电能表不能进行退电操作
2、 退电前应先判客户编号一致
3、电能表中的剩余电量大于 0
4、退电命令中的购电次数应与表内购电次数一致
告警功能
（1）具有过负荷告警功能：当有功功率超过设置的过载功率阀值且持续时间超过告警延时时间，
则产生过载告警，并记录告警发生时刻触发值和发生时间。
（2）具有过流告警功能：当电流超过设置的过流阀值且持续时间超过告警延时时间，则产生过流
告警，并记录告警发生时刻触发值和发生时间。
（3）具有过压告警功能：当电压超过设置的过压阀值且持续时间超过告警延时时间，则产生过压
告警，并记录告警发生时刻触发值和发生时间。
（4）具有欠压告警功能：当电压低于设置的欠压阀值且持续时间超过告警延时时间，则产生欠压
告警，并记录告警发生时刻触发值和发生时间。
事件记录
（1）保存最近 10 次掉电记录，记录最近 10 次掉电事件发生时间，恢复供电 时主动上报最近一
次停电信息。
（2）保存最近 10 次的购电记录（购电时间，购电总次数、购电量、购电前剩 余电量、购电后剩
余电量、购电后累计购电量）。
（3）保存最近 10 次的退电记录（退电时间、退电前购电次数、退电量、退 电前剩余电量、退电
后剩余电量）。
历史电量数据
（1）结算时间默认每月月末零点，或每月 1 日~28 日内整点时刻，月结数据 （组合有功电能，
正向有功电能，反向有功电能）存储最近 12 个月历史电量。
LCD 显示
（1）位段式 LCD 显示，具有自动循环。
（2）显示当前有功总电能、无功总电能、电压、电流、有功功率、无功功率、 功率因素、电网
频率、剩余电量（透支电量）、日期、时间等参量。
（3）显示的数值单位采用国家法定计量单位，如：kW 、kWh、V 、A 等。
脉冲指示
（1）脉冲指示为有功脉冲指示灯（有功计量时闪烁）
通讯指示
（1）无线网络通讯状态指示
拉闸指示
（1）当继电器处于断开状态时，拉闸指示灯亮，其他情况拉闸指示灯灭
通讯
（1）无线通讯，支持4G
按键
（1）紧急透支用电、翻页查询、开启WiFi一键配网（WiFi产品具有）
时钟
（1）时钟具有自动计算日历、计时、闰年自动转换功能，无线在正常连接网络后能自动进行 NTP
校时

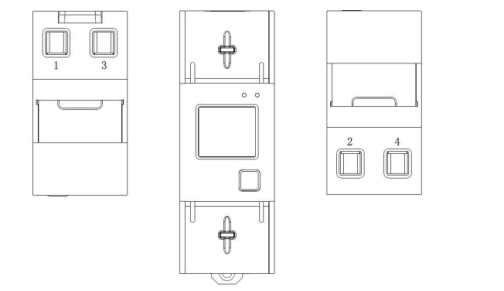

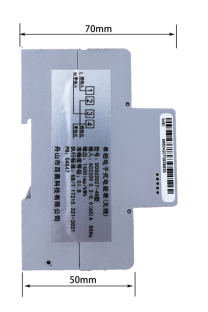

端子号 | 端子定义 |
1 | 相线入 |
2 | 相线出 |
3 | 零线入 |
4 | 零线出 |
注：具体端子定义以实物产品为准。

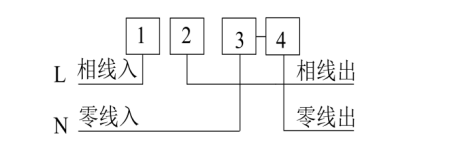

接线图
接线注意事项
1)产品接线为上进线、下出线安装方式。
2)端子1对3或2对4间不能短路。
3)进线必须由1、3端子进，由2、4端子出。
4)端子1和2为相线（火线）接口，端子3和4为零线接口。
5)接入的电压应在装置的额定电压范围以内。
6)电压输入回路必须有断路器或熔断器提供保护。
7)推荐接入电缆线为6mm²或10mm²多股软线。
8)进线、出线必须与仪表端子压接牢固，以免因发热损坏设备等。
