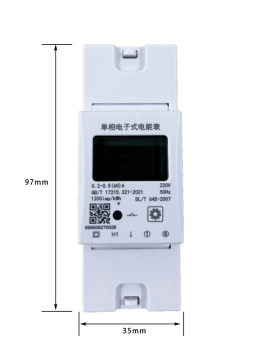

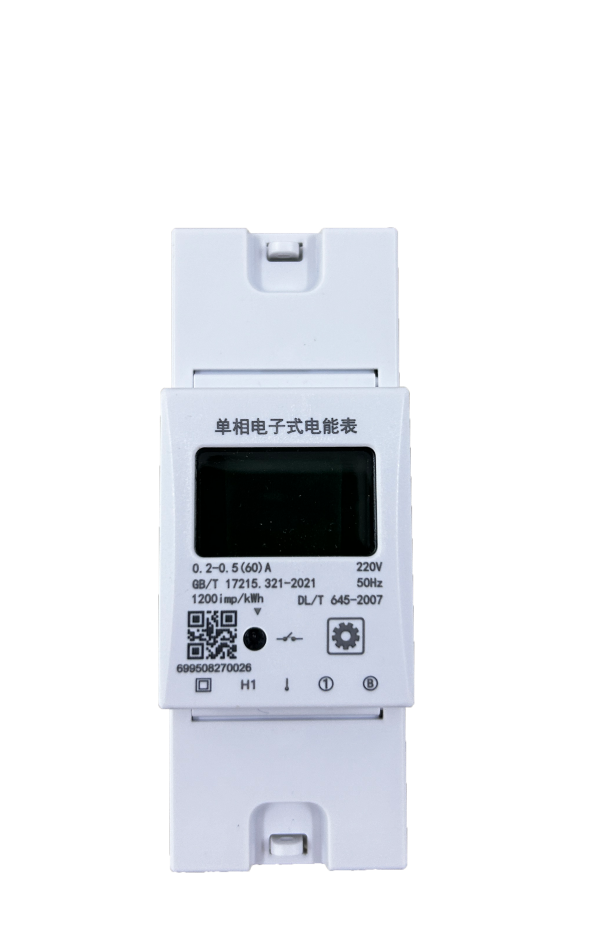

单相电子式电能表是一款在传统电能表的基础上，集成
了无线通讯技术 （ 4G 或 WiFi）的电能表。仪表为直
通式，内置继电器，可通过无线网络接口远程操作，实
现电表线路远程抄表和通断功能。产品测量精度高、性
能稳定可靠、体积小、功耗低、安装方便等。配合远程
用电管理软件、APP等实现用电远程监控及管理。该产品
可广泛应用于产业园区、出租房、校舍、公寓、楼宇配
电自动化管理等领域。
特点：单相电子式电能表是用于测量单相交流电能的现代智能计量仪表。它是一个集高精度计量、
数据采集、远程通信、智能控制、用电管理于一体的智能化终端。它的普及是电力系统迈向信息化
、自动化、互动化的智能电网的必然要求，既为用户带来了透明、便捷、经济的用电体验，也为供
电企业实现了高效、精益的现代化运营管理。
测量精度
参数 | 精度 | 测量范围 |
电流 | 0.5级 | 0.05Ib~Imax |
电压 | 0.5级 | 0.08Un~1.2Un |
频率 | ±0.02Hz | 45Hz~65Hz |
功率 | 有功 1 级、无功 2 级 | / |
功率因数 | ±2 ° | 0.5L~1.0~0.5C |
电能 | 有功 1 级、无功 2 级 |
1级百分数误差极限
电流值 | 功率因数 | 最大允许误差（%） |
0.05Ib≤I＜0.1Ib | 1.0 | ±1.5 |
0.1Ib≤I＜Imax | 1.0 | ±1.0 |
0.1Ib≤I＜0.2Ib | 0.5(感性) 0.8(容性) | ±1.5 ±1.5 |
0.2Ib≤I＜Imax | 0.5(感性) 0.8(容性) | ±1.0 ±1.0 |
规格参数
快速群脉冲 | 220V | ||
参比电流 | 5（60）A | ||
脉冲常熟 | 1200im/kWh | 1200imp/kWh | 1200imp/kWp |
准确度等级（电能） | 有功 1 级 | ||
适用范围
名称 | 正常工作 | 极限工作 |
电压 | 0.8Un~1.1Un | 0.7Un~1.2Un |
频率 | 45Hz~65Hz | 45Hz~65Hz |
环境条件
环境条件 | |
储藏温度：-40℃~70℃ | 工作温度：-20℃~55℃ 极限温度：-25℃~60℃ |
湿度：5%~75% | |
功耗
输入回路 | 功耗 |
电压回路 | ≤1.5W 、10VA |
电流回路 | ≤1VA |
注：超过产品额定范围的电压/电流值会造成仪表损坏。长时间满量程应用也会对您的设备造成损
坏。我公司对于超量程导致的精度变化不予负责。
通讯
通讯参数（485表） | |
通讯端口：RS485，2线 半双工 | 通讯波特率：1200bps、2400bps、4800bps、9600bps 可选， 默认9600bps，如另有要求, 请以实际产品为 准 |
校验位：无/奇/偶可选 | 默认无校验 |
通讯地址 | DL/T645-2007通讯地址为12位BCD码，默认为电表编码， Modbus通讯地址默认为01 |
通讯协议：遵循DL/T645-2007、Modbus-RTU规约 | |
电气特征
电气特性 | |
潜动 | 当电能表施加参比电压的115%而电流线路无电流时，电能表在规定的 时间内测试输出不应产生多于一个的脉冲 |
起动 | 在额定电压的条件下，负载电流升到0.004Ib后，电能表 在规定的时间 内应有脉冲输出或代表电能输出 |

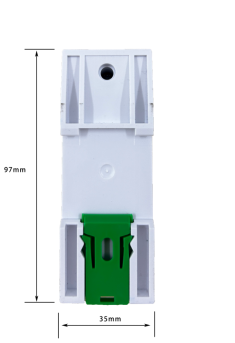

安装方式
安装方式 |
导轨安装 |
电磁兼容
电磁兼容 | |
电快速瞬变脉冲群抗扰度试验 | 执行标准GB/T 17626.4；IEC 61000-4-4 等级：Ⅳ级（通信端口 2kV，其它端口4kV） |
静电放电抗扰度试验 | 执行标准GB/T 17626.2；IEC 61000-4-2 等级：Ⅲ级（接触放电 6kV，空气放电8kV） |
浪涌(冲击) 抗扰度试验 | 执行标准GB/T 17626.5；IEC 61000-4-5 等级：Ⅳ级（强电回路 4kV，弱电回路2kV） |
射频电磁场辐射抗扰度试验 | 执行标准GB/T 17626.6；IEC 61000-4-6 等级：Ⅲ级（10V/m） |
实时测量
（1）电压、电流测量。
（2）有功功率、无功功率、视在功率、功率因数、频率测量
电能计量
（1）正反向有功电能计量及组合有功电能计量，默认组合=正+反
远程拉合闸
（1）仪表内置继电器，可远程操作拉闸、合闸功能
历史电量数据
（1）结算时间默认每月月末零点，或每月1日~28日内整点时刻，月结数据 （组合有功电能，正向有功电能，
反向有功电能）存储最近12个月历 史电量。
LCD显示
（1）8位段式LCD显示，具有自动循环
（2）显示当前有功总电能、无功总电能、电压、电流、有功功率、无功功率、功率因素、电网频
率、剩余电量（透支电量）、日期、时间等参量
（3）显示的数值单位采用国家法定计量单位，如：kW、kWh、V、A等
脉冲指示
(1) 脉冲指示为有功脉冲指示灯（有功计量时闪烁）
网络指示
(1)通讯时闪烁
按键
(1)应急合闸、紧急透支用电（开户且允许透支情况下）、翻页查询

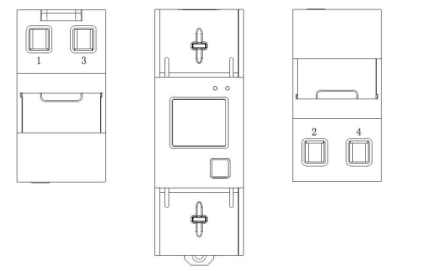

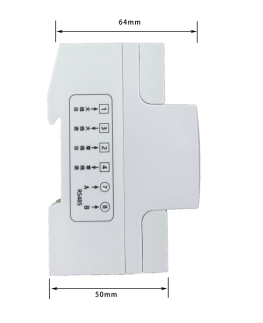

功能端子
端子号 | 端子定义 | ||
1 | 相线入 | 7 | 电能脉冲+/秒脉冲 +(485表） |
2 | 相线出 | 8 | 电能脉冲-/秒脉冲 -(485表） |
3 | 零线入 | 11 | RS485端口A(485表） |
4 | 零线出 | 12 | RS485端口B(485表） |
注：具体端子定义以实物产品为准。

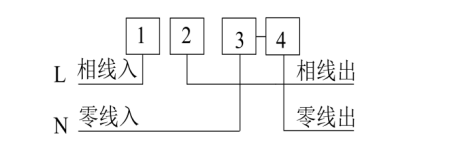

接线图
接线注意事项
1)产品接线为上进线、下出线安装方式。
2)端子1对3或2对4间不能短路。
3)进线必须由1、3端子进，由2、4端子出。
4)端子1和2为相线（火线）接口，端子3和4为零线接口。
5)接入的电压应在装置的额定电压范围以内。
6)电压输入回路必须有断路器或熔断器提供保护。
7)推荐接入电缆线为6mm²或10mm²多股软线。
8)进线、出线必须与仪表端子压接牢固，以免因发热损坏设备等。
9)RS485通讯（11、12）端口、电能脉冲（7、8）端口严禁接入强电（仅限485表）。
