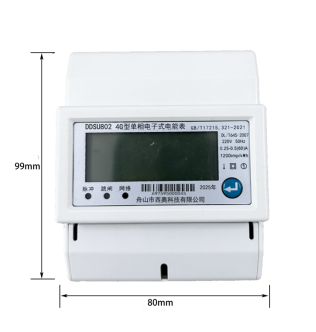

单相电子式电能表（导轨）是我公司自主研发的新一代智
能电能表产品。电表采用高性能 32 位嵌入式 Cotex-M0
硬件平台、自主开发的嵌入式 软件系统、4G 通信和高精
度电能测量等技术研制而成，该产品功能强大、操作简单、
运行稳定、维护方便，能够满足用电管理、安全监测、远
程抄表等多方面的应用需求。
特点：单相电子式电能表是用于测量单相交流电能的现代智能计量仪表。它是一个集高精度计量、
数据采集、远程通信、智能控制、用电管理于一体的智能化终端。它的普及是电力系统迈向信息化
、自动化、互动化的智能电网的必然要求，既为用户带来了透明、便捷、经济的用电体验，也为供
电企业实现了高效、精益的现代化运营管理。
电气参数
正常工作电压 | 极限工作电压 | 额定电流 | 消耗功率 | 时钟电池 |
交流220V | 交流 80～280V | 5（60）A | < 10VA | 3.6V/1200mAh |
运行环境条件
温度 | 湿度 | 大气压力 | 防尘、防滴水 |
-40℃~+70℃ , C3 等级 | 相对湿度 5%～100% | 63kPa-106kPa (相对海拔高度2KM以下) | 符合 Q/GDW 374.1 规定的 IP51级防滴 水试验要求 |
电磁兼容
快速群脉冲 | 静电放电 | 雷击浪涌 |
符合 Q/GDW 374.1 等级 4 要 求。4KV(电源回路)/ 2KV(信号 回路) | 符合 Q/GDW 374.1 等级 4 要 求，8KV。 | 符合 Q/GDW 374.1 等级 4 要求 ，4KV 。 |
安全性能
冲击耐压 | 工频耐压 |
6KV | 2KV |
计量精度
有功精度 | 电压电流精度 | 脉冲常熟 |
1级 | 0.5级 | 1200imp/kWh |
电表计量功能
（1）交流采样：采集电压、电流、有功功率、无功功率等参数。
（2）能量计算：计算各费率组合有功、正向有功、反向有功电能量。
时钟、费率时段功能（选配功能）
（1）采用具有温度补偿功能的硬件时钟电路，具有日历、计时和闰年自动切 换等功能。
（2）时钟芯片单独供电，时钟精度优于 0.5 秒/天，电池寿命优于 10 年。
（3）支持 14 个年时区数，8 个日时段表，14 个日时段数（每日切换数）。
（4）支持尖、峰、平、谷、深谷 5 个费率。
冻结功能（选配功能）
（1）存储 30 天零点日冻结电量数据。
（2）存储 12 个结算日冻结电量数据。
控制功能
（1）内置独立磁保持继电器、触点容量为 90A/AC250V。
（2）支持远程拉合闸、保电功能。
（3）紧急情况下支持按键紧急保电（长按 10 秒）。
（4）支持超功率断电功能，功率阀值和持续时间可灵活设置。
通信功能
（1）远程通讯采用 4G 通信方式，协议采用国家电网标准 Q/GDW 1376.1-2013 《主站与采集终端
通信协议》，以及物联网 MQTT 通信协议。
（2）具备在线远程升级程序，方便更新电表功能，支持断点续传。
指示灯说明(部分功能4G表适用）
名称 | 状态说明 |
脉冲 | 有功脉冲输出，常数为 1200imp/kWh。 |
状态 | 长灭：表示电表正常运行 1Hz 闪烁：表示预付费功能余额不足。 常亮：表示继 电器处于跳闸状态。 |
网络 | 常亮：4G 未注册到基站，无信号或没有插入 SIM 卡。 1 秒闪烁：表示 4G 找到网络。 0.2 秒闪烁：表示登陆到系统主站，可以正常通信。 |
通信 | 模块数据通信指示灯，红绿双色。红灯闪烁时，表示模块接收数据；绿灯闪 烁时，表示模块发送数据。 |
