一、产品概述
DDSY6607远程单相预付费导轨电能表，采用先进的专用集成电路设计，全自动表面贴装(SMT)生产工艺制造。电能表的线路设计和元器件选择以较大的环境允差为依据，可保证整机长期稳定工作，高精度、高过载、低功耗，可靠性能高。采用符合国际标准的先进的智能IC卡技术实现预付费方式，内置磁保持继电器。通过控制继电器实现控制负载的通与断，实现督促用户先买电后用电的功能。
主要特点：应用计算机管理，先购电后用电；在额定电流范围内能限制最大使用功率(由供电部门限定);短信通知或自动断电告警用户购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计等。
产品符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》和GB/T 18460.3-2001《IC卡预付费售电系统第3部分：预付费电能表》的全部技术要求。本仪表符合GB/T17215.321-2008和485通讯DL/T645-1997/2007标准。具有485跟红外通讯，远程拉合闸断电送电，远程充值，远程抄表，无需连线，电表安装好即可远程控制。
二、型号规格技术参数
1、规格型号
| 规格/型号 | 精度等级 | 电压规格(V) | 电流规格(A） |
| DDSY6607 | 1.0 | 220 | 5(20)、10(40)、15(60)、20(80)、30(100) |
2、主要技术参数
①基本误差：
| 负载电流 | 功率因数 | 百分数误差限(%) |
| 0.05Ib≤I<0.1Ib | 1 | ±1.0 |
| 0.1Ib≤I≤Imax | ±0.6 | |
| 0.1Ib≤I<0.2Ib | 0.5(滞后) | ±1.0 |
| 0.2Ib≤I≤Imax | 0.8(超前) | ±0.6 |
②电气参数(参比条件):
| 起动电流 | 功 耗 | 潜 动 | 电压范围 | 工作温度范围 |
| 0.4 %Ib | 电压线路<1.0W,3.0VA;电流线路<1.0VA | 具有逻辑防潜动电路 | 220V±10% | -25℃~+65℃ |
三、产品功能特点
| 【电能计量功能】:可计量有功电能 |
| 【预存电费功能】:先充值后用电、解决收费难问题 |
| 【拉合闸功能】:欠费自动拉闸断电、充值自动通电、手动远程拉合闸 |
| 【保护功能】:超负荷自动断电，电流过大时自动断电保护，负荷正常时自动通电 |
| 【插卡充值功能】:在网络意外中断情况下需要充值，可临时用卡给电表充值，充值方式多样化 |
| 【通讯接口】:RS-485通讯接口，配套远程抄表系统，可抄取电表电量和余额数据，DL/T645-2007通讯规约 |
| 【电流规格】:5(20)A;10(40)A;15(60)A;20(80)A;30(100)A |
| 【定时抄表】:远程定时自动抄表 |
| 【手机充值缴费】:手机支付宝、微信都可支付缴费 |

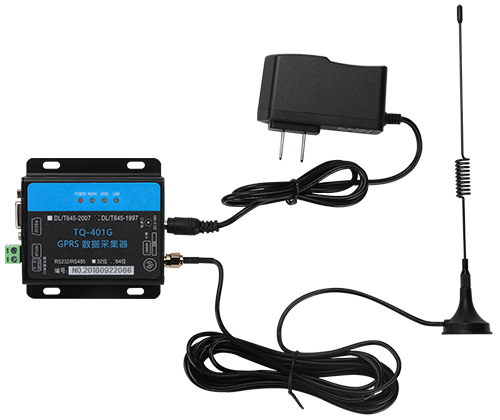

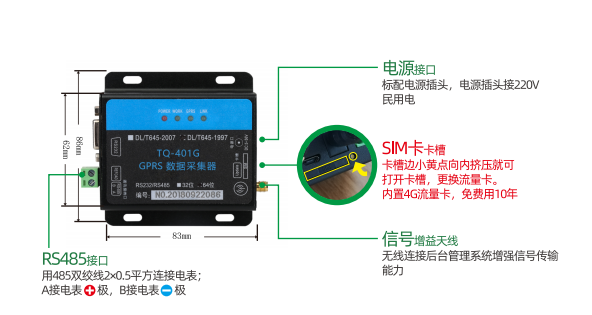

| 【无线数据传输】:电表配套采集器内置4G流量卡，免费送10年流量 |
| 【手机短信通知】:余额低于报警值，系统会发给用户催缴短信；充值成功，手机短信通知 |

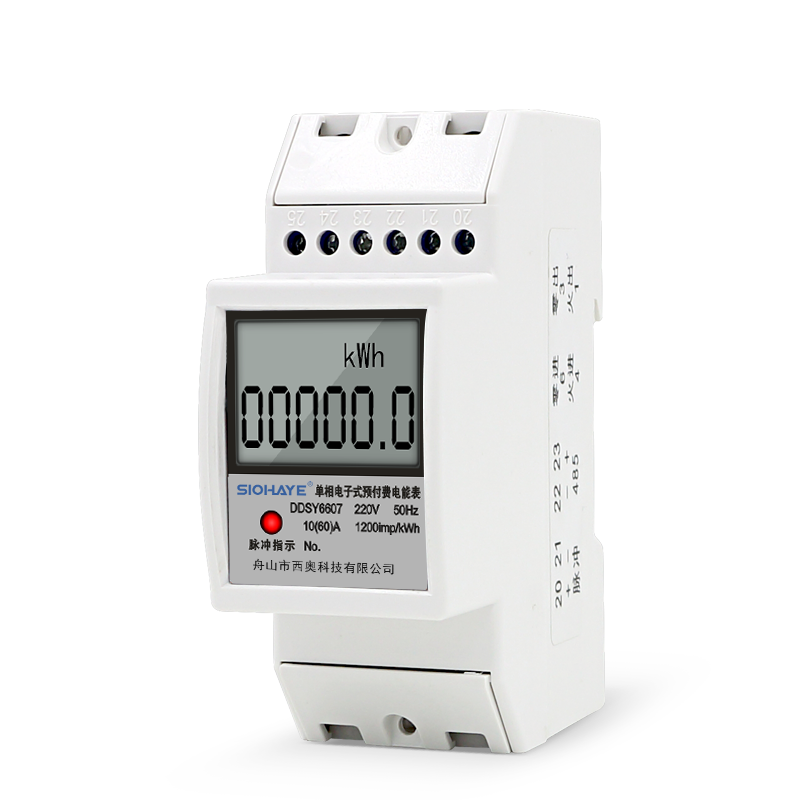

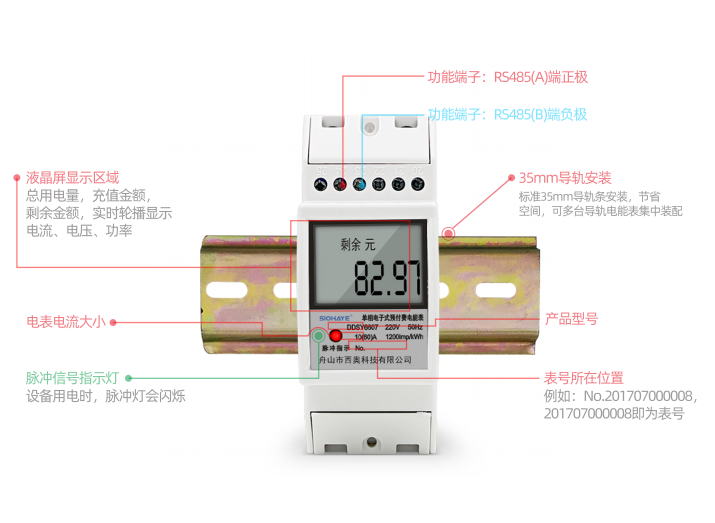

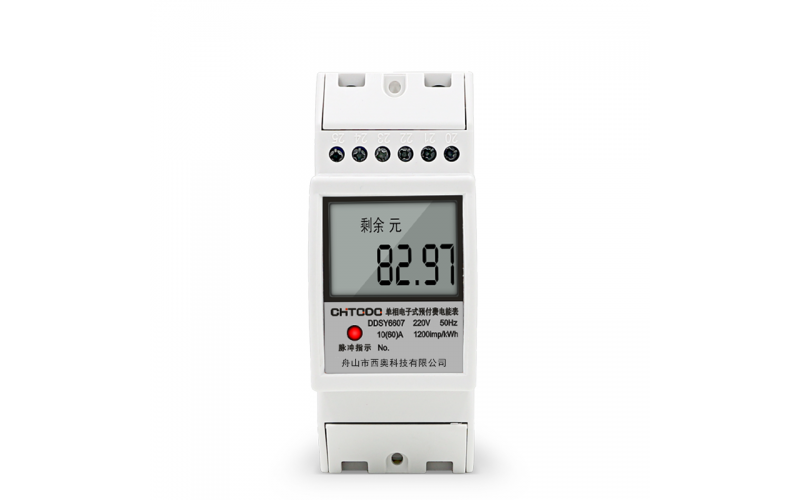

四、外观图
五、电表电流选择
电表电流不是选择越大越好，或者越小越好，而应该选择与耗电功率相对应的。电流要算所有电器加起来的电流，电表电流买小了，电表会烧掉，建议电流要买稍大些。(例如：10A*220V=2200W;10(60)承受功率为13000W)
| 10(60)A 最大负载电器功率 13000W |

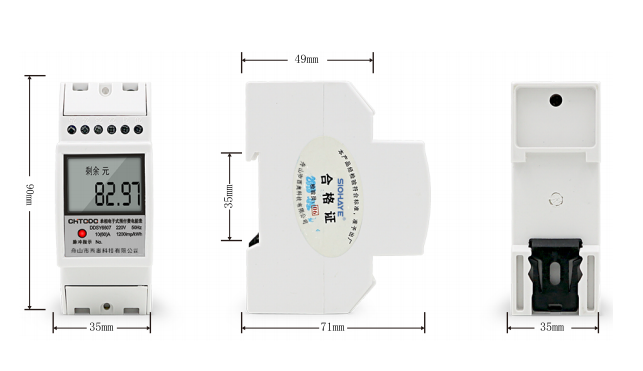

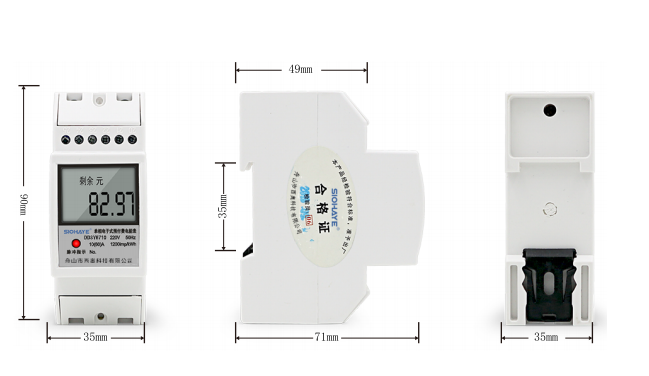

六、产品尺寸

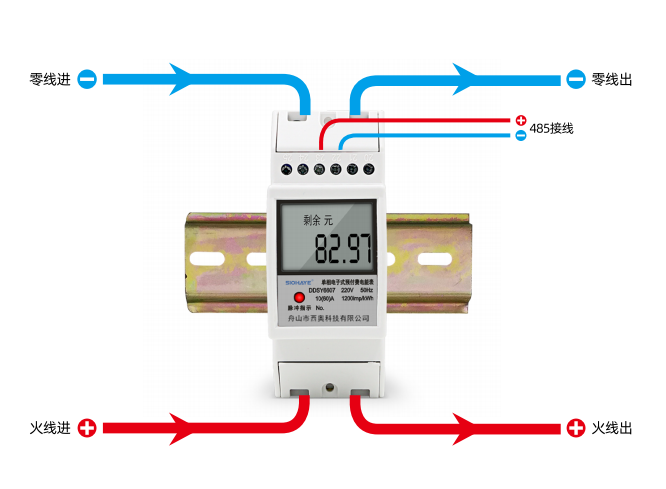

七、接线图
