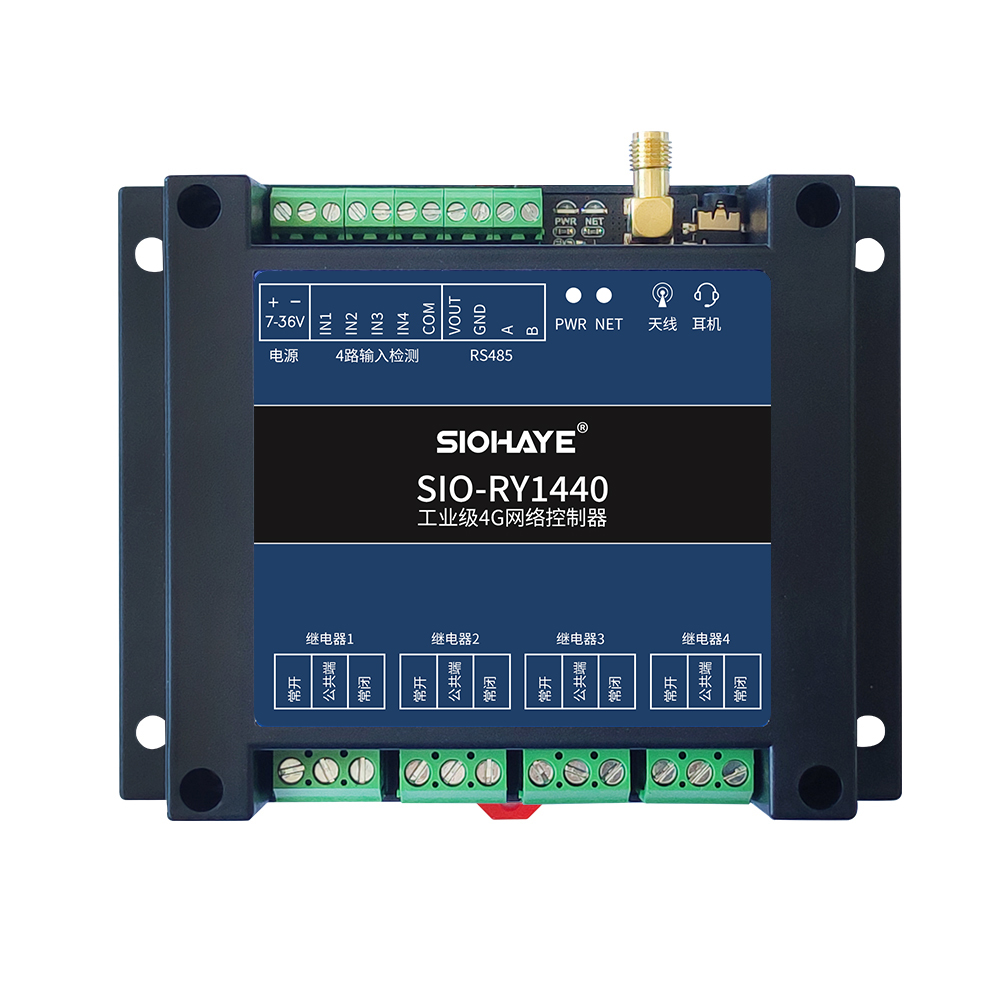

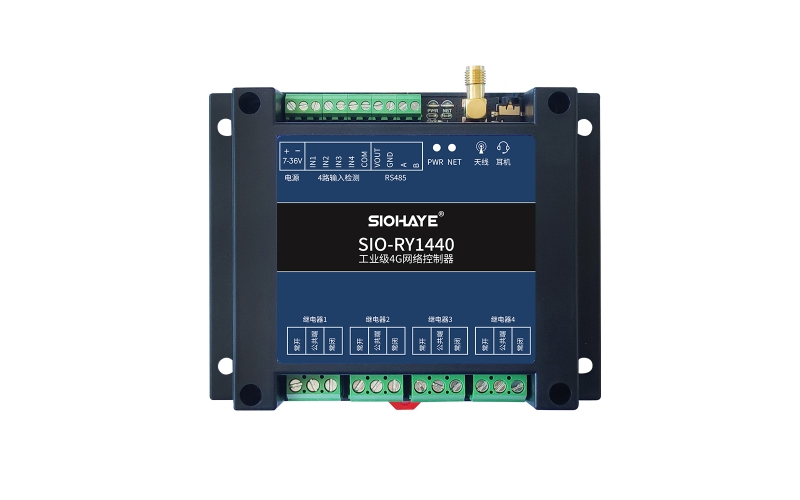

SIO-RY1440
1. 简介
SIO-RY1440 RTU是由西奥推出的工业级、高性价比RTU 。工业级、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景特性如下:
1) 支持直流7~36V宽电压供电；
2) 支持供电电压检测；
3) 支持标准35mm导轨安装，塑料外壳；
4) 支持接触放电±8KV，空气放电±15KV；
5) 工作环境为-35℃-75℃；
6) 支持1路RS485；
7) 支持1路可控电源输出(控制对外供地电源)；
8) 支持4路干接点量输入；
9) 支持4路继电器输出(220VAC/10A )，模组软件重启不改变继电器状态；
10) 支持1路SPK，可以直接驱动8欧2W喇叭，进行TTS播报；
11) 支持1路耳机，可以外接带功放喇叭，进行TTS播报；
12) 支持西奥DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT；
2. 产品规格
2.1. 硬件参数
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 4G全网通，支持中国移动、联通、电信 |
网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
电源参数 | 7~36V，10W电源，推荐7V以上电源 | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
RS485串口 | 数量 | 1路 |
参数 | 1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验 | |
ADC | 1路，与供电电源并联，只能采集供电电压 | |
输入 | 4路，光耦隔离，干接点输入 | |
输出 | 4路，220AVC 10/30DVC 10A，继电器 | |
耳机孔 | 1路，可以外接功放，播放语音 | |
喇叭 | 1路SPK，可以直接驱动8欧2W喇叭 | |
尺寸 | 115*90*40mm | |
安装方式 | 35mm导轨安装和M3螺丝安装 | |
2.2. 硬件资源介绍
编号 | 标识 | 功能 | 说明 |
1 | 继电器输出 | 继电器输出 | 3PIN继电器，NC(常闭)、COM（公共端）、NO(常开) 220VAC/10A 或者30VDC/10A 默认COM与NC导通，打开继电器后COM与NO导通 |
2 | VIN/GND | 供电电源 | 7~36V供电，10W电源；推荐12V 1A电源 支持供电电压ADC采集 |
3 | IN/COM | 干接点输入 | 4G光耦干接点输入；IN和COM导通，IN触发； COM实际是GND |
4 | VOUT/GND | 可控电源 | 可控输出VIN的电压，最大电流1A，一般用于小传感器供电的控制 |
A B | RS485 | ||
5 | PWR | 电源指示灯 | |
NET | 系统指示灯 | ||
6 | ４G天线 | SMA接口 | |
7 | 耳机 | 可以接自带功放的喇叭，可以TTS播报 | |
8 | Reload | 长按7秒，恢复出厂设置 | |
9 | MIC | 接咪头，可以用来录音 | |
10 | BOOT | 与USB配合用来升级 | |
11 | USB | 固件升级或调试日志 | |
12 | SPK | 喇叭 | 可以直接驱动8欧2W喇叭，可以TTS播报 |
13 | 外置SIM卡 | 翻盖卡槽，中卡，优先使用 | |
14 | 内置SIM卡 | 无外置卡的时候使用 |
3. LED状态描述
指示意义 | 现象 | 备注 |
SIM卡不识别 | NET LED5000ms亮 5000ms灭 | |
SIM卡正常，但注册不了网络 | NET LED 100ms闪烁 | |
注册网络成功，但没连上服务器 | NET LED 500ms慢闪 | 没有任何通道链接服务器 |
成功连上服务器 | NET LED 1000ms慢闪 | 至少有一个通道链接服务器成功 |
