一、产品概述
DTSY6607远程三相预付费电能表，采用先进的专用集成电路设计，全 自动表面贴装(SMT)生产工艺制造。电能表的线路设计和元器件选择以 较大的环境允差为依据，可保证整 机长期稳定工作，高精度高过载、 低功耗，可靠性能高。采用先缴费 后用电缴费方式。通过控制继电器 实现控制负载的通与断，实现督促 用户先买电后用电的功能。
DTSY6607远程三相预付费电能表，采用先进的专用集成电路设计，全 自动表面贴装(SMT)生产工艺制造。电能表的线路设计和元器件选择以 较大的环境允差为依据，可保证整 机长期稳定工作，高精度高过载、 低功耗，可靠性能高。采用先缴费 后用电缴费方式。通过控制继电器 实现控制负载的通与断，实现督促 用户先买电后用电的功能。
产品符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》和GB/T18460.3-2001《IC卡预付费售电系统第3部分：预付费电能表》的全部技术要求。本仪表符合GB/T 17215.321-2008和485通讯DL/T645-2007标准。具有485跟红外通讯，远程拉合闸断电送电，远程充值，远程抄表，电表安装好即可远程控制。
二、型号规格技术参数
1、规格型号
| 规格/型号 | 精度等级 | 电压规格(V) | 电流规格(A) |
| DTSY6607 | 1 | 3×220/380 | 互感式：1.5(6) 直接式：5(20)、10(40)、 15(60)、20(80)、 30(100) |
2、主要技术参数
①基本误差：
| 电流值 | |||
| 直接接通仪表 | 经互感器仪表 | 功率因素(COSφ) | 基本误差(%) |
| 0.05Ib≤I<0.1Ib | 0.02Ib≤I<0.05In | 1 | ±1.5 |
| 0.1Ib≤I<Imax | 0.05In≤I<Imax | 1 | ±1.0 |
| 0.1Ib≤I<0.2Ib | 0.05In≤I<0.1In | 0.5(感性)0.8(容性） | ±1.5 |
| 0.2Ib≤I<Imax | 0.1In≤I<Imax | 0.5(感性)0.8(容性) | ±1.0 |
②电气参数(参比条件):
| 起动电流 | 功 耗 | 潜 动 | 电压范围 | 工作温度范围 |
| 0.4 %Ib | 电压线路功耗：≤2W和10VA,电流线路功耗：≤4.0VA | 具有逻辑防潜动电路 | 380V±10% | 环境温度不超过-20～+55℃,相对湿度不超过85% |
三、产品功能特点
| 【电能计量功能】:可计量有功电能 |
| 【预存电费功能】:先充值后用电、解决收费难问题 |
| 【拉合闸功能】:欠费自动拉闸断电、充值自动通电、手动远程拉合闸 |
| 【保护功能】:超负荷自动断电，电流过大时自动断电保护，负荷正常时自动通电 |
| 【手机充值功能】:手机微信远程充值，没有距离限制 |
| 【通讯接口】:RS-485通讯接口，配套远程抄表系统，可抄取电表电量和余额数据，DL/T645-2007通讯规约 |
| 【电流规格】:5(20)A;10(40)A;15(60)A;20(80)A;30(100)A |
| 【定时抄表】:远程定时自动抄表 |
| 【手机充值缴费】:手机支付宝、微信都可支付缴费 |

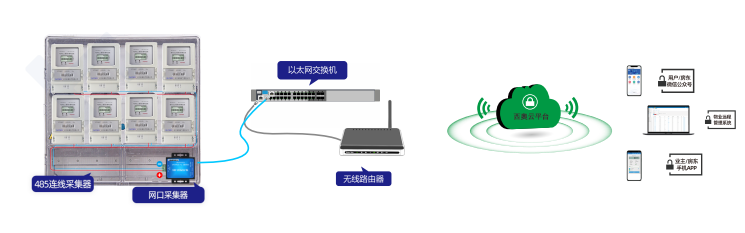

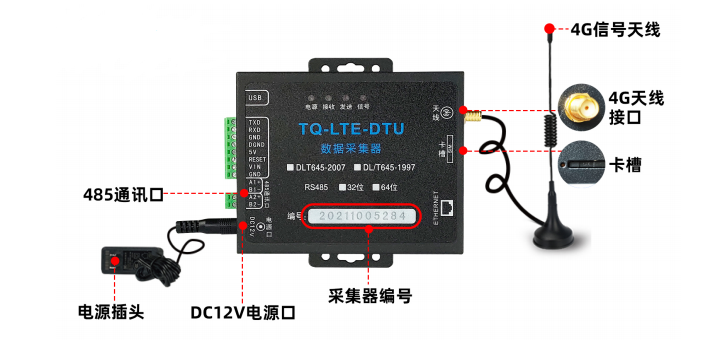

| 【无线数据传输】:电表配套采集器内置4G流量卡 |
| 【手机短信通知】:余额低于报警值，系统会发给用户催缴短信；充值成功，手机短信通知 |

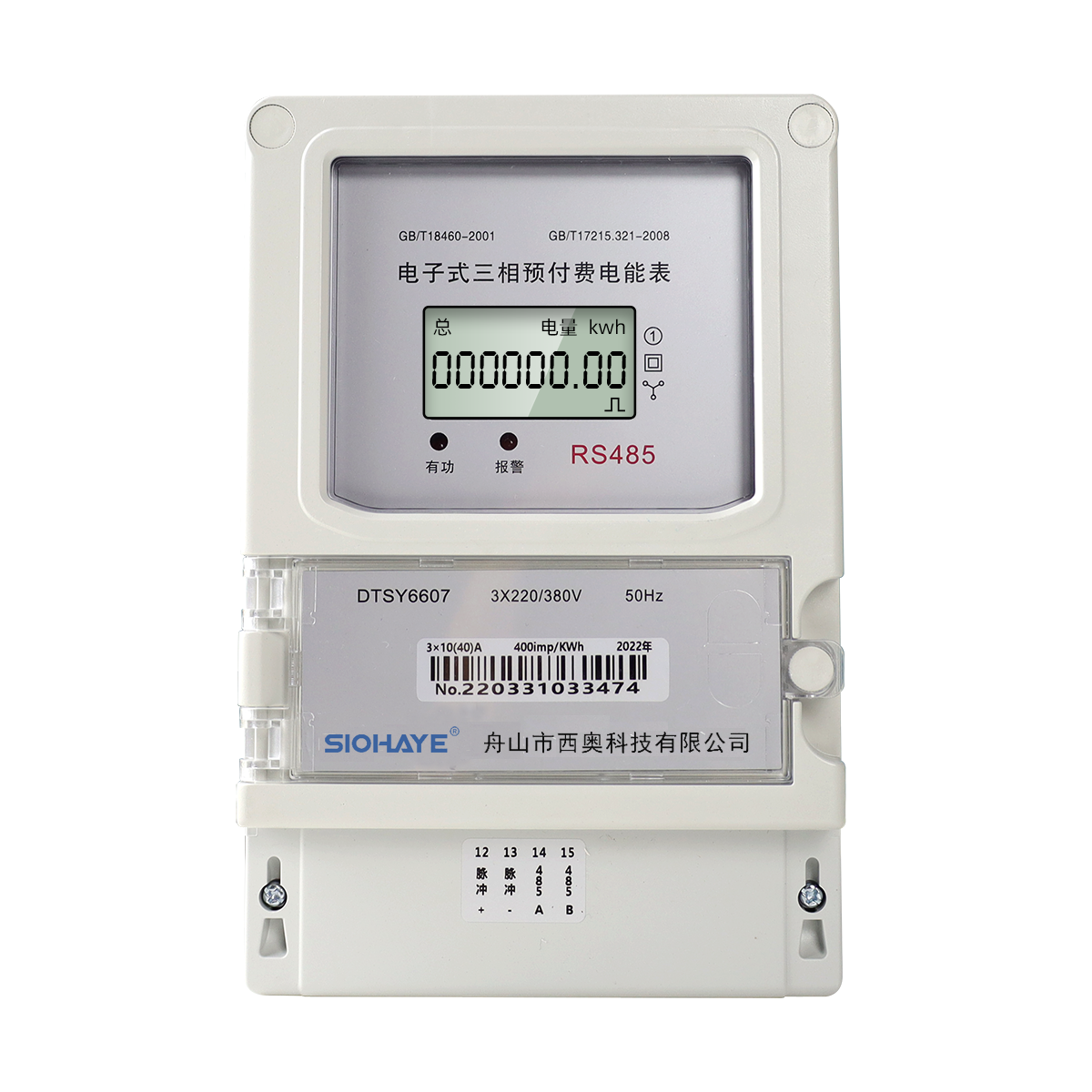

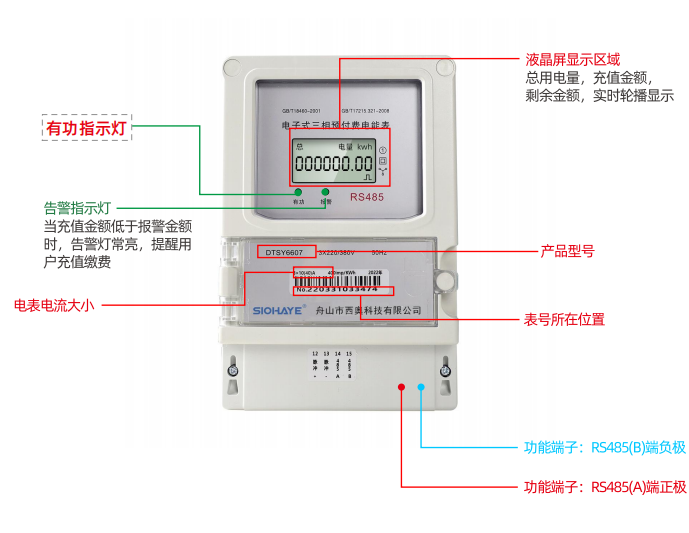

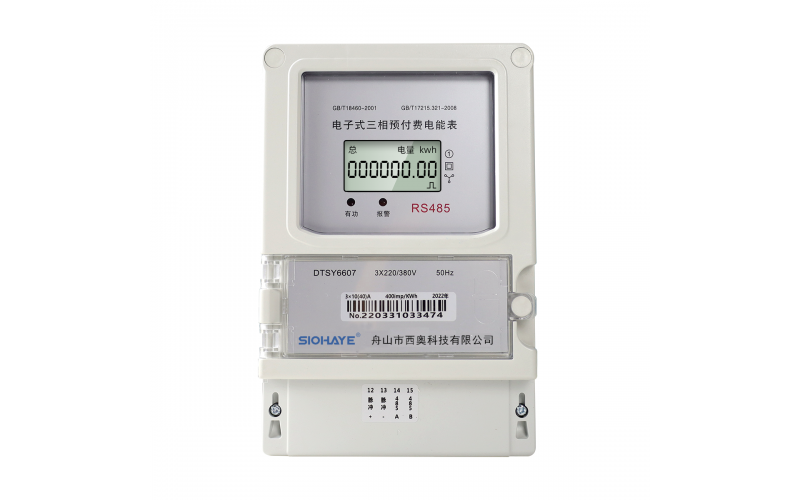

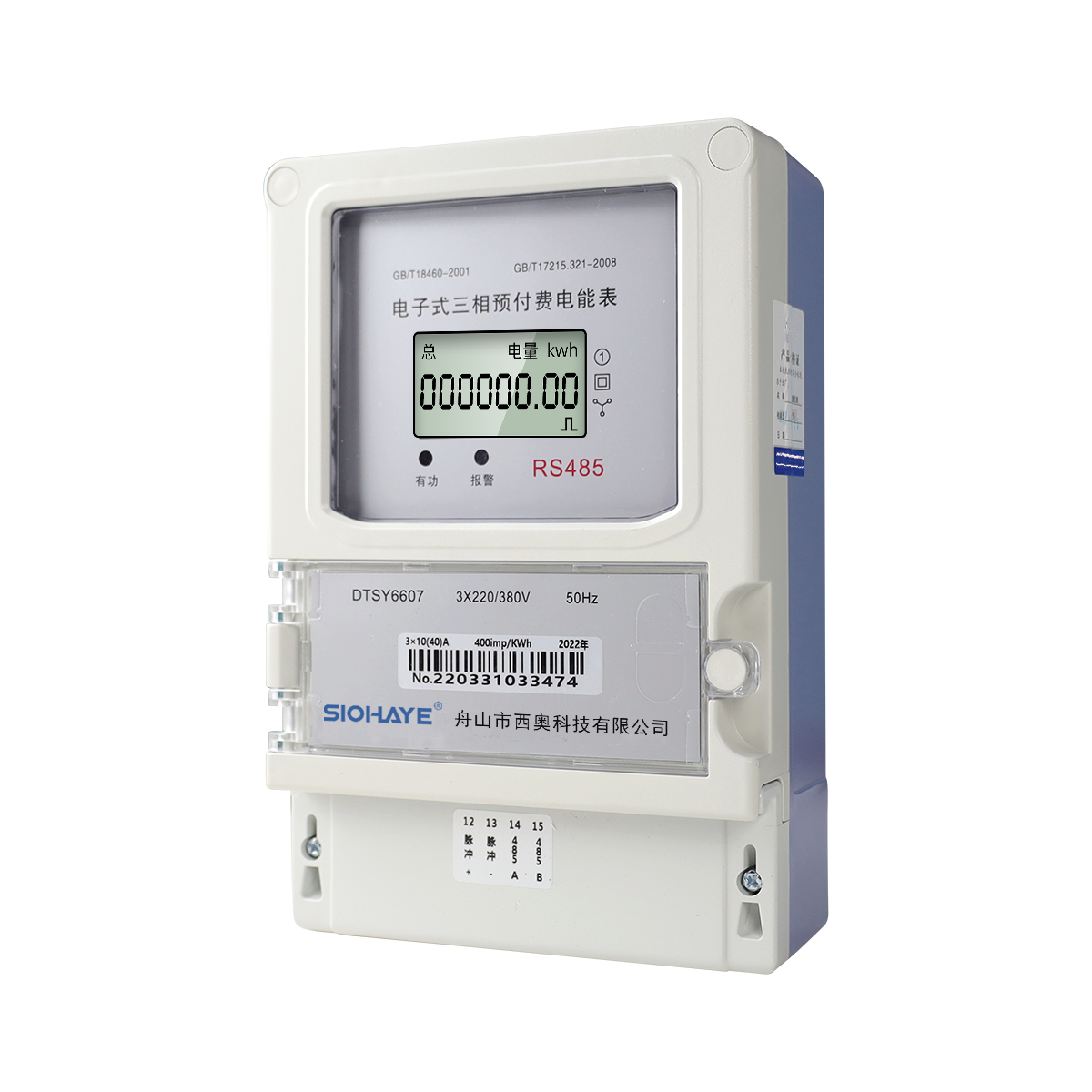

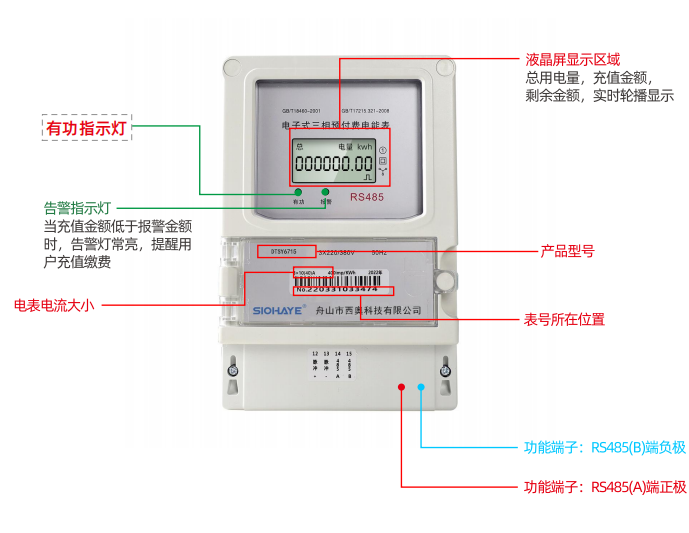

四、外观图
五、电表电流选择
电表电流不是选择越大越好，或者越小越好，而应该选择与耗电功率相对应的。电流要算所有电器加起来的电流，电表电流买小了，电表会烧负载电机，电表功率或者电流需要放大3-4倍，否则电表过载会烧毁。
| 1.5(6)A 互感式， 电流多大，配多大电流互感器，适用功率3×220V电流互感器电流 |
| 5(20)A 直接式， 适用功率13000W以下 |
| 10(40)A 直接式，适用功率26000W以下 |
| 15(60)A 直接式，适用功率39000w以下 |
| 20(80)A 直接式，适用功率52000W以下 |
| 30(100)A 直接式，适用功率66000W以下 |

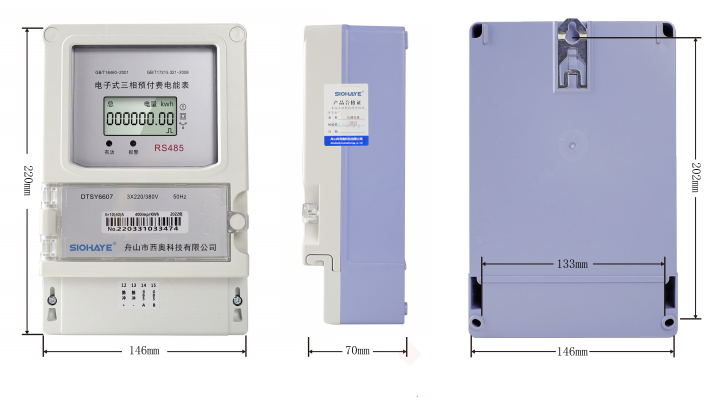

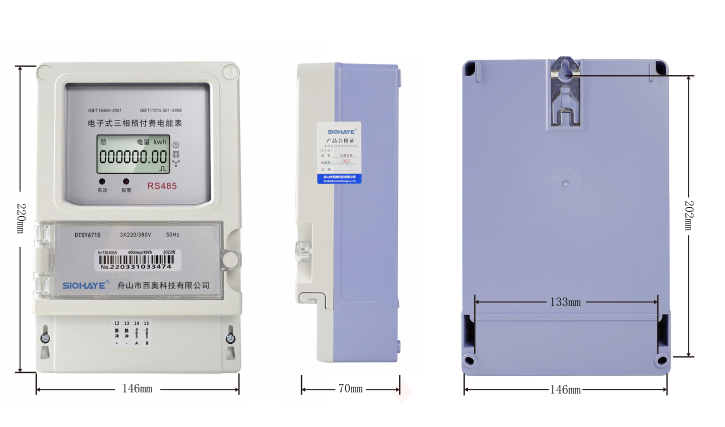

六、产品尺寸

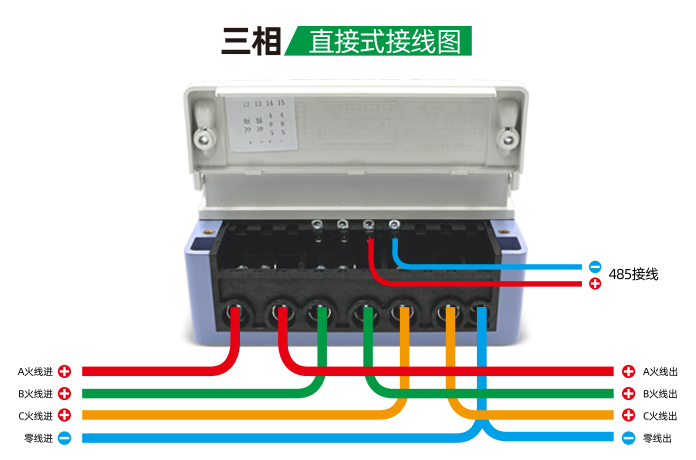

七、接线图
