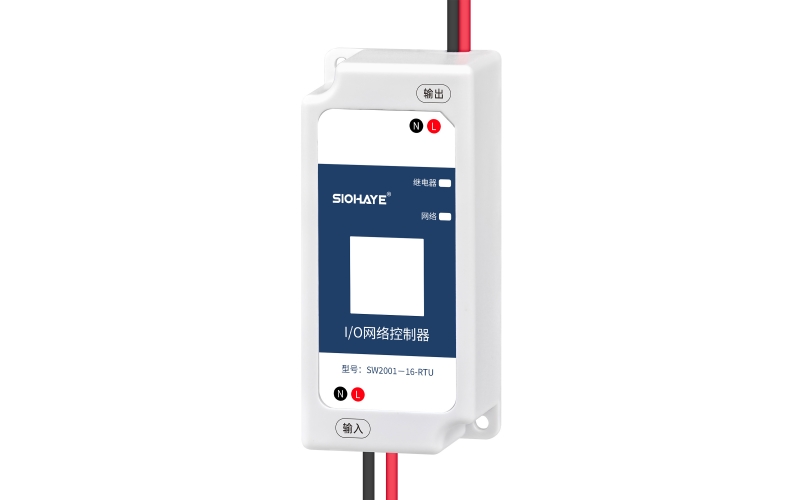

SIO-SW2001-16-RTU
1. 简介
SIO-SW2001-16 RTU版本适合设备控制，状态检测等通过4G网络与服务器通讯的场景，具体功能特点如下。
1) 支持220V电压供电；
2) 支持接触放电±8KV，空气放电±15KV；
3) 工作环境为-35℃~75℃；
4) 支持1路继电器控制，继电器打开可以直接输出供电220V电压；
5) 支持1路内部输入，用于继电器输出检查，光耦默认为1，有220V输出为0；
6) 支持硬件看门狗，运行稳定不死机；
7)支持西奥DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；
8)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；
2. 产品规格
2.1. 硬件参数
功能事项 | 详细说明 | |
4G模块 | 网络标准 | Cat1 4G全网通，支持中国移动、联通、电信 |
网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
电源参数 | 交流220V | |
工作环境 | 工作温度 | -35℃ ~+75℃ |
工作湿度 | 5%~95%RH(无凝露) | |
输入 | 1路 | 继电器输出检测，默认为1，有220V输出为0 |
输出 | 1路 | 继电器，打开输出220V |
TTL | 1路 | 产测串口，3.3V电平 |
硬件看门狗 | 支持 | 外部硬件看门狗 |
尺寸 | 84*40*25mm | |
安装方式 | 3mm螺丝定位孔 | |
2.2. 硬件资源介绍
编号 | 标识 | 功能 | 说明 |
1 | 红 黑 | 供电电源 | 220V交流供电，红接火线 黑接零线 |
2 | 内置SIM卡 | 贴片卡 | |
3 | 红 黑 | 继电器 | 打开输出供电电压，红为火线 黑为零线，最大16A (可以用输入1获取继电器状态，默认为1，有220V输出为0) |
4 | NET LED | 系统指示灯 | |
5 | OUT LED | 继电器指示灯，继电器打开点亮 | |
6 | VB DM DP GND | USB，VB正，GND负，固件升级或调试日志 | |
7 | B EXT | BOOT按键，与USB配合用来升级 | |
8 | G TX RX | TTL产测串口，3.3V电平 | |
9 | 4G天线 |

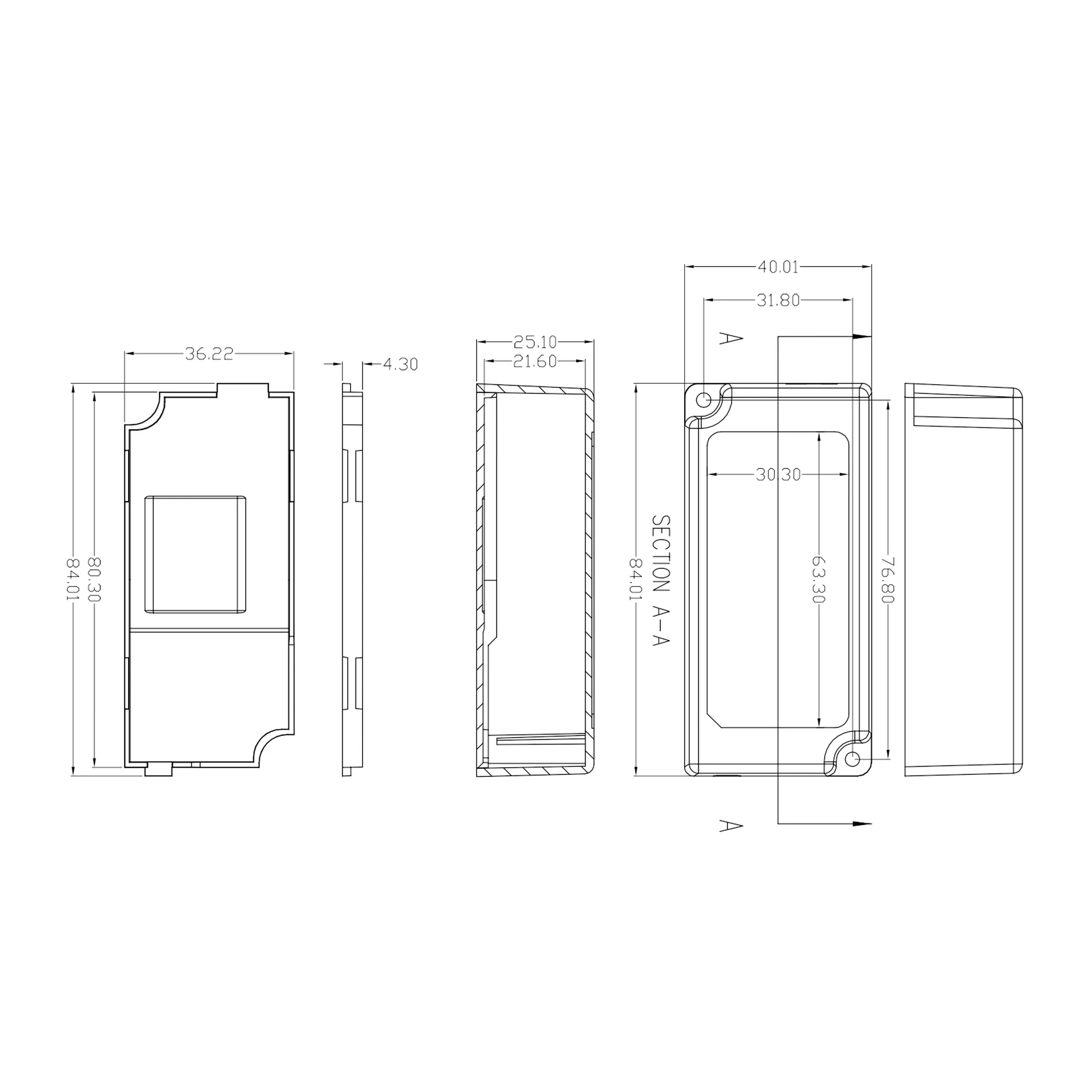

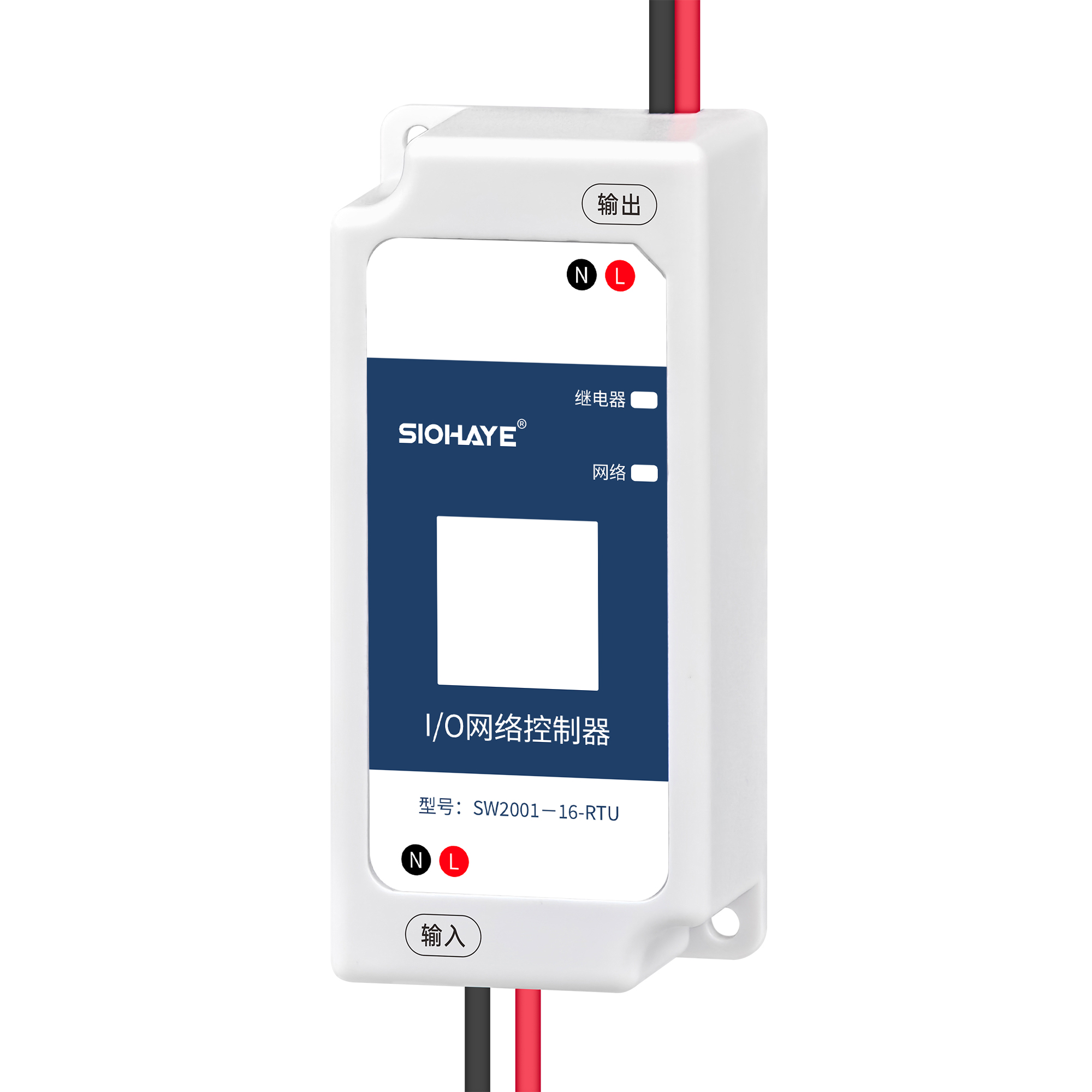

2.3. 硬件尺寸
外壳尺寸
3. LED状态描述
指示意义 | 现象 | 备注 |
SIM卡不识别 | NET LED 5000ms亮 5000ms灭 | |
SIM卡正常，但注册不了网络 | NET LED 100ms闪烁 | |
注册网络成功，但没连上服务器 | NET LED 500ms慢闪 | 没有任何通道链接服务器 |
成功连上服务器 | NET LED 1000ms慢闪 | 至少有一个通道链接服务器成功 |

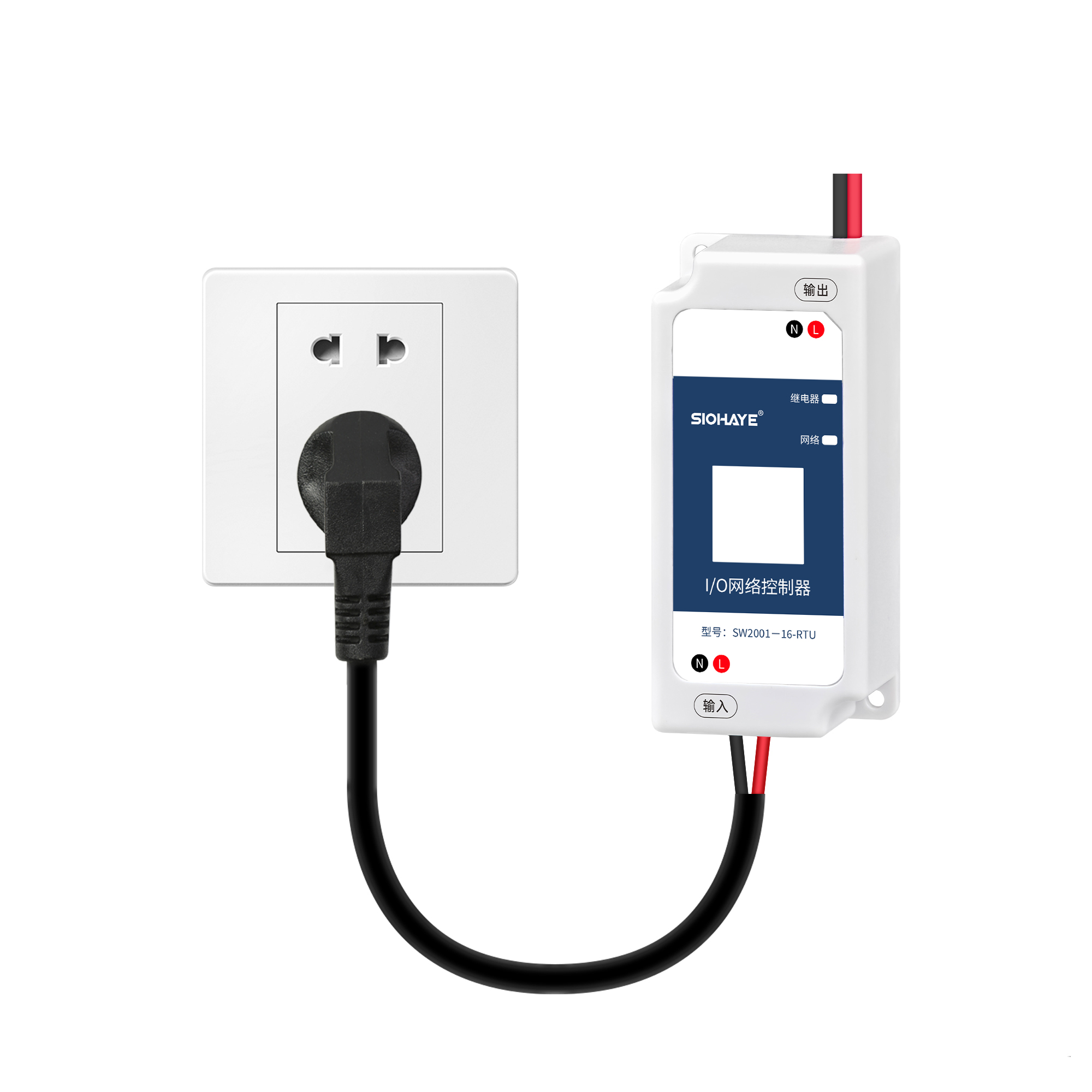

4. 测试硬件连接方法
模块220V供电，用测试服务器测试。
