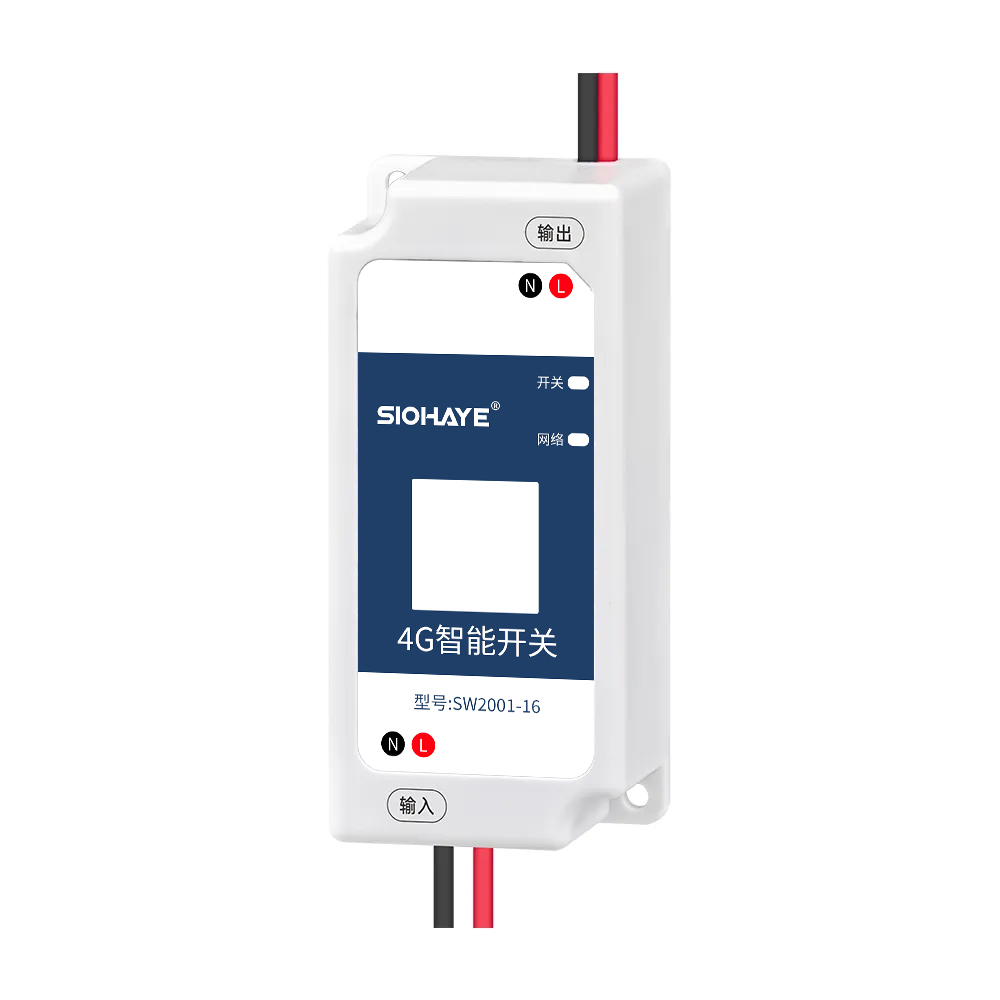

SIO-SW2001-16
1. 产品简介
SIO-SW2001-16 是本公司自主研发的远程遥控开关。支持4G网络能够实现远程控制功能。支持自动、任务、定时任务、输入联动等高级功能，设备支持标签定制，硬件定制，APP私有化部署等高级方案。
功能特点:
支持交流 220VAC 供电；
支持定位孔使用螺丝固定安装；
支持接触放电±8KV，空气放电±15KV；
工作环境为 -35℃~75℃；
支持 1 路 270VAC/16A 继电器直接控制输出供电电压；
支持 1 路内部继电器打开关闭输出状态反馈检查；
支持两种工作模式，自锁、点动模式；
支持本地自动、本地任务、本地定时任务；
内置看门狗，保证设备运行稳定不死机；
支持标签logo定制服务；
支持二次开发定制。

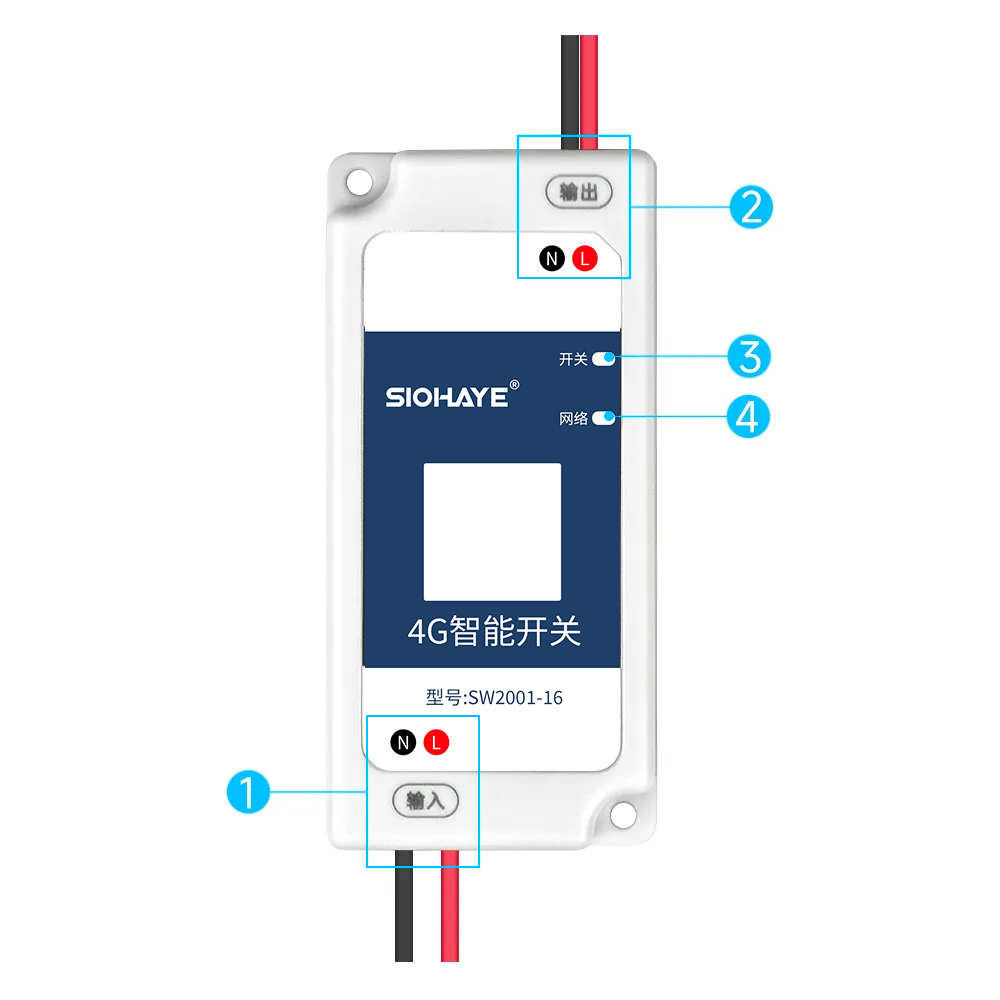

2. 产品硬件介绍
编号 | 功能 | 详细说明 |
1 | 220VAC 输入 | 220V 交流电供电输入 |
2 | 220VAC 输出 | 交流电输出，这里输出的是设备供电端输入的电压 |
3 | 继电器指示灯 | 继电器开关的通断状态显示，打开亮起，关闭熄灭 |
4 | 网络指示灯 | 指示设备的运行状态指示灯 |
一、硬件参数
主要参数 | 详细说明 |
工作电压 | 支持交流 220VAC 供电 |
4G网络制式 | 4G全网通，支持移动、联通、电信、广电 |
4G网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 |
SIM卡 | 内置贴片SIM卡，不用插外置卡，有外置卡槽 |
输入通道 | 1路、继电器打开关闭反馈信号检查 |
开关参数 | 1路、继电器控制，16A 270VAC、16A 250VAC、16A 125VAC，电气寿命10万次 220V感性负载1600W、220V阻性负载3200W，需要控制更大功率设备，请外加接触器控制 |
控制方式 | 4G网络控制、不限制距离 |
工作模式 | 自锁、点动 |
特色功能 | 支持自动、任务、定时任务 |
射频接口 | 4G天线使用内置板载天线 |
静电保护 | 接触±8KV，空气±15KV |
固件升级 | 支持远程OTA升级 |
工作湿度 | 5%~95%RH (无凝露) |
存储温度 | -40℃ ~+85℃ |
工作温度 | -35℃ ~+75℃ |
产品尺寸 | 84 x 40 x 25mm |
安装方式 | 定位孔安装 |
二、指示灯状态
指示意义 | 现象 |
SIM卡不识别 | 网络灯5000ms亮，5000ms 灭 |
SIM卡正常，但注册不了网络 | 网络灯100ms亮，100ms 灭 |
注册网络成功，但是链接不上服务器 | 网络灯500ms亮，500ms 灭 |
获取授权失败 | 网络灯3000ms亮，3000ms 灭 |
成功连接上服务器，表示设备运行正常 | 网络灯1500ms亮，1500ms 灭 |
3. 产品尺寸和安装

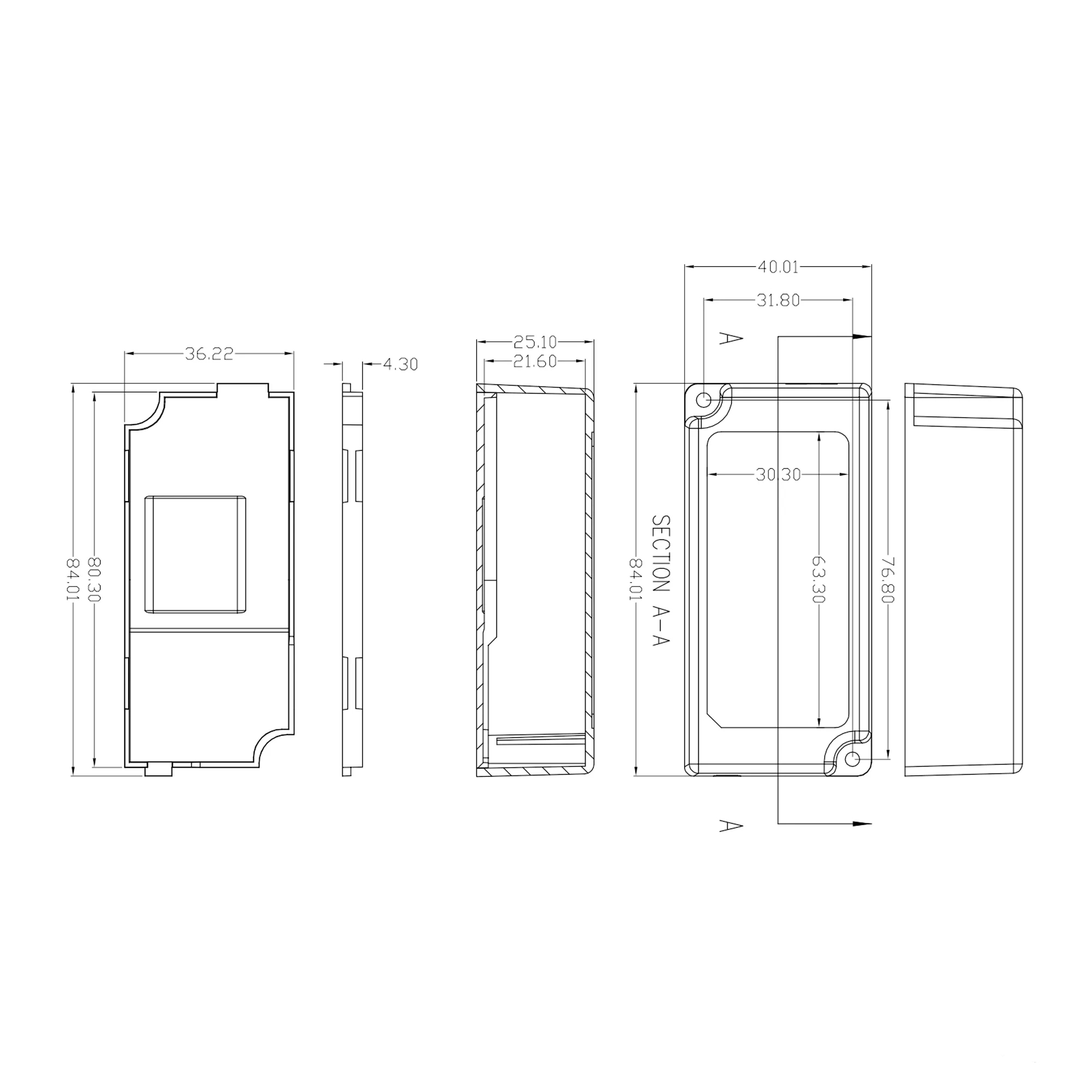

一、产品尺寸
二、设备安装固定
设备安装可以用螺丝固定
4. 产品接线方法

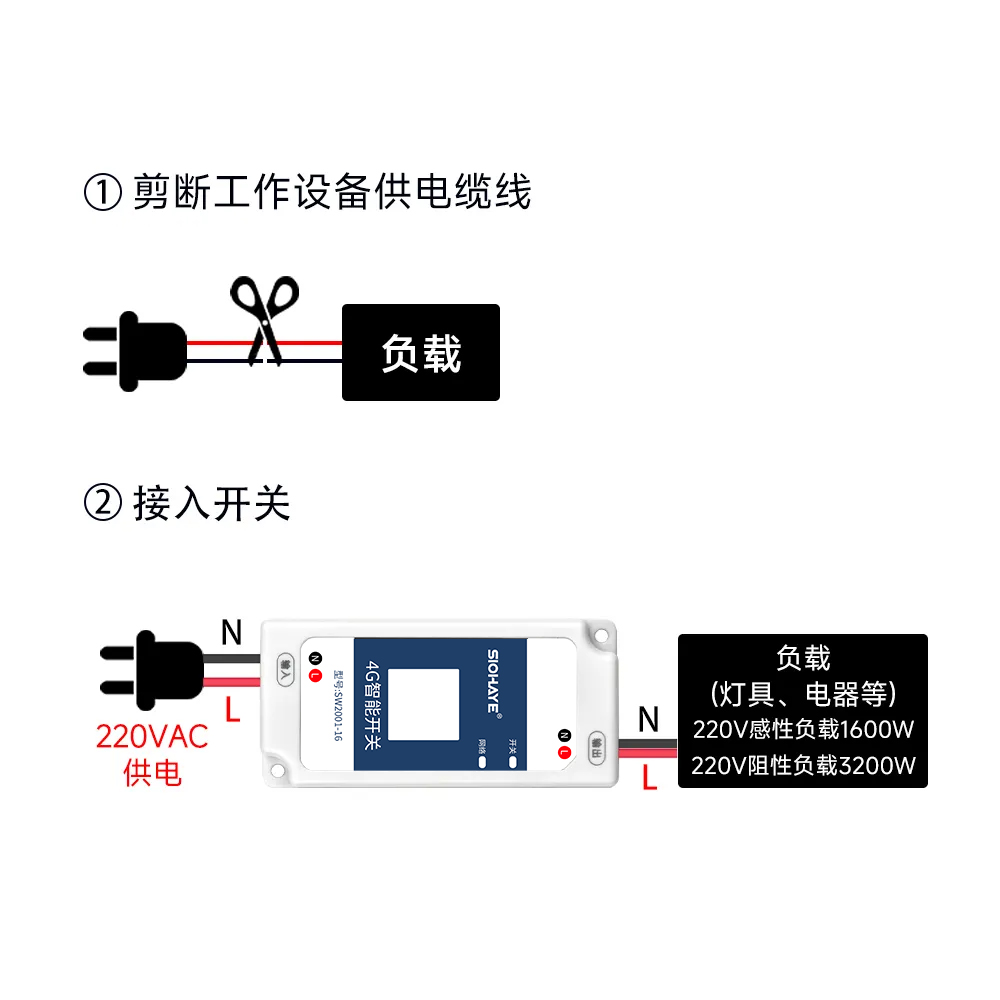

一、设备改装接入智能开关接线图

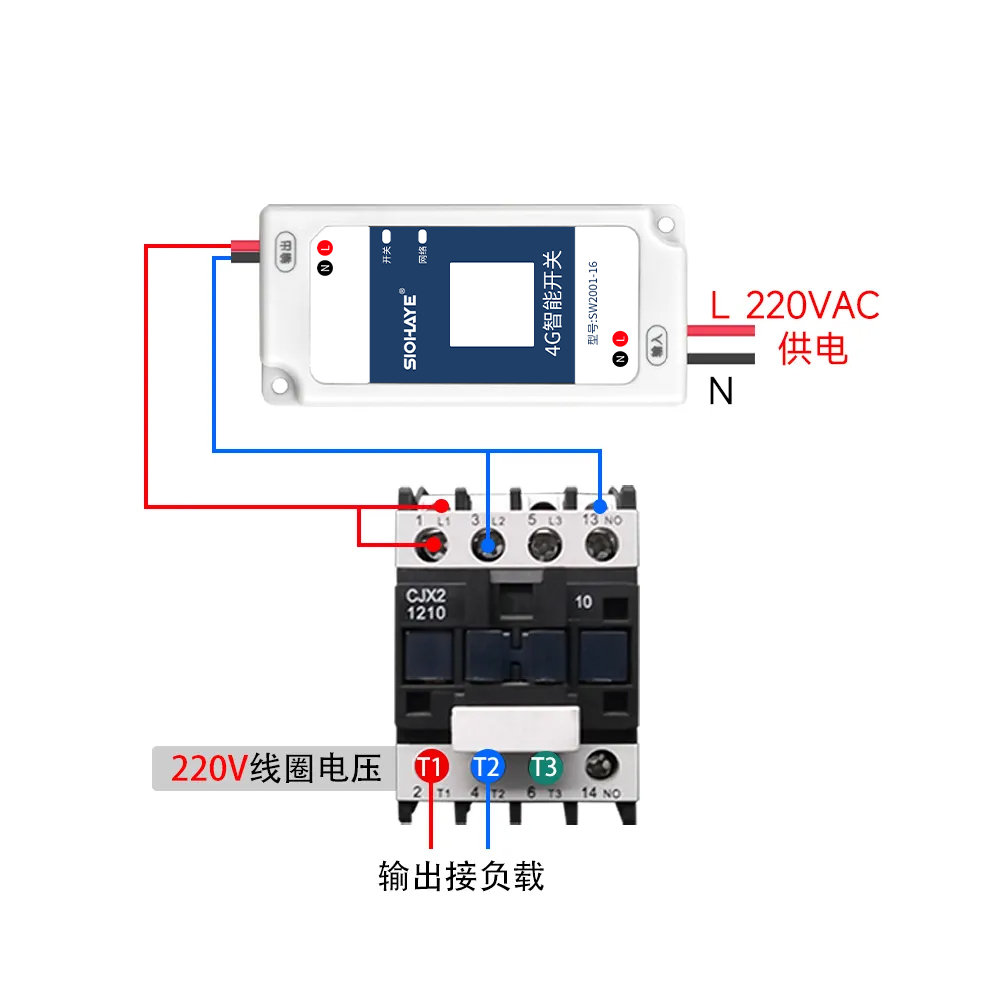

二、使用接触器控制220V大功率设备
