SIO-AS6D1K1
1. 产品简介
SIO-AS6D1K1 是本公司自主研发的有源输入检测报警器，支持微信、电话、短信多种报警方式，能够及时的监控用户系统的实时运行情况，及时发现潜在的异常情况，避免造成不必要的损失。
本产品仅可作为辅助类产品使用，不可作为用户绝对依赖品使用，不保证 100%可靠，用户还需要对自己设备负有监管责任，设备工作中（包括不限于地震、火灾、洪水、反恐、疫情、电信运营商政策、政府政策、当地运营商基站网络维护或故障不可用等）不可控因素都会影响设备正常工作，对此产生的后果厂家不对此承担任何负责。
功能特点:
支持宽输入电压范围 9~36VDC 有防插反保护；
支持导轨安装和定位孔安装，外壳阻燃材料；
支持接触放电±8KV，空气放电±15KV；
工作环境为 -35℃~75℃；
支持断电、来电报警提醒功能；
支持6 路信号输入报警检测；
支持多种报警方式（微信、电话、短信）；
支持多种报警次数设置（无限报警、1 次报警、2 次报警、3 次报警）；
支持多人同时接收报警信息，最大支持10 个联系人；
支持多种SMA 接口的外置天线，信号不好的地方也能用；
支持标签logo 定制服务；支持二次开发定制。

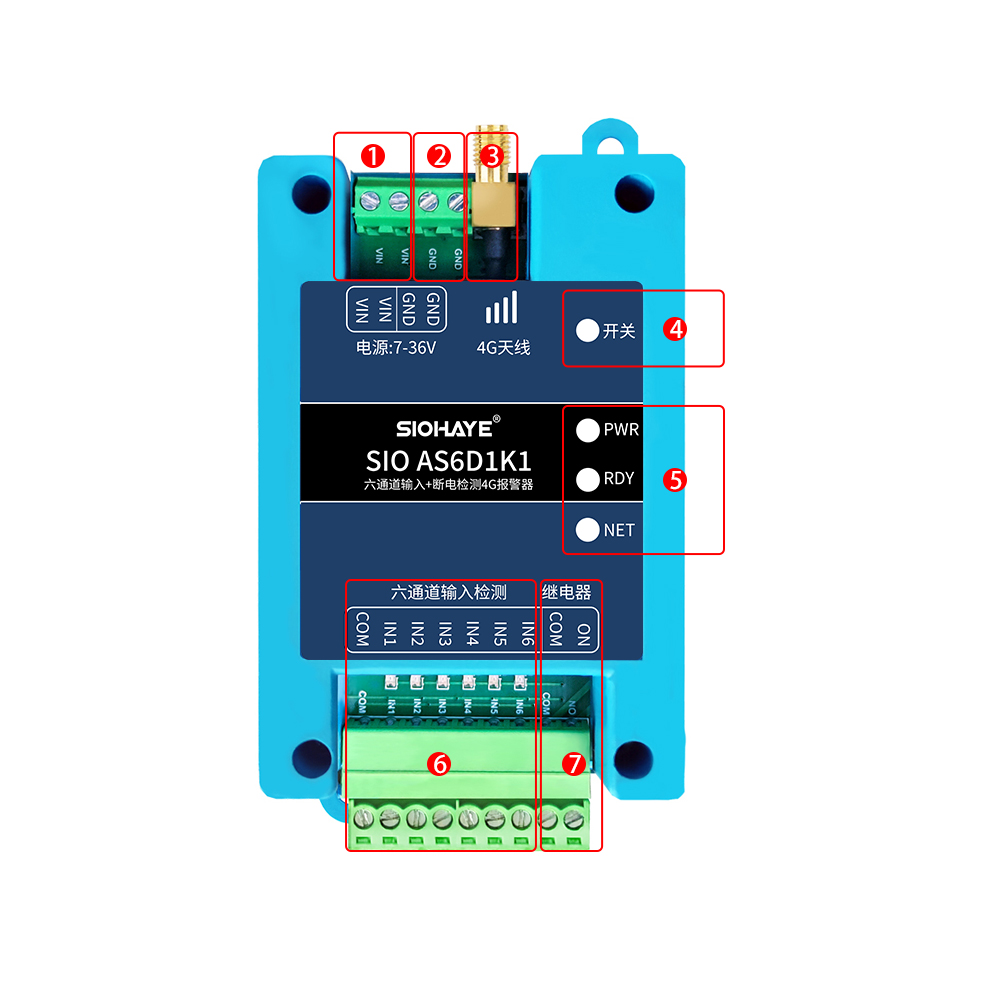

2. 硬件介绍
编号 | 功能 | 详细说明 |
1 | 供电电源正极 | VIN 接电源正极 |
2 | 供电电源负极 | GND 接电源负极 |
3 | 4G 天线 | 4G 网络信号接收天线 |
4 | 设备电源开关 | 使用时开关必须打开设备才能正常工作 |
5 | 设备指示灯 | PWR：电源灯、设备上电后指示灯常亮 NET：网络灯、会自动闪烁，不同的闪烁频率代表不同的工作状态 RDY：状态灯、会自动闪烁，不同的闪烁频率代表不同的工作状态 |
6 | 输入通道 | 检测通道输入信号端（IN1IN2、IN3、IN4、IN5、IN6）(5~30V) 检测通道输入公共端（COM） 对应通道触发报警时，通道上的指示灯会亮起 |
7 | 继电器 | 可用于外部设备接收报警信号，设备报警时继电器会导通 |
3. 硬件参数
主要参数 | 详细说明 |
工作电压 | 支持宽输入电压范围 9-36VDC、有防插反保护 |
4G 网络制式 | 4G 全网通，支持移动、联通、电信、广电 |
4G 网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 |
SIM 卡 | 内置 SIM 卡，不用插外置卡 |
输入通道 | 6 通道（5~30V） |
继电器 | 1 路、常开、报警时继电器端子会被导通最大负载支持 24VDC 2A |
内置锂电池 | 3.7V 120mah 充满电需要 3 小时满电情况下，断电可继续工作 1 小时 |
控制方式 | 4G 网络控制、不限制距离 |
射频接口 | 4G 天线使用 SMA 接口 |
断电检测 | 支持断电报警，来电报警 |
静电保护 | 接触±8KV，空气±15KV |
固件升级 | 支持远程 OTA 升级 |
工作湿度 | 0%~95%RH |
存储温度 | -20℃ ~+60℃ |
工作温度 | -20℃ ~+60℃ |
产品尺寸 | 82 x 54 x 32mm |
安装方式 | 导轨或者定位孔安装 |
4. 指示灯状态
指示意义 | 现象 |
正常供电 | PWR 灯上电常亮 |
设备出厂未初始化 | NET 和 RDY 灯，3000ms 亮，3000ms 灭 （出现此情况联系销售处理） |
SIM 卡不识别 | NET 和 RDY 灯，5000ms 亮，5000ms 灭 |
SIM 卡正常，但注册不了网络 | NET 灯 100ms 亮，100ms 灭，RDY 灯熄灭 |
注册网络成功，但是链接不上服务器 | NET 灯 500ms 亮，500ms 灭，RDY 灯熄灭 |
成功连接上服务器，表示设备运行正常 | NET 灯 1000ms 亮，1000ms 灭，RDY 灯常亮 |
5. 电池续航表现
运行条件 | 工作时间 |
打开指示灯，正常运行 | 电池满电，工作3.5小时左右 |
以上数据为实验测试数据理论值，实际情况根据使用环境的不同会有所差异

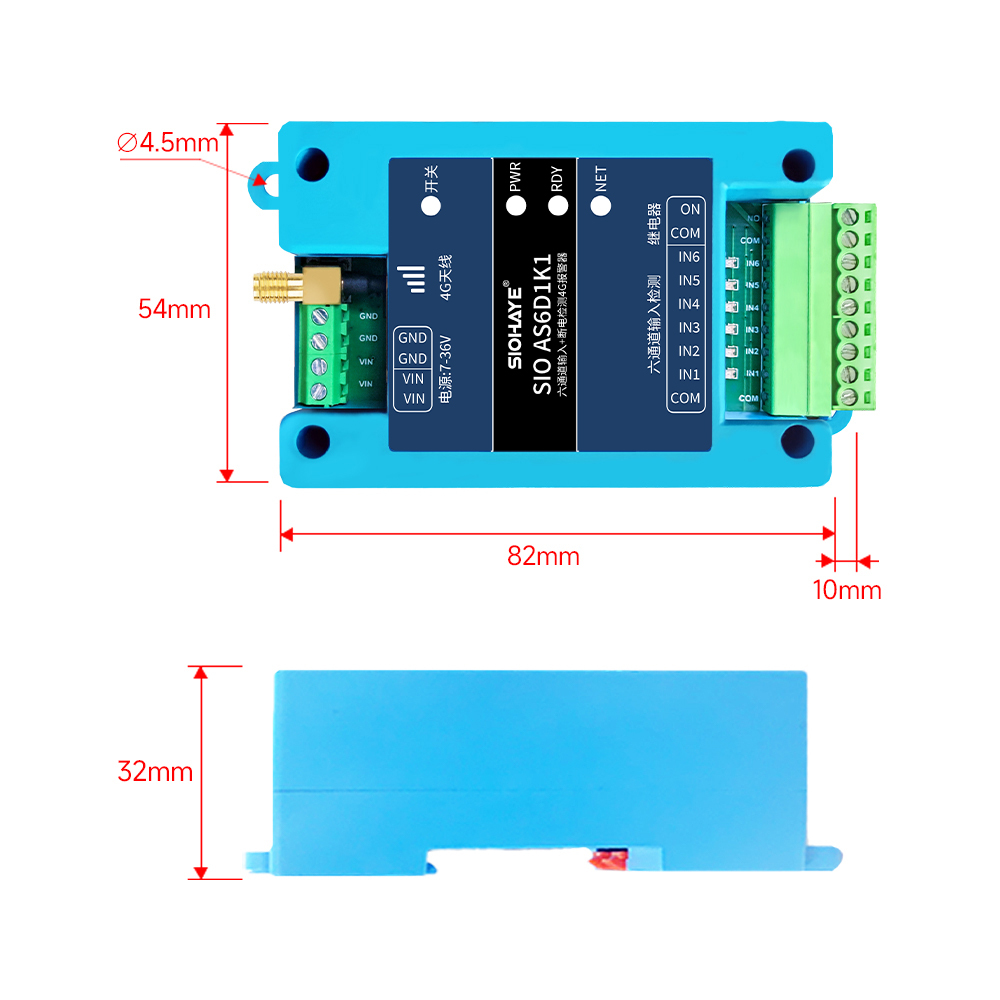

6. 产品尺寸

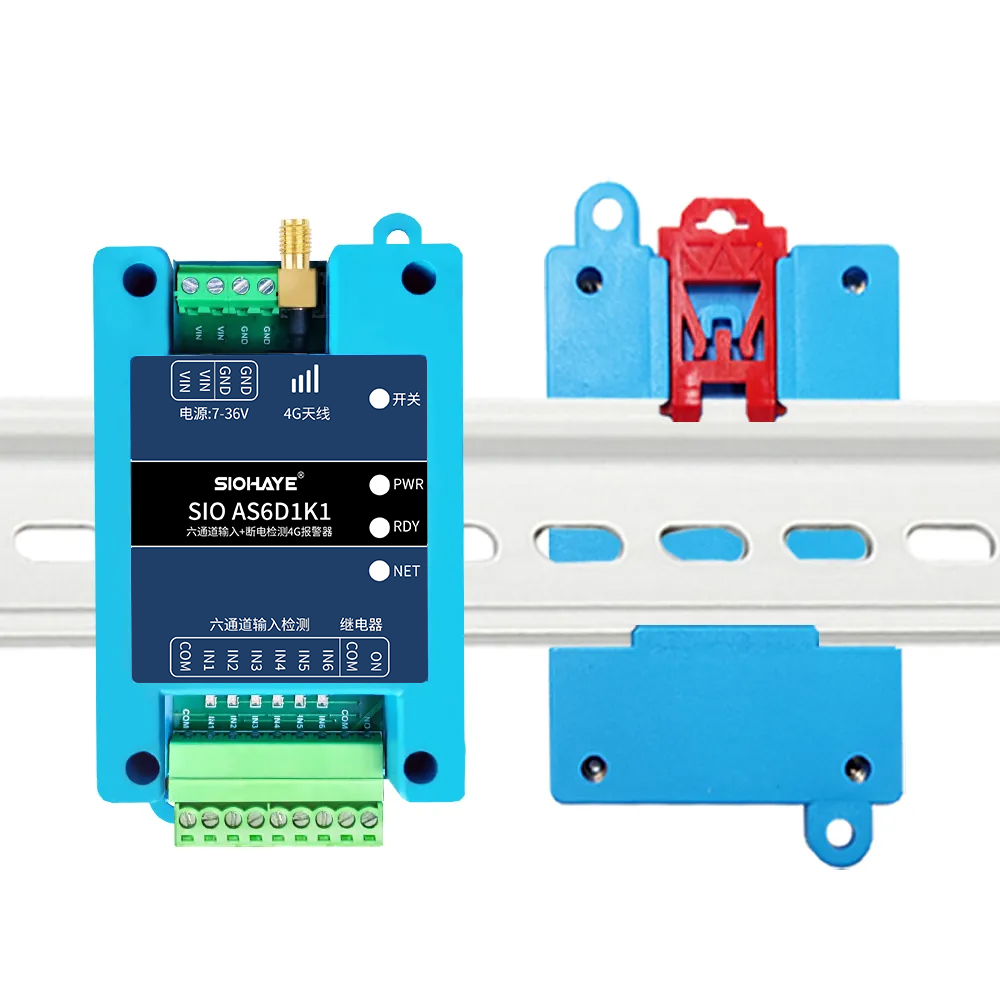

7. 设备安装固定
设备安装可以用标准的 35mm 导轨安装
8. 产品接线方法

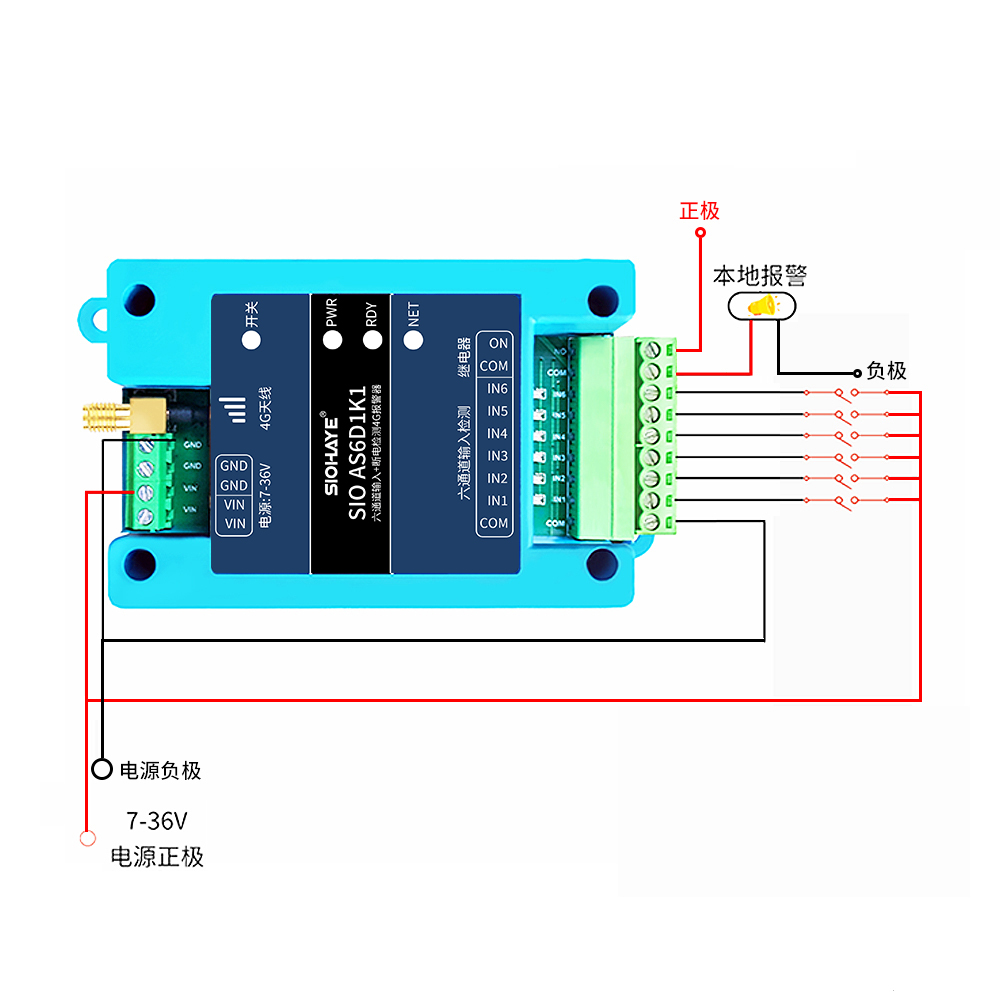

一、干接点接线图
二、湿节点接线图
