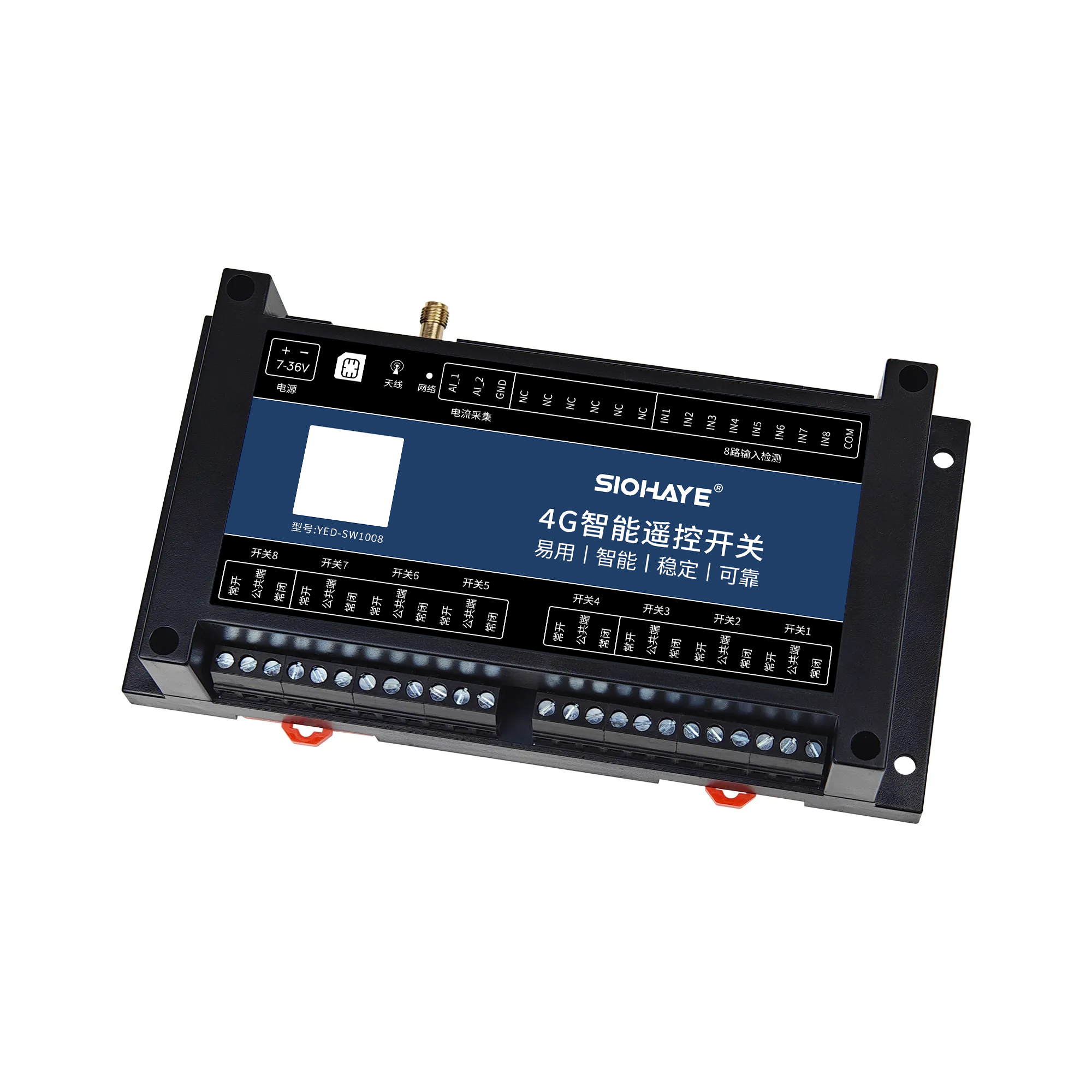

SIO-SW1008
1. 产品简介
SIO-SW1008 是本公司自主研发的远程遥控开关。支持4G网络能够实现远程控制功能。支持自动、任务、定时任务、输入联动等高级功能，设备支持标签定制，硬件定制，APP私有化部署等高级方案。
功能特点:
支持宽输入电压范围 7~36VDC；
工作环境为 -35℃~75℃；
支持 8 路 250V/10A 继电器控制；
支持 8 路干接点开关量输入检测，可用于输入报警检测；
支持 2 路 4-20mA 模拟量电流检测，支持报警检测；
支持多种报警方式（微信、电话、短信）；
支持三种工作模式，自锁、互锁、点动模式；
支持自动、任务、定时任务、输入联动控制；
内置看门狗，保证设备运行稳定不死机，
支持标签logo定制服务；
支持二次开发定制。

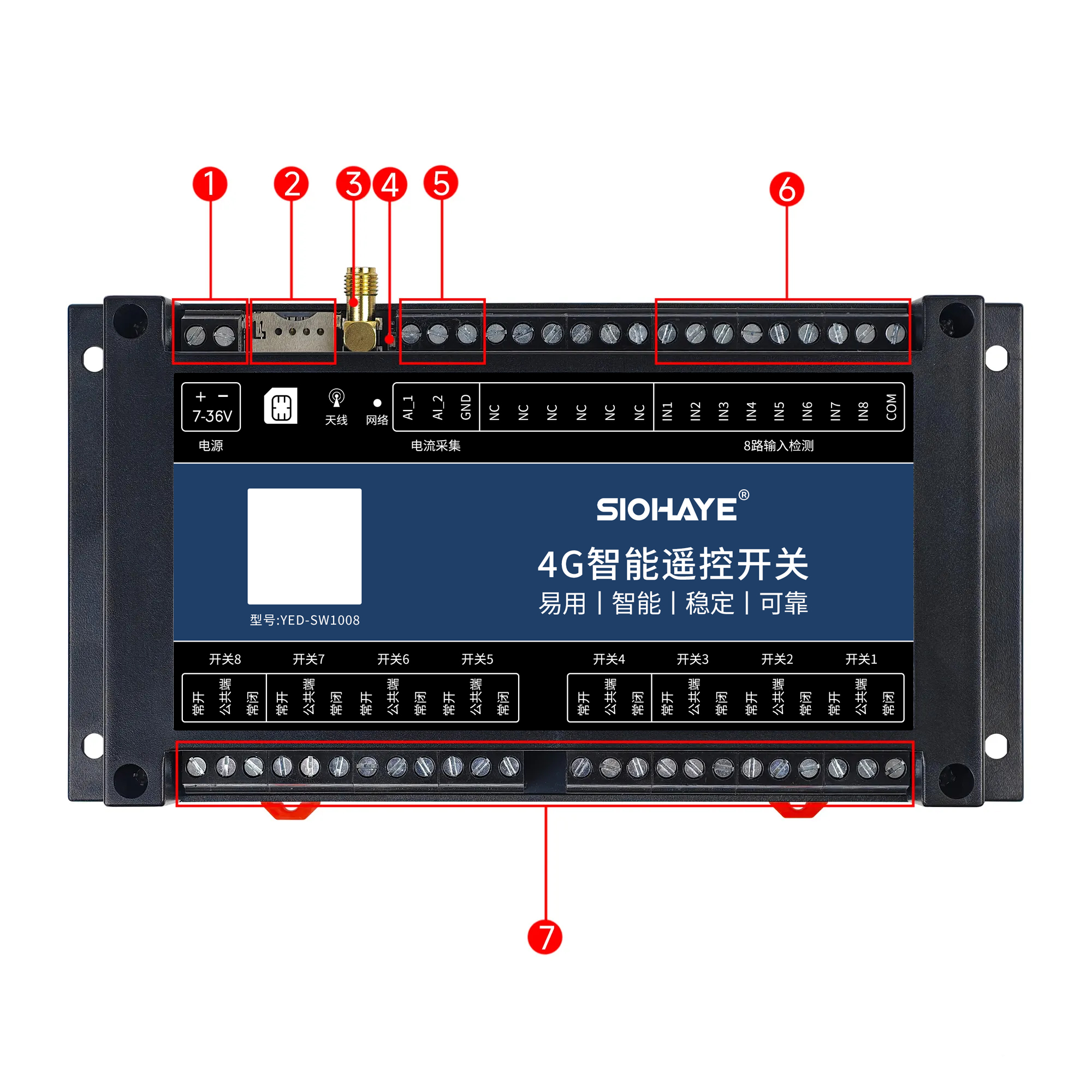

2. 产品硬件介绍
编号 | 功能 | 详细说明 |
1 | 供电电源 | 电源线引脚，VIN 正极，GND 负极 |
2 | SIM卡槽 | 插入外置SIM卡使用 |
3 | 4G 天线 | 4G网络信号接收天线 |
4 | 网络灯 | 指示设备网络状态 |
5 | 电流通道 | 检测 4-20mA 模拟量输入信号 |
6 | 输入通道 | 检测开关量输入信号 |
7 | 继电器开关 | 继电器开关的接线区域 |
一、硬件参数
主要参数 | 详细说明 |
工作电压 | 直流 7~36VDC，10W电源，有防插反保护 |
4G网络制式 | 4G全网通，支持移动、联通、电信、广电 |
4G网络频段 | LTE-FDD：B1/B3/B5/B8 LTE-TDD：B34/B38/B39/B40/B41 |
SIM卡 | 内置贴片SIM卡，不用插外置卡，有外置卡槽 |
输入通道 | 8路、开关量：干接点，可配置为输入报警检测通道进行使用 |
输出通道 | 8路、继电器控制，10A 250VAC、15A 125VAC、10A 28VDC，电气寿命10万次 220V感性负载1400W、220V阻性负载2200W，需要控制更大功率设备，请外加接触器控制 |
电流通道 | 2路、可检测 4-20mA 模拟量输入信号 |
控制方式 | 4G网络控制、不限制距离 |
工作模式 | 自锁、互锁、点动 |
特色功能 | 支持自动、任务、定时任务、输入联动控制 |
射频接口 | 4G天线使用 SMA 接口 |
固件升级 | 支持远程OTA升级 |
工作湿度 | 5% ~ 95%RH (无凝露) |
存储温度 | -40℃ ~+85℃ |
工作温度 | -35℃ ~+75℃ |
产品尺寸 |
二、指示灯状态
指示意义 | 现象 |
SIM卡不识别 | NET灯5000ms亮，5000ms 灭 |
SIM卡正常，但注册不了网络 | NET灯100ms亮，100ms 灭 |
注册网络成功，但是链接不上服务器 | NET灯500ms亮，500ms 灭 |
获取授权失败 | NET灯3000ms亮，3000ms 灭 |
成功连接上服务器，表示设备运行正常 | NET灯1500ms亮，1500ms 灭 |
3. 产品尺寸和安装

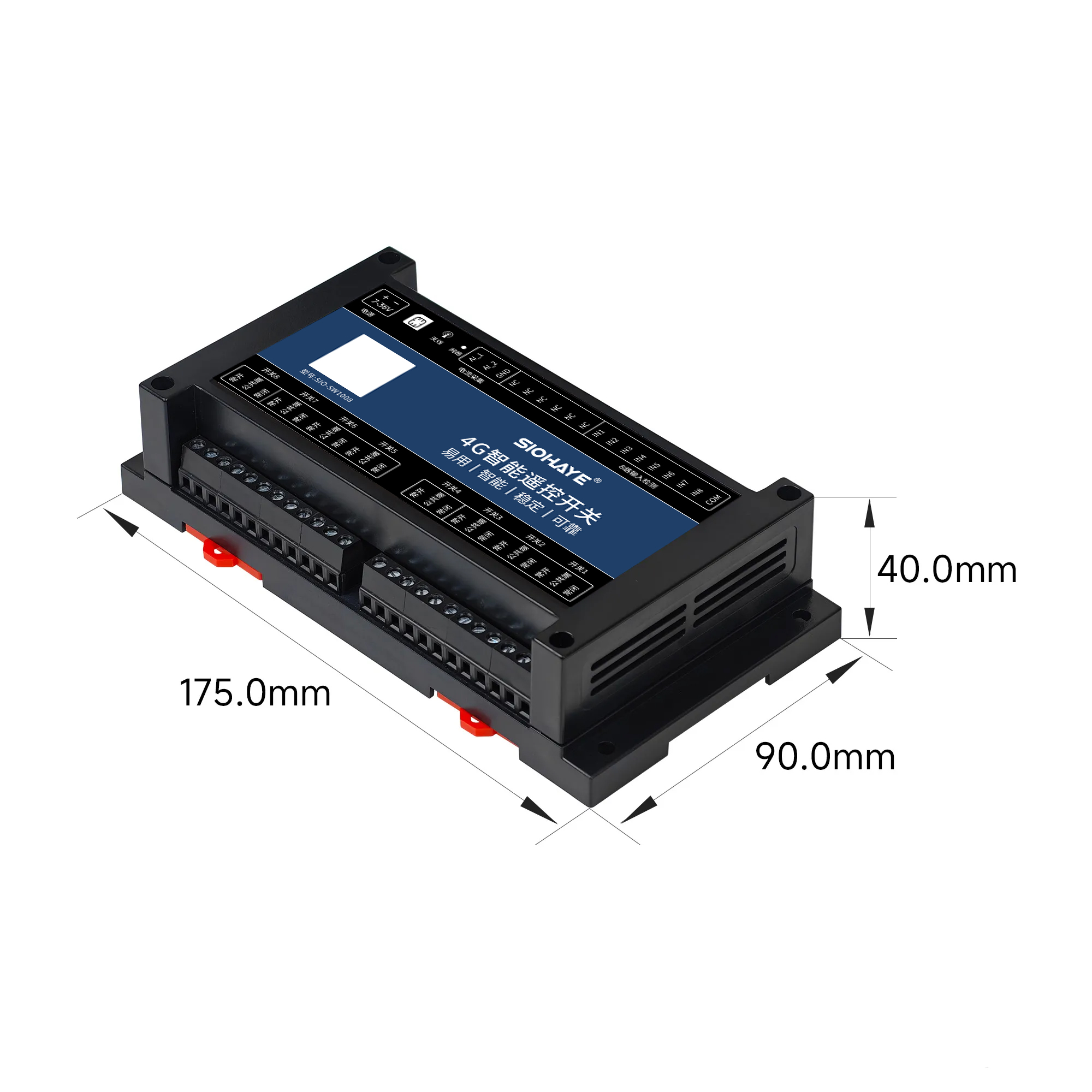

一、产品尺寸

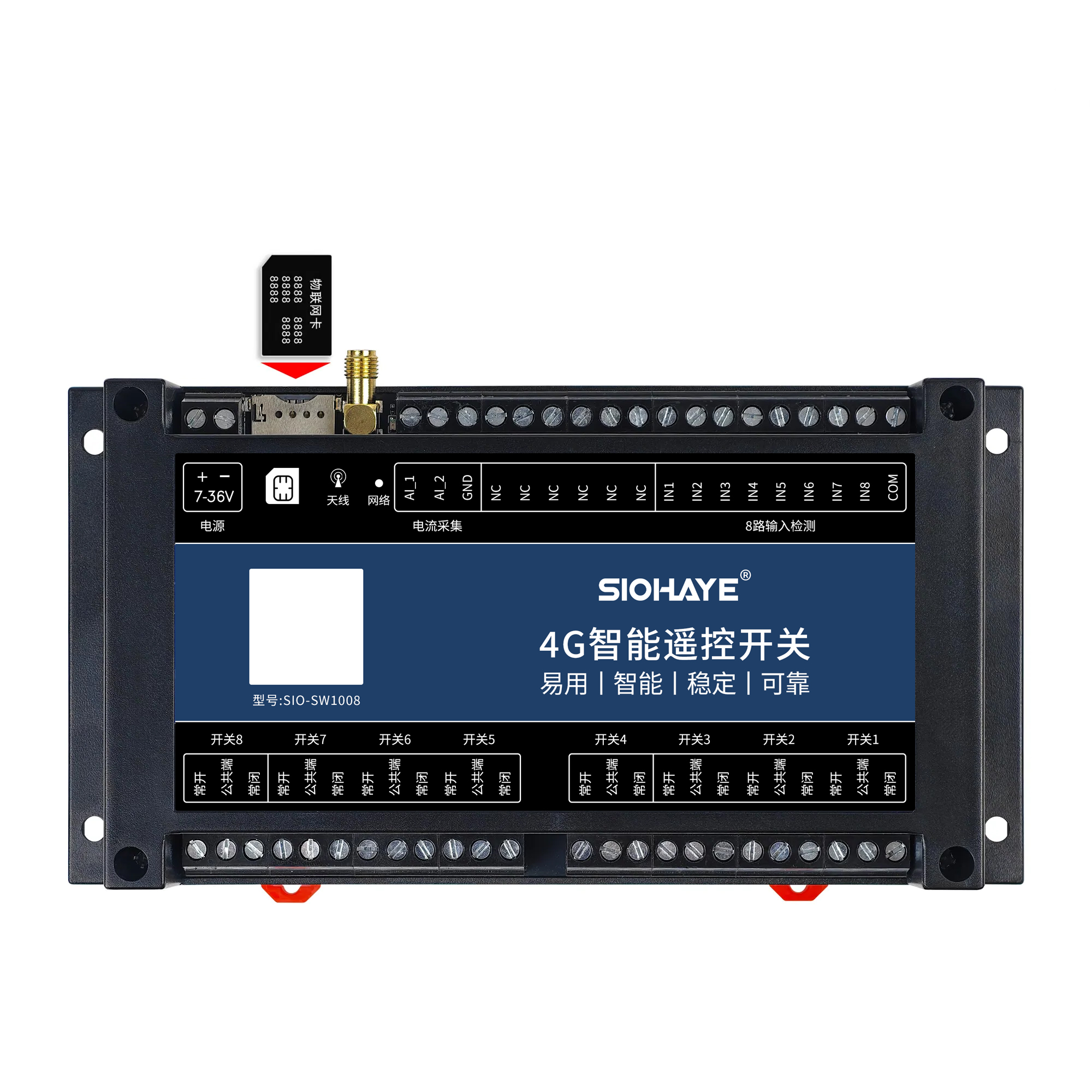

二、SIM卡安装
4. 产品接线方法

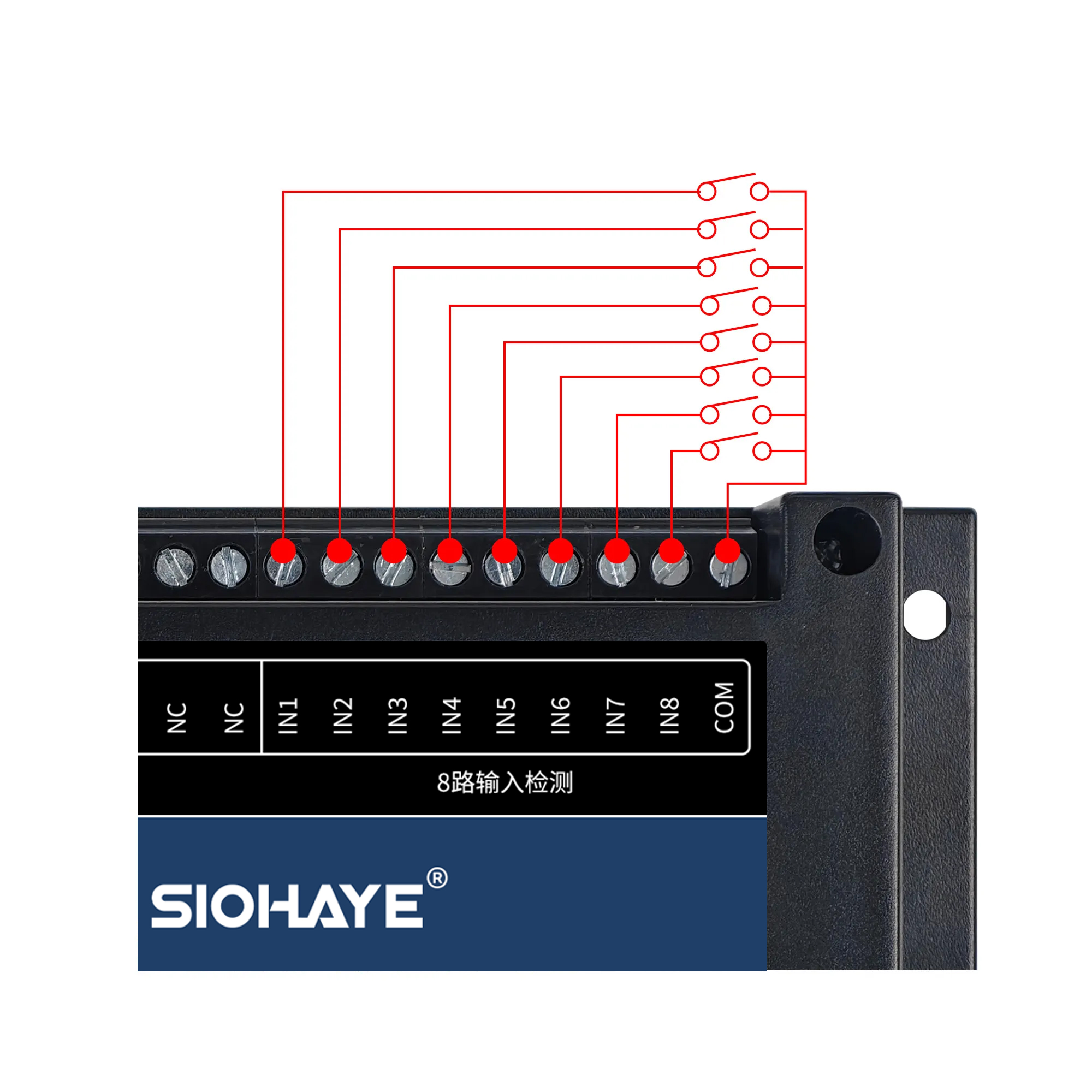

一、开关量信号输入检测接线图

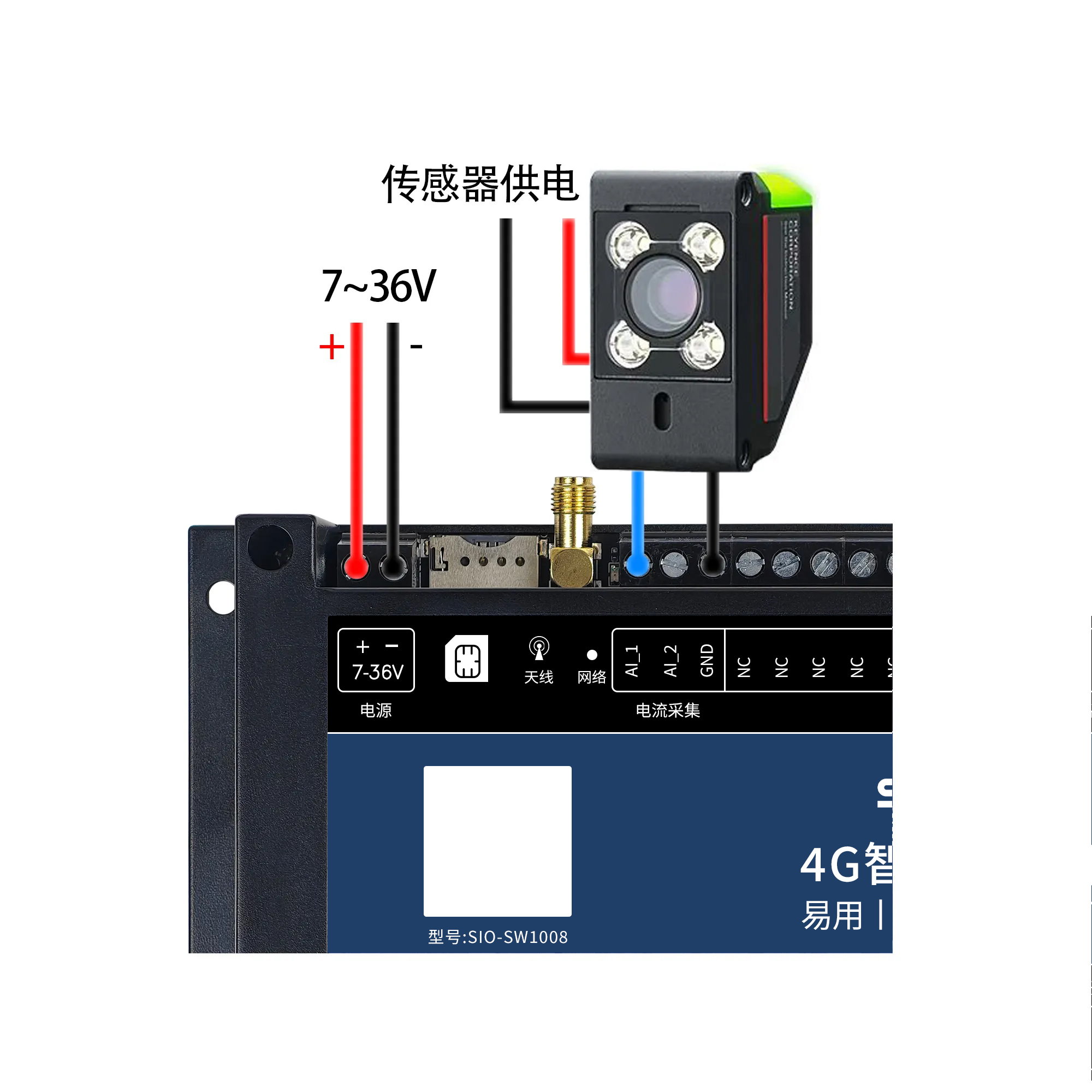

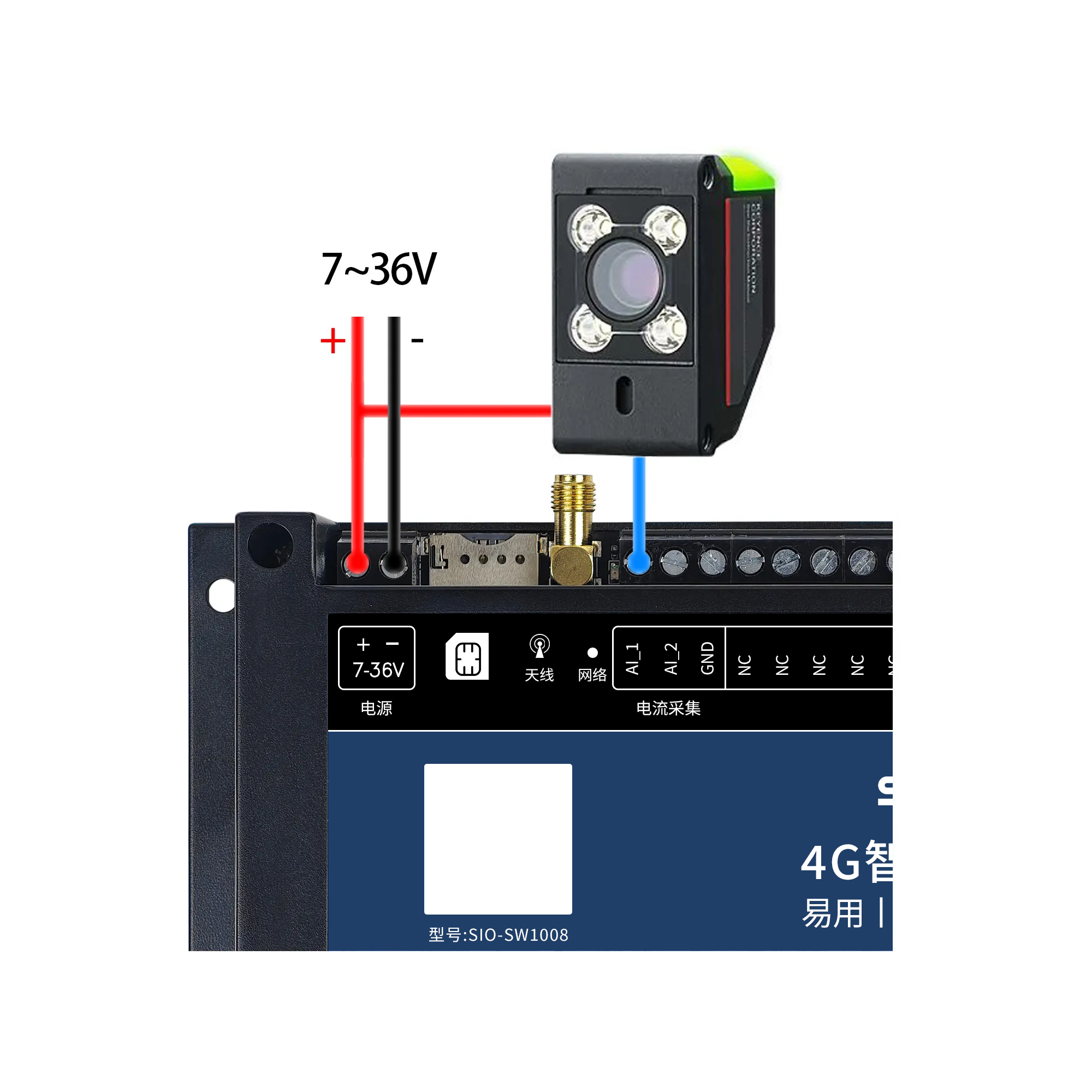

二、模拟量 4-20mA 输入检测接线图（两线制）
三、模拟量 4-20mA 输入检测接线图（三线制）

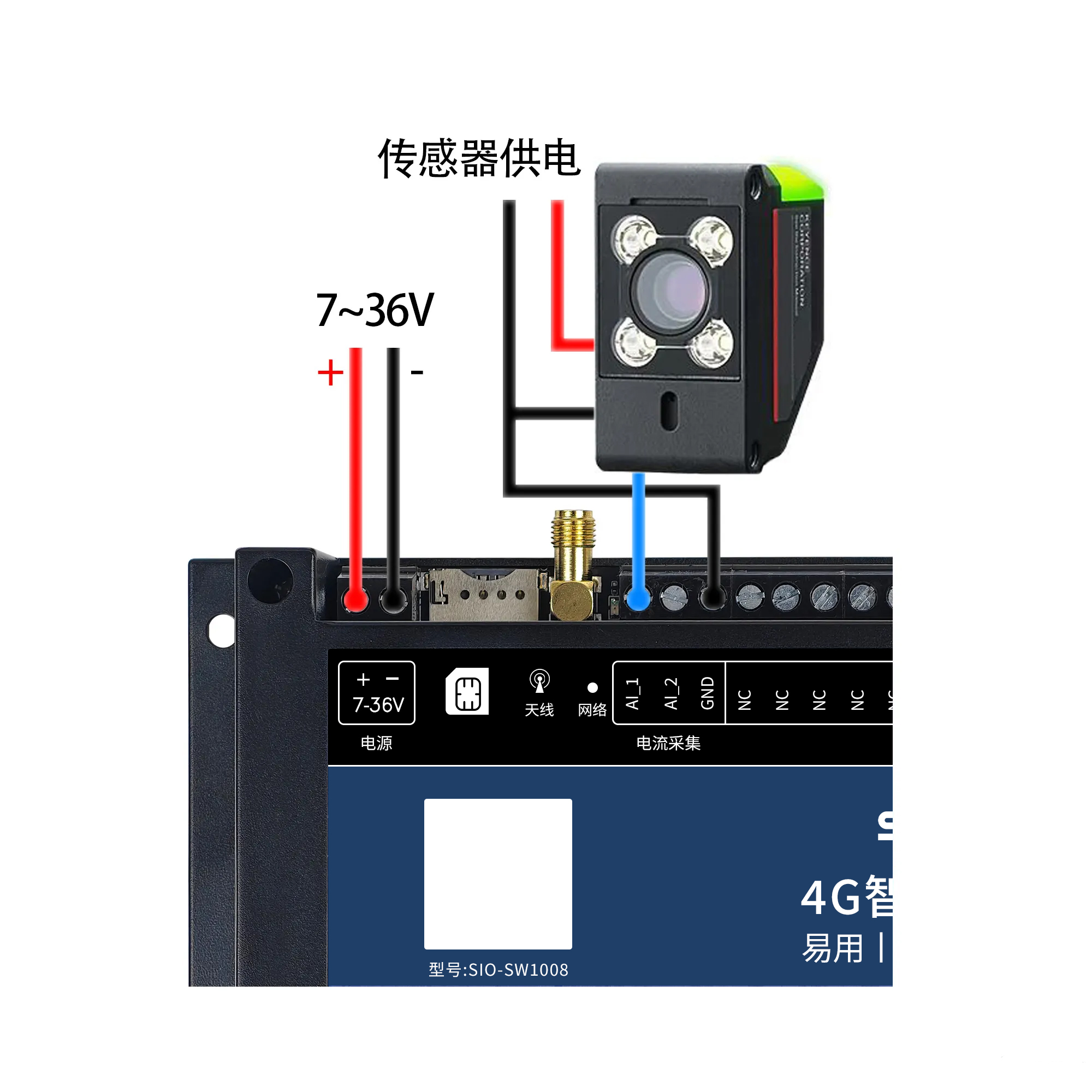

四、模拟量 4-20mA 输入检测接线图（四线制）

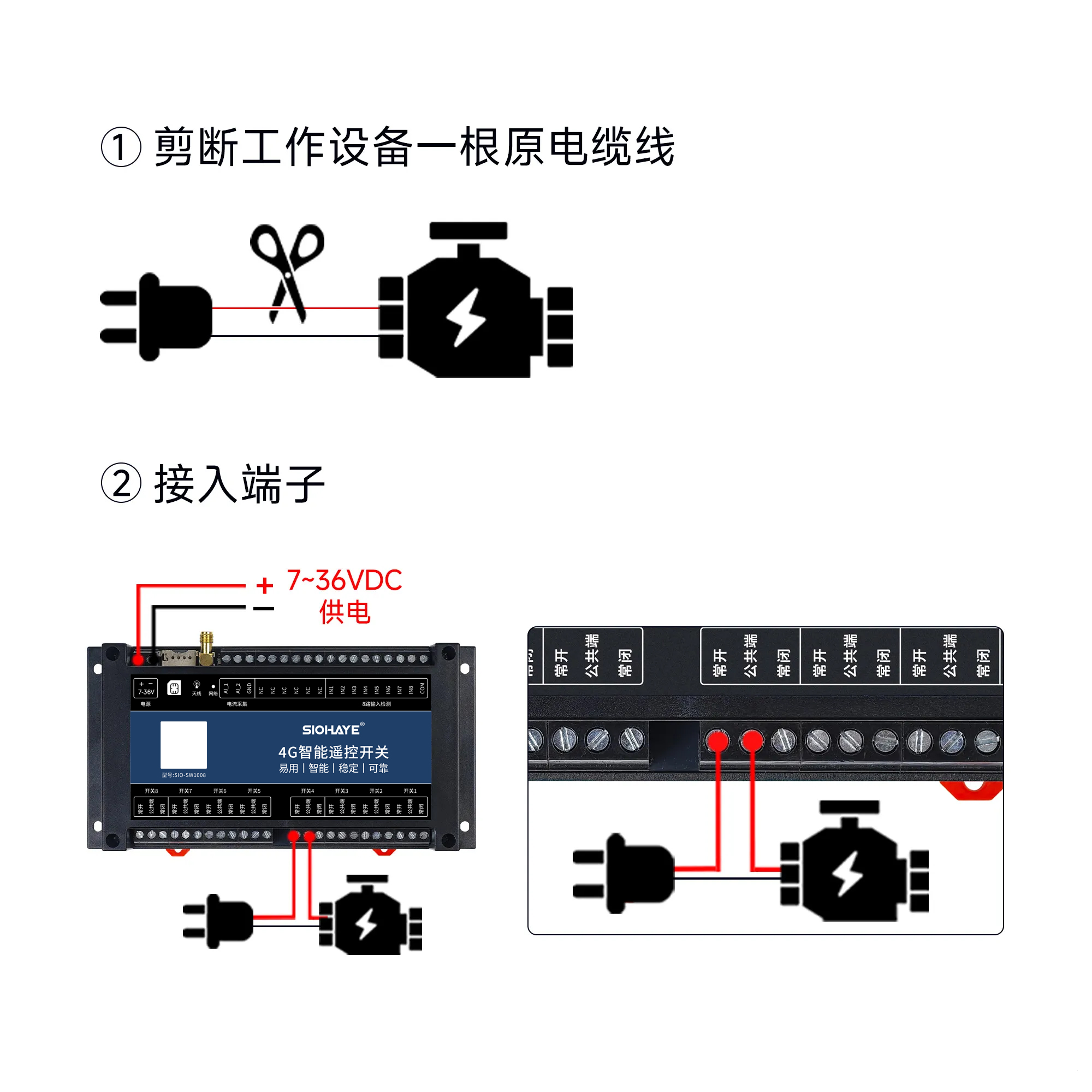

五、设备改装接入智能开关接线图

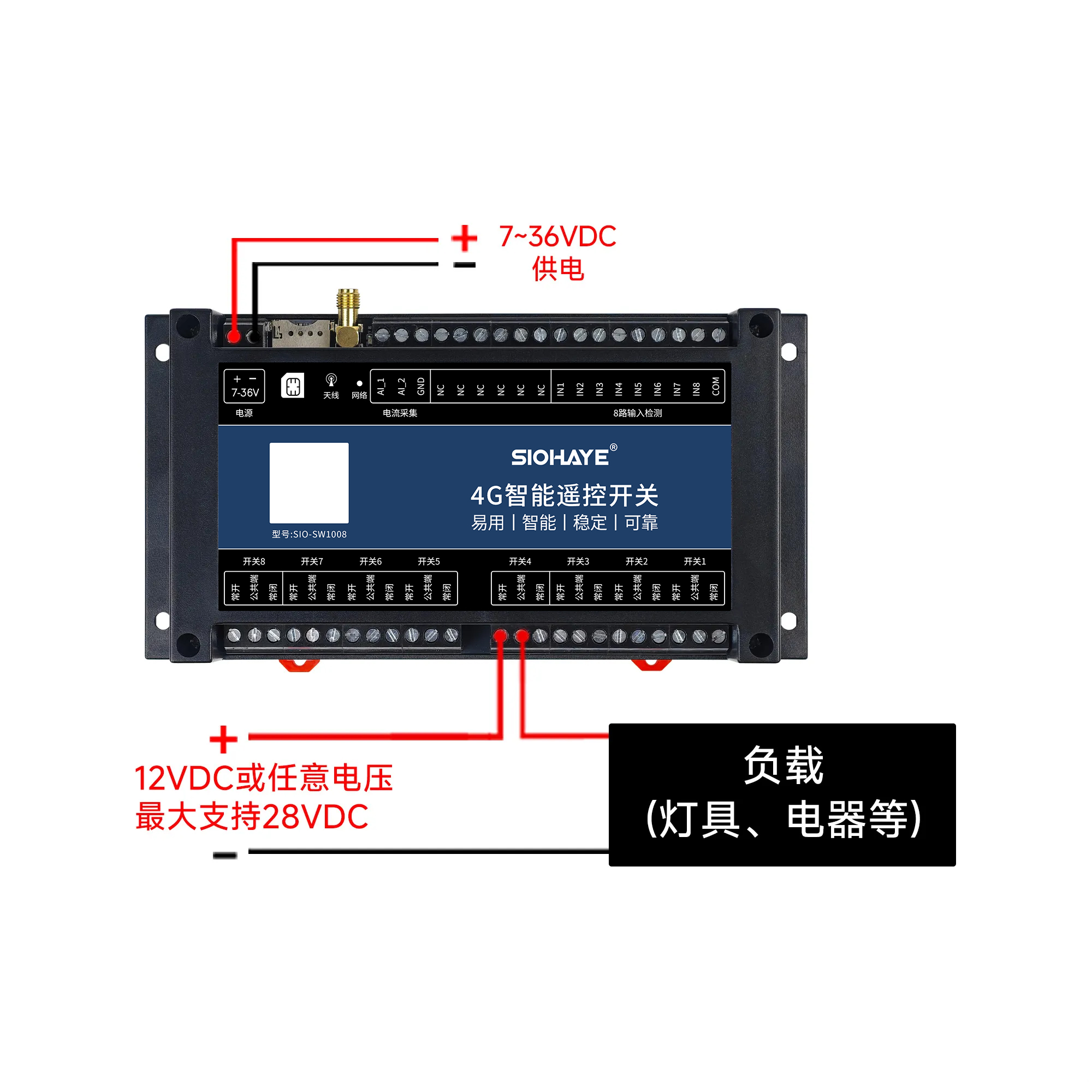

六、控制直流设备接线图

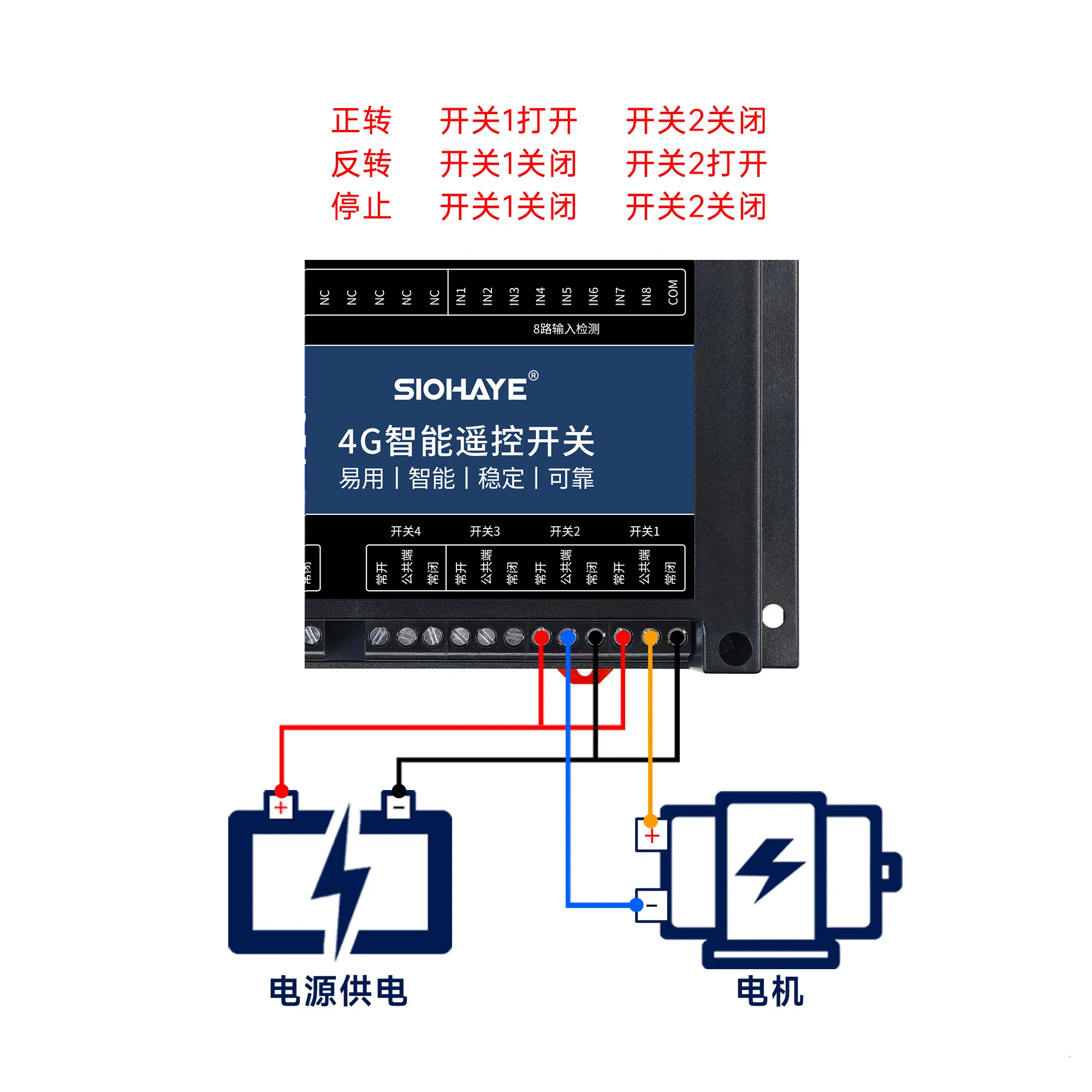

七、控制直流电机(正转/反转/停止)接线图

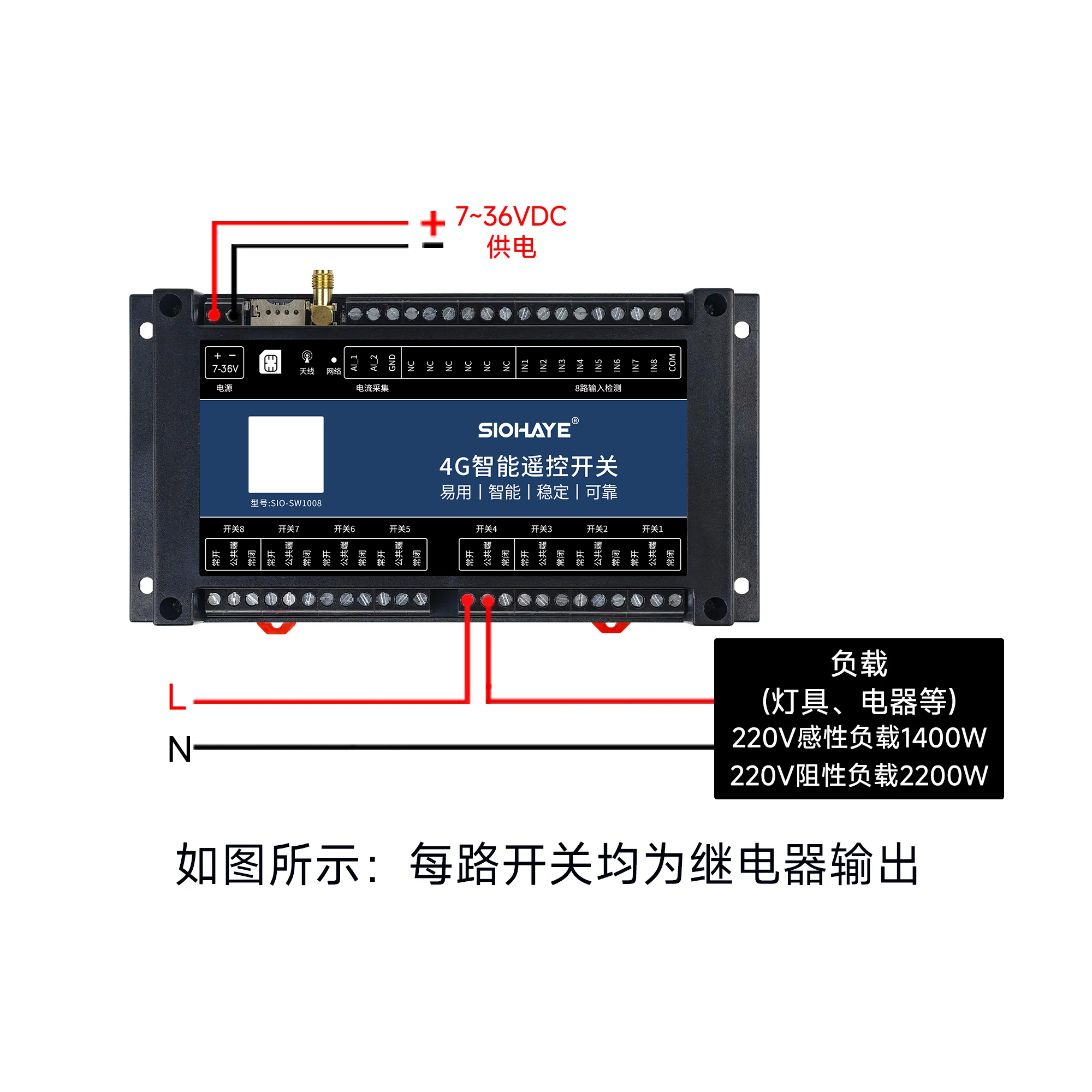

八、控制交流220V设备接线图

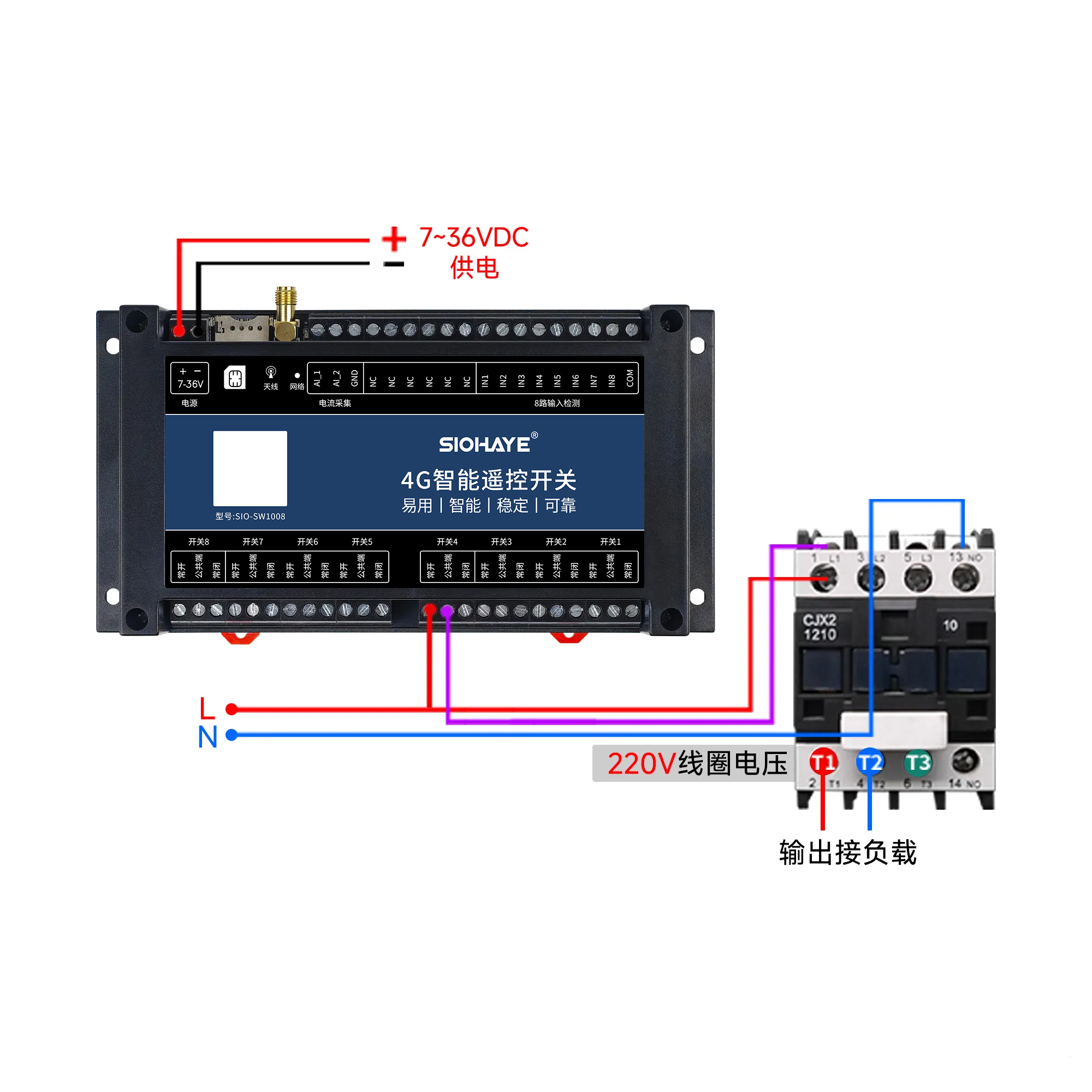

九、使用接触器控制220V大功率设备
