SIO-SW2011
1. 产品简介
SIO-SW2011 是本公司自主研发的远程遥控开关。支持4G网络能够实现远程控制功能。支持自动、任务、定时任务、输入联动等高级功能，设备支持标签定制，硬件定制，APP私有化部署等高级方案。
功能特点:
支持交流 220~250 VAC 供电；
支持使用标准导轨固定安装；
支持接触放电±8KV，空气放电±15KV；
工作环境为 -35℃~75℃；
支持 1 路250V/90A磁保继电器控制；
支持 1 路干接点数字量输入检测，可用于输入报警检测；
支持多种报警方式（微信、电话、短信）；
支持两种控制模式，自锁、点动模式；
支持自动、任务、定时任务、输入联动控制；
内置看门狗，保证设备运行稳定不死机，
支持标签logo定制服务；
支持二次开发定制。

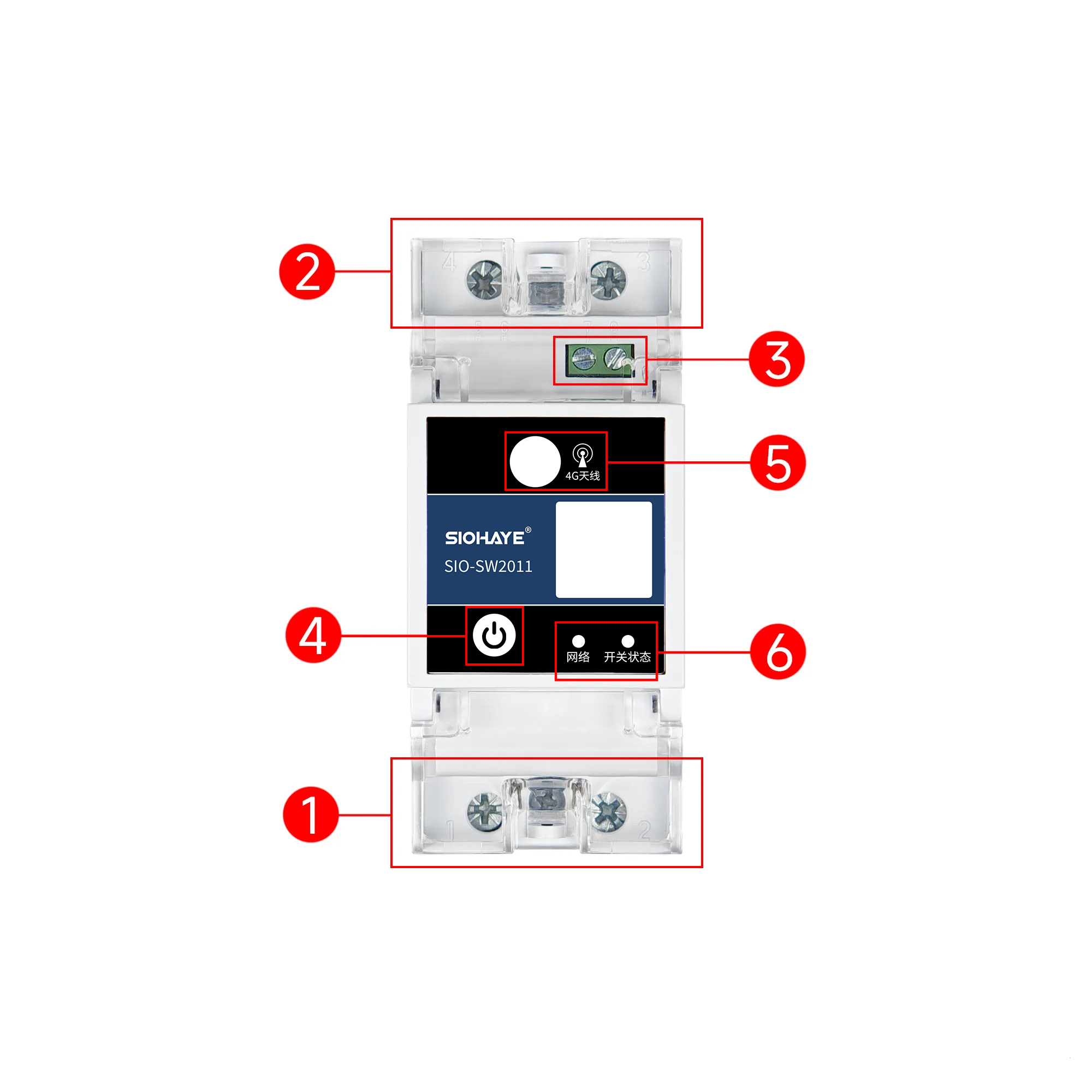

2. 产品硬件介绍
编号 | 功能 | 详细说明 |
1 | 零火输出接线端子 | 零火线输出接线区域 |
2 | 零火输入接线端子 | 零火线输入接线区域，同时给设备作为供电电源使用 |
3 | 输入通道 | 检测开关量输入信号，可配置为输入报警检测通道进行使用 |
4 | 开关按键 | 可以控制磁保继电器开关的打开和关闭 |
5 | 4G天线 | 4G网络信号接收天线 |
6 | 网络和开关指示灯 | 指示网络状态，和开关的开启关闭状态 |
一、硬件参数
主要参数 | 详细说明 |
工作电压 | 交流 220~250VAC 供电 |
4G网络制式 | 4G全网通，支持移动、联通、电信、广电 |
4G网络频段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 |
SIM卡 | 内置贴片SIM卡，不用插外置卡 |
输入通道 | 1路、开关量：干接点，可配置为输入报警检测通道进行使用 |
开关参数 | 1路、磁保继电器控制，90A 250VAC 电气寿命10万次 250V 感性负载 9000W、250V 阻性负载 18000W，需要控制更大功率设备，请外加接触器控制 |
控制方式 | 4G网络控制、不限制距离 |
工作模式 | 自锁、点动 |
特色功能 | 支持自动、任务、定时任务、输入联动控制 |
射频接口 | 4G天线 SMA 接口 |
静电保护 | 接触±8KV，空气±15KV |
固件升级 | 支持远程OTA升级 |
工作湿度 | 5%~95%RH (无凝露) |
存储温度 | -40℃ ~+85℃ |
工作温度 | -35℃ ~+75℃ |
产品尺寸 | 100 x 43 x 68.5mm |
安装方式 | 导轨安装 |
二、指示灯状态
指示意义 | 现象 |
开关状态指示灯 | 开关打开亮起，开关关闭熄灭 |
SIM卡不识别 | 网络灯5000ms亮，5000ms 灭 |
SIM卡正常，但注册不了网络 | 网络灯100ms亮，100ms 灭 |
注册网络成功，但是链接不上服务器 | 网络灯500ms亮，500ms 灭 |
获取授权失败 | 网络灯3000ms亮，3000ms 灭 |
成功连接上服务器，表示设备运行正常 | NET灯1500ms亮，1500ms 灭 |
3. 产品尺寸和安装

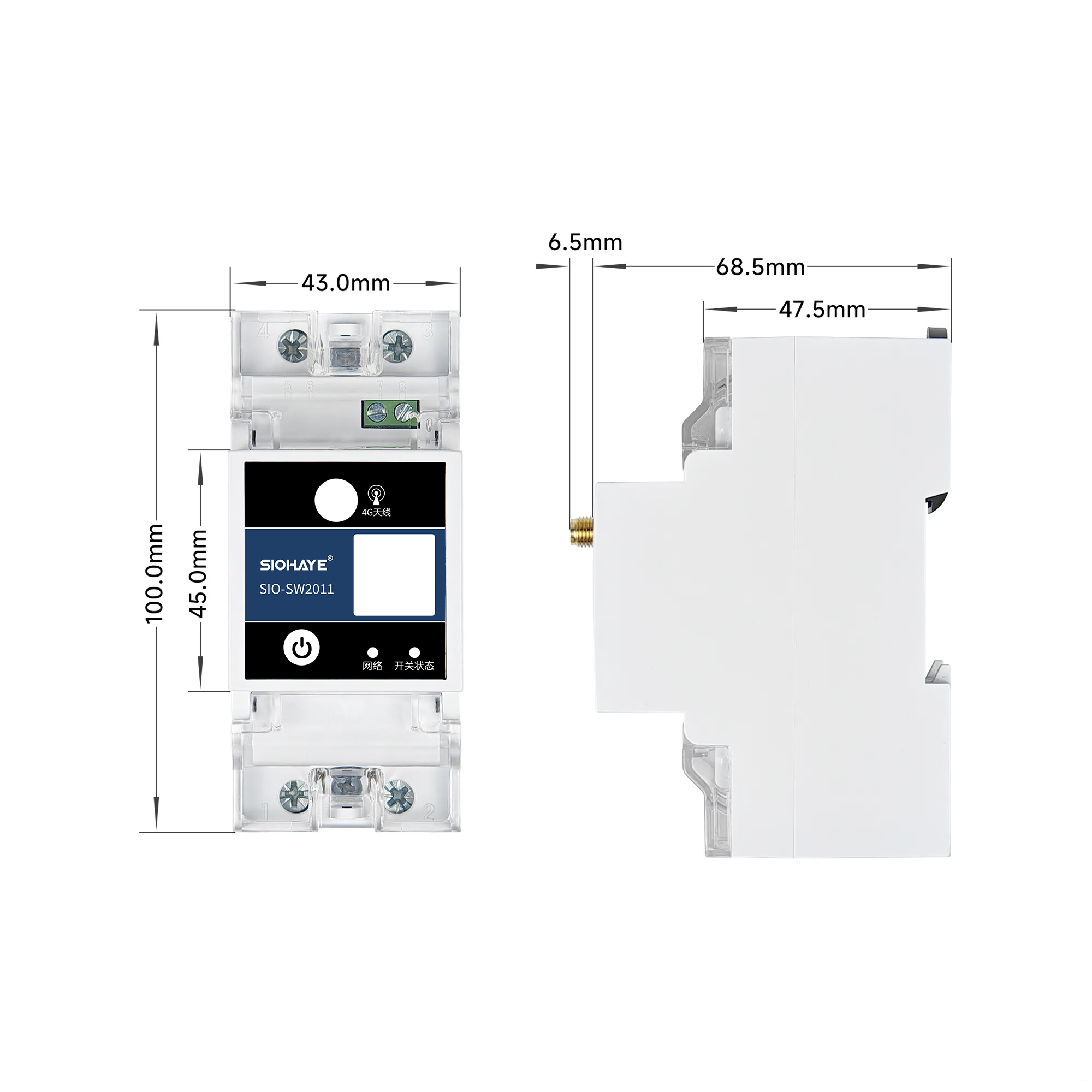

一、产品尺寸

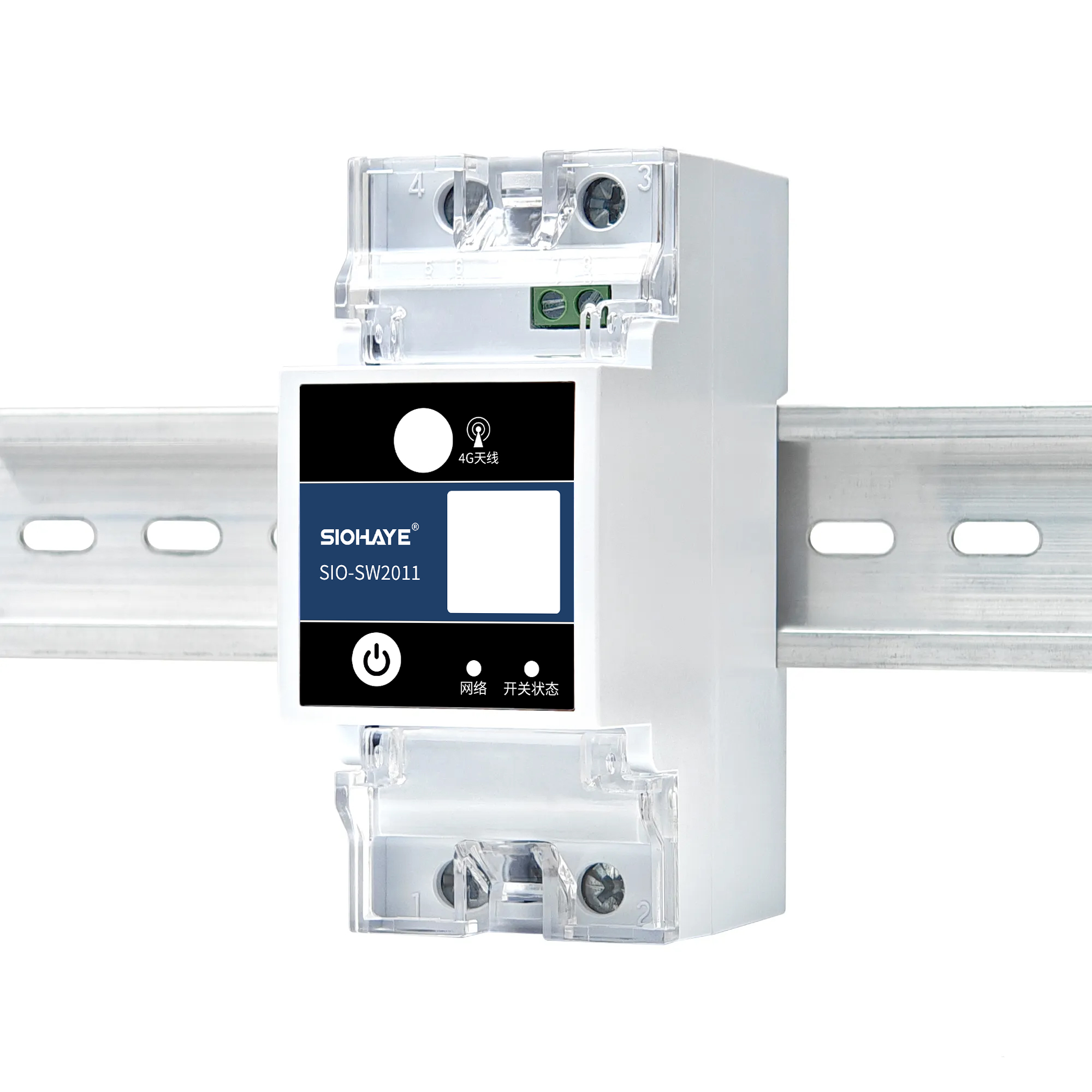

二、设备安装固定
设备安装可以用螺丝固定

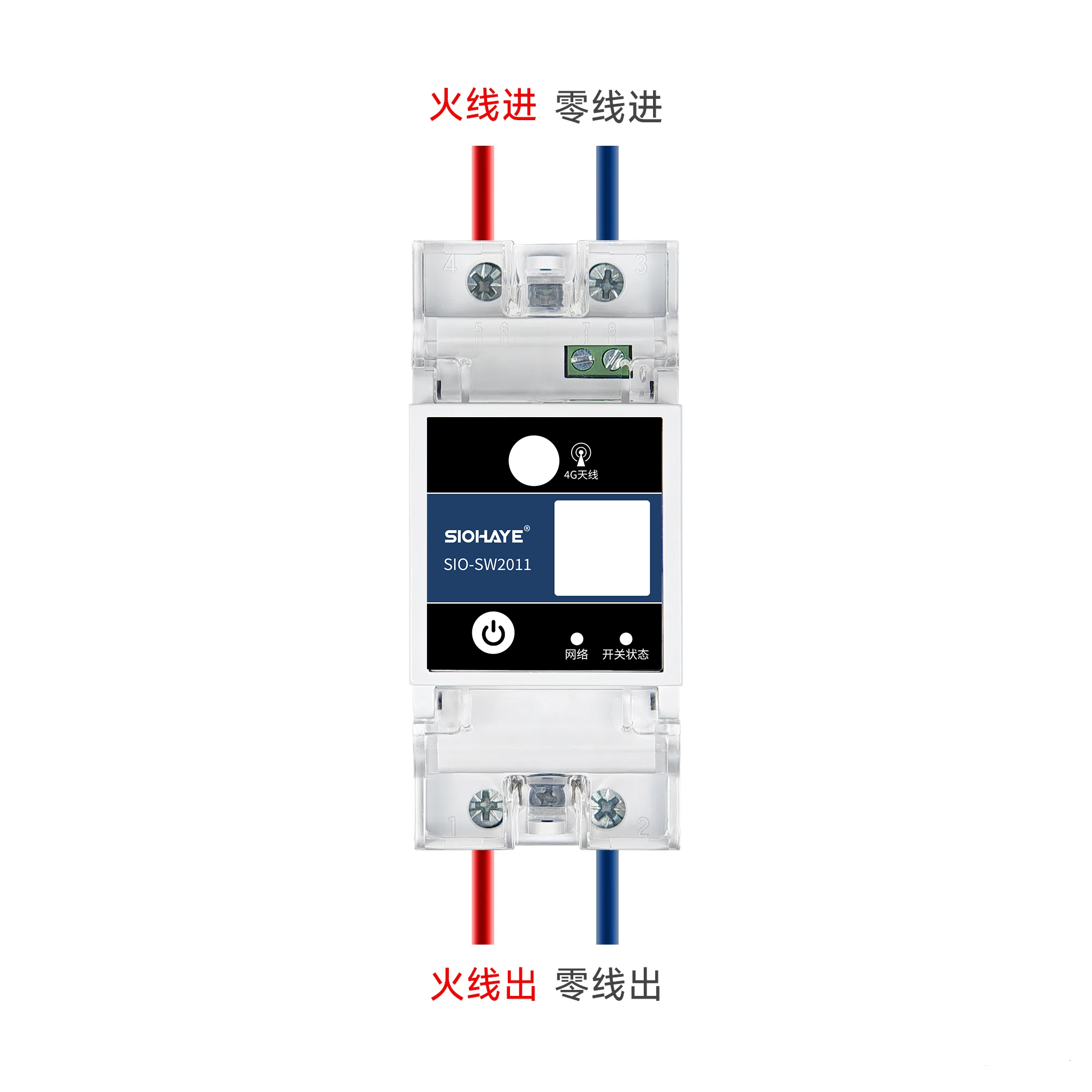

4. 产品接线方法

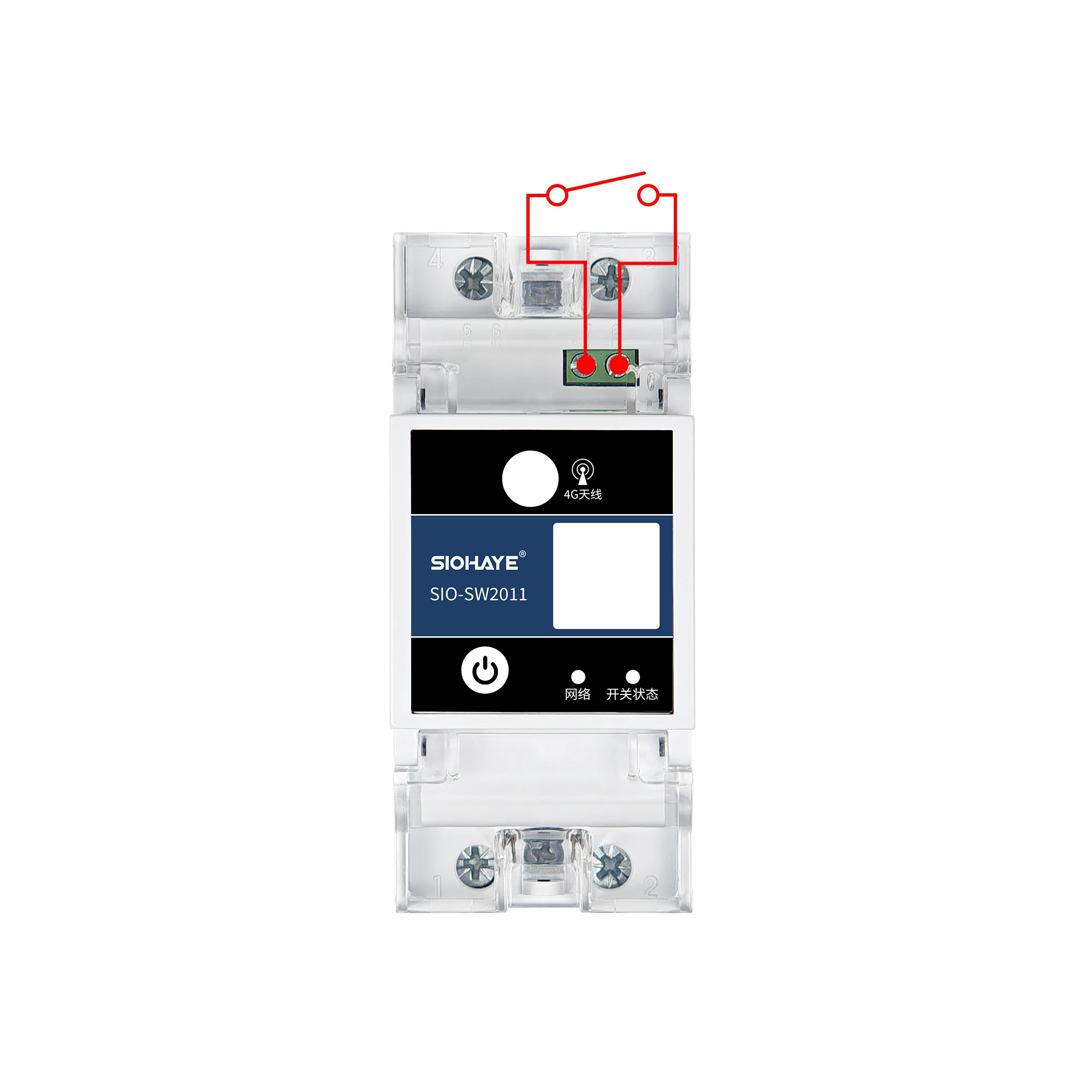

5. 开关量输入信号检测接线图
