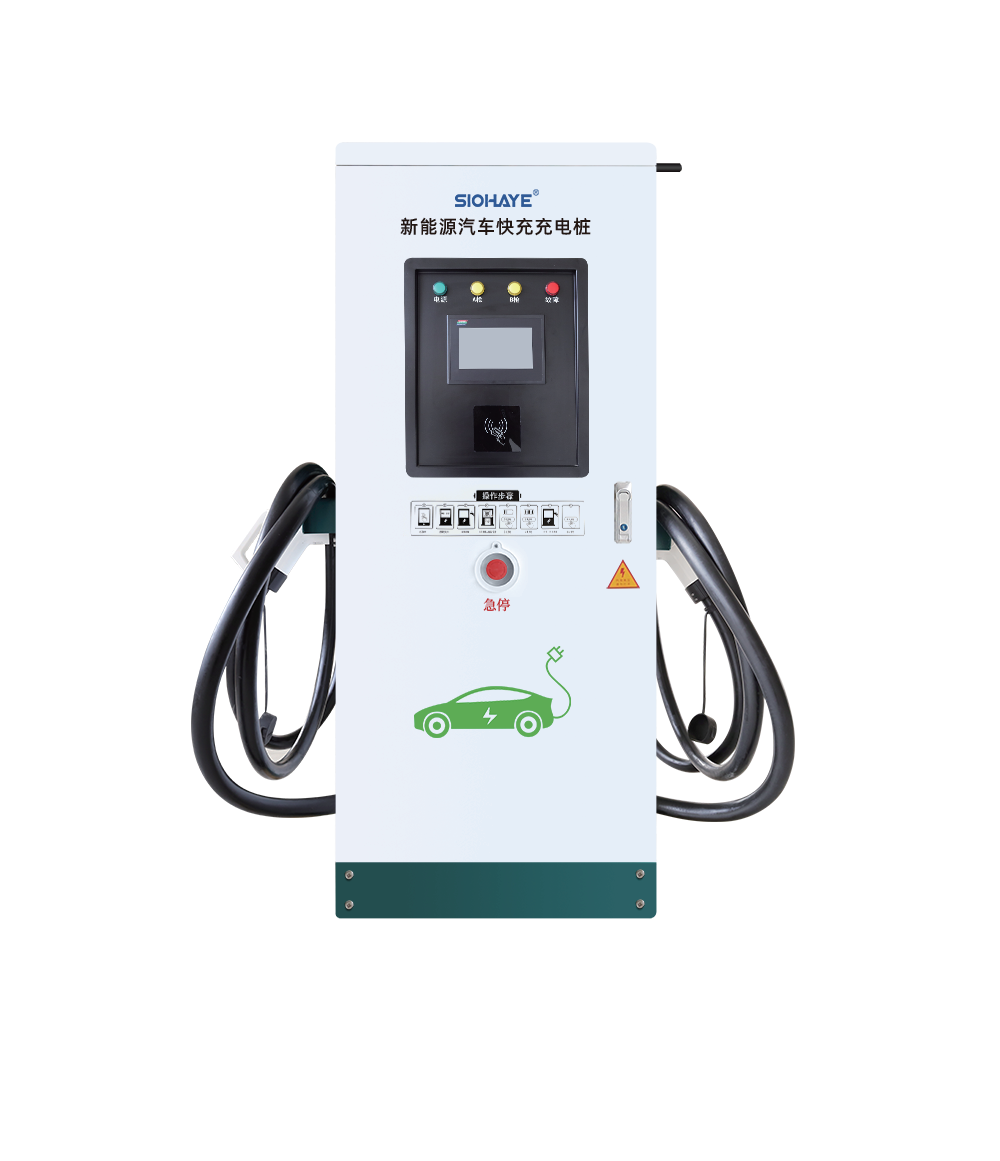

一体式直流充电桩

一体式直流充电桩一体式直流充电桩采用落地式设计,外观简洁大方,框架设计稳定,保护功能齐全;适用于公交充电站、住宅小区、工业园区、高速服务区、停车场等各类型充电场所;设备整机额定功率可灵活配置,输出功率随负载自动调节,是一款为具有符合国标的直流充电口的新能源车辆提供电能供给的高效充电设备。适用场景公交充电站、住宅小区、工业园区、商业中心、高速服务区等

一体式直流充电桩

图片关键词

一体式直流充电桩采用落地式设计,外观简洁大方,框架设计稳定,保护功能齐全;适用于公交 充电站、住宅小区、工业园区、高速服务区、停车场等各类型充电场所;设备整机额定功率可灵 活配置,输出功率随负载自动调节,是一款为具有符合国标的直流充电口的新能源车辆提供电能 供给的高效充电设备。

一、适用场景

公交充电站、住宅小区、工业园区、商业中心、高速服务区等。

二、产品参数

直流柜式充电桩技术指标

基础参数

输出功率规格直流40kw直流80kw直流120kw
产品型号TQZY/750S1-40TQZY/750S1-80TQZY/750S1-120
充电枪数量双枪
枪线长度国标充电口,标配5米
显示方式7英寸高亮彩色触摸屏
充电方式全功率充、AB均充
电能计量0.5级
机身尺寸(W*H*D)700*1700*400mm
功能
充电模式自动充满、按时间、按电量、按金额
启动方式IC卡、手机扫码
联网方式以太网/4G
网络平台西奥云平台
输入
输入电压AC380V±20%
输入电流最大61A最大122A最大182A
输入频率50Hz±10%
输出
输出电压范围DC200-750V可调
输出电流最大100A最大200A最大250A
BMS辅助电源12V/24V可切换
输出电流误差 ≤±1%
稳压精度
≤±0.5%
稳流精度≤±1%
谐波含量≤±5%
功率因数≥0.99
满载效率≥95%
防护参数
保护功能短路、过温、过流、漏电、过欠压、防雷等
绝缘电阻≥20MΩ
噪音≤65dB
防护等级IP54
其他参数
冷却方式强制风冷
运行温度-20℃~+50℃
存储温度-40℃~+70℃
相对湿度5%~95%
海拔高度≤2000米
安装方式落地

三、产品特点

主要功能

通信兼容性好:产品设计符合最新颁布国家标准GBT18487.1-2015、GBT20234.1-2015、GBT20234.3-2015、GBT27930-2015;

结构设计便捷:产品机箱前门、左右侧门三开门设计,可以靠墙安装,合理利用空间,满足更多安装场景,也便于后期维护;

高工业级标准:采用高性能32位工业级嵌入式处理器,关键器件冗余设计,防水防尘等级达到IP54,遵循高标准工业级产品标准;

可切换辅助电源:低压BMS辅助电源为12V、24V可切换,兼容市面上12V和24V两种BMS辅助电源车型;

模块化设计:产品各功能部件均采用模块化设计,方便维护检修;

工业级显示屏:使用高亮彩色触摸屏,字迹清晰,高亮高清显示;待机状态下自动休眠,不仅降低能耗,同时延长了生命周期;

适用性广泛:适用于公交充电站、停车场、住宅小区等各种新能源电动汽车充电场所;

模块利用率高:产品严格按照不同类型模块的功率曲线进行输出控制,在充分利用好每个模块的输出能力的同时,也避免模块超频 输出,做到整机利用率的最大值;

设备功耗低:产品采用低功耗设计,部分产品增加充电模块休眠功能,降低设备的待机功耗。

保护机制

具备完善的充电保护功能,防止对车辆进行过充,安全性高;

具备缺相、防雷、保护接地异常、短路、过流、过温、绝缘故障、电池反接等保护机制;

具有输入过压、欠压、连接异常、紧急停机、通讯故障等保护功能;

具有电子锁功能,防止带电拔枪引起安全隐患;

具有绝缘检测功能,绝缘性能下降时禁止充电,确保充电安全。

配置丰富

模块化设计:兼容不同的充电模块,适应各种不同等级的电压、电流,所有保护功能可独立投退;

充电模式灵活:可以选择按时间、金额、电量、自动充满等充电模式;

充电方式多样:可以选择离线卡启动充电、在线卡启动充电、扫码启动充电、密码启动充电等多种充电方式;

平台通讯选择性便利:提供多种组网方式选择,可以选择以太网、4G等通信方式;

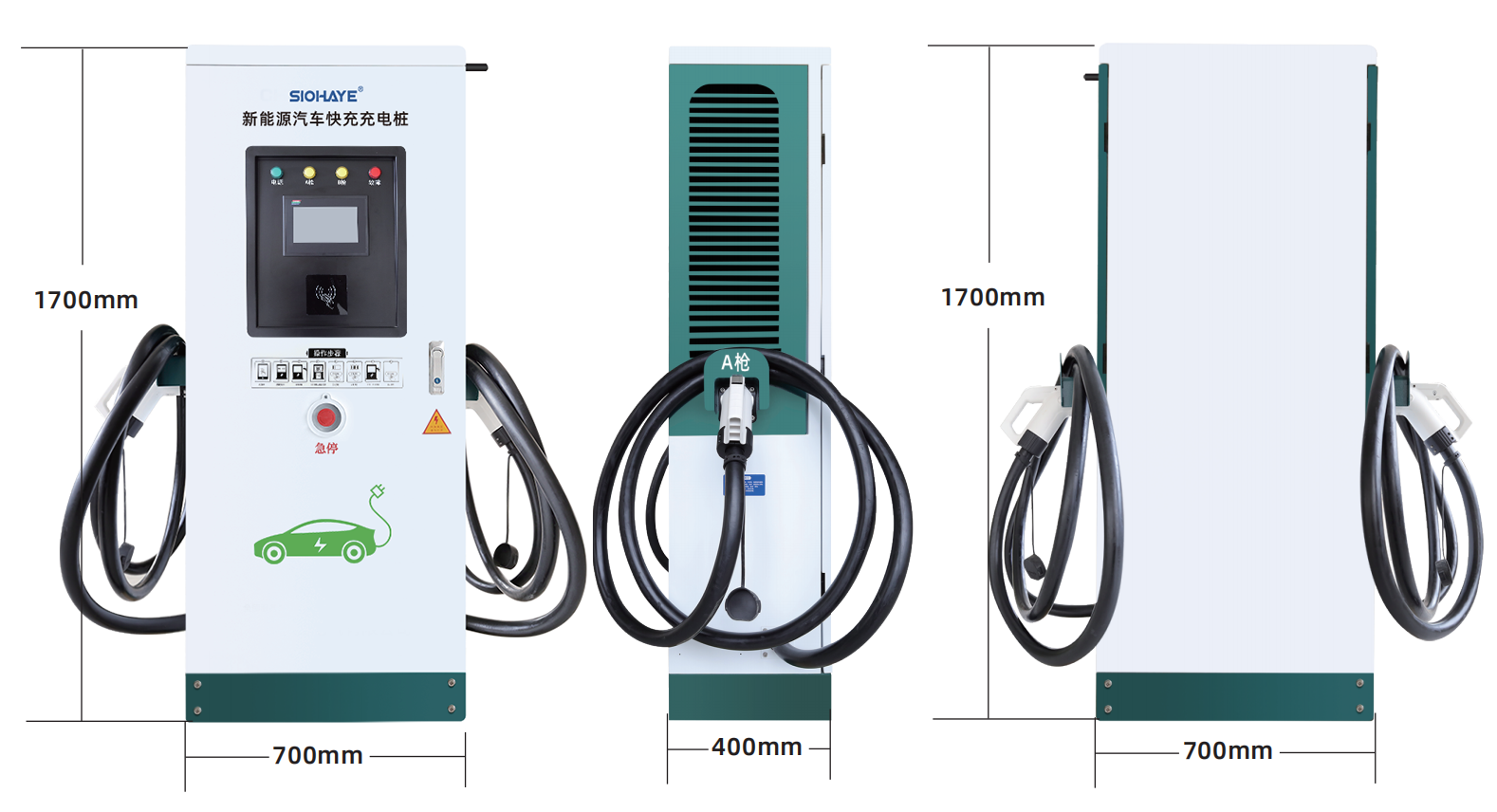

四、产品尺寸

图片关键词

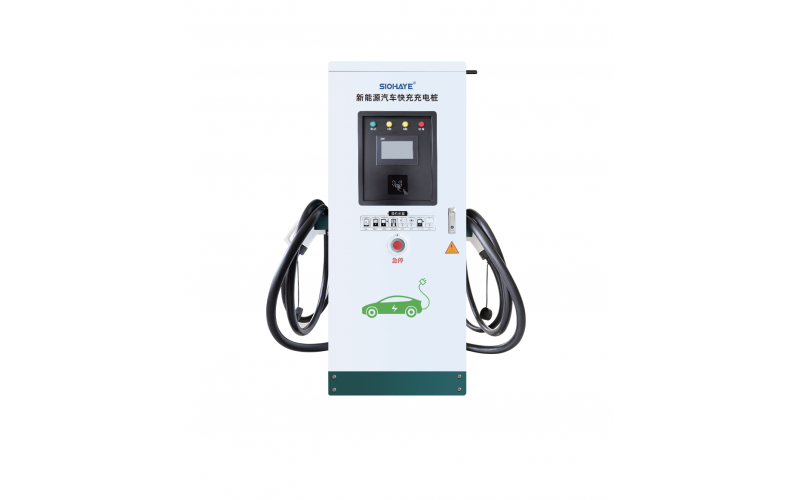

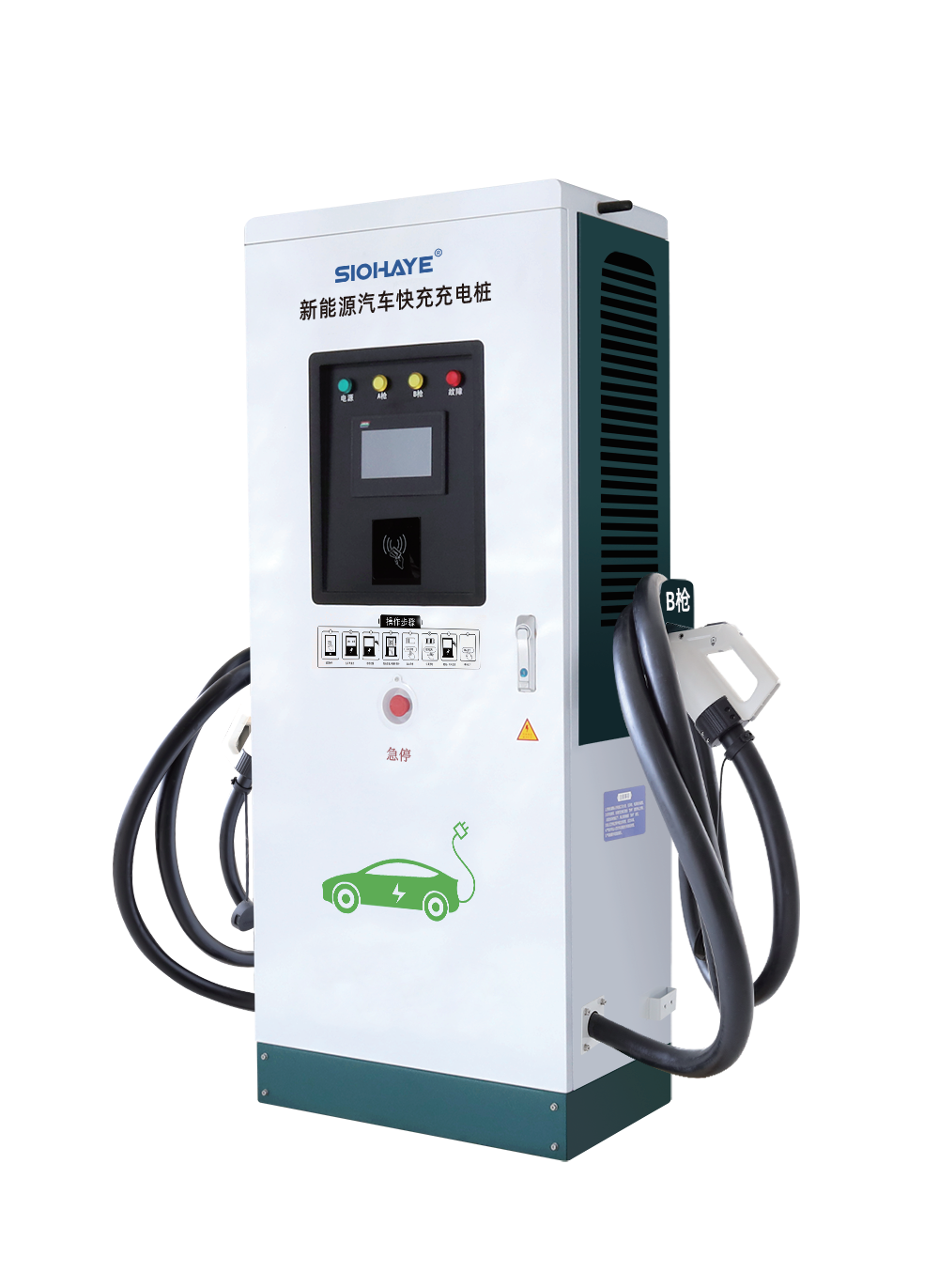

五、产品外观

图片关键词
